צבת מדידה זרמי זליגה

צבת מדידה זרמי זליגה

בשנים האחרונות אנו לומדים, מנסים ומשתמשים במכשיר צבת  למדידה של זרם זליגה

הדבר נחוץ ושימושי

פרסום

קיימת צבת זרם מדויקת, דיגיטלית למדידת זרם זליגה (בעצם מולטי מטר)

מומלץ:

  • ברזולוציה גבוהה, 10 מיקרו אמפר עם טווח של 40 מילי אמפר
  • הקוטר הפנימי של צבת (חיישן) הוא 30 מ"מ.
  • חמישה מצבים של המדידה (40 мА, 400 мА, 4 A, 40 A, 100 A) מספקים יישום רחב של המכשיר.

איך בודקים:

במעגל חד פאזי

סובב את המתג הסיבובי למצב המדידה הרצוי (זליגה).

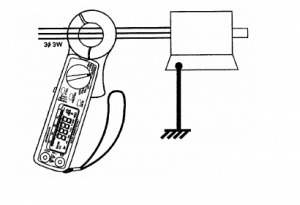

  1. לחץ על מקש פתיחת החיישן ועטוף לחלוטין את שני החוטים (פאזה ואפס), קרא את הערך שנמדד  בתצוגה. זאת הזליגה.

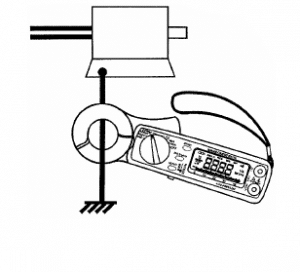

  1. לחץ על מקש פתיחת החיישן ועטוף לחלוטין את גיד הארקה, קרא את הערך שנמדד בתצוגה.

זאת "הזליגה שחוזרת ללוח בגיד הארקה".

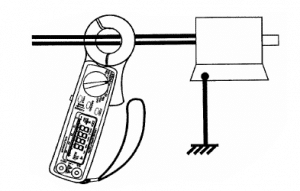

  1. לחץ על מקש פתיחת החיישן ועטוף לחלוטין את שלושת החוטים (פאזה, אפס והארקה), קרא את

הערך שנמדד  בתצוגה. זאת הזליגה שזורמת בציוד, קונסטרוקציית המבנה וכו'.



יש להדגיש:

מומלץ צבת עם לחצן ZERO

פרסום

זאת המדידה היחסית של ההתנגדות. כאשר תלחץ על לחצן זה, קריאת המכשיר הנוכחית תוגדר כאפס

(נקודת המדידה ההתחלתית המתאימה לערך הקיים של זרם הזליגה) , והדבר יוצג בתצוגה.

כל המדידות הבאות יהיו ההפרש בין הערך הריאלי לבין הערך ההתחלתי שהתרחש בעת לחיצה על לחצן ZERO.

כך במדידת זרמי זליגה קטנים ניתן למנוע השפעת שדות מגנטיים וגורמים אחרים.

כמו כן, מומלץ מכשיר עם לחצן MAX/MIN

לחיפוש ערכים מינימליים / מקסימליים, לחצו על המקש MAX / MIN כדי לקרוא את הערכים המקסימליים והמינימליים שנרשמו במהלך המדידה. בפעם הראשונה שהלחצן נלחץ, הערך המינימלי מוצג, וכאשר הוא נלחץ שוב, יוצג הערך המקסימלי. לכן, ניתן להשתמש במכשיר כרשם חשוב במדידת זרם הזליגה.

MASTAQ
