קטע הצרה בעת שימוש בפס צבירה נחושת



הנושא לא חדש. ואני משוכנע שדנו בו בעבר

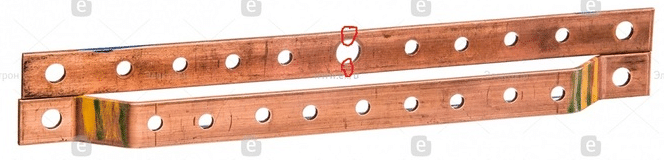

אבל בכל זאת. בפס  צבירה נחושת הסטנדרטי.  כבר נקדחו  חורים לפני כן. הפס מחושב מראש לערך הזרם מסוים או מקסימלי

פרסום

האם יש דרישות בעת שימוש בסוג הפס הזה? למשל – האם יש סדר חיבור הגידים. או לדוגמה נוספת – האם נדרש להבריג ברגים לחורים ריקים)

נדמיין את המצב:

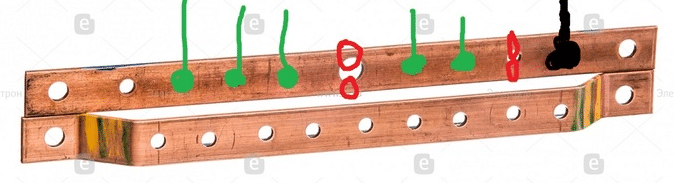

יש לנו זרם צריכה (למשל) של 100 אמפר. הפס אינו אפס, אלא פאזה (קורה שפסים כאלה משתמשים לפס הצבירה). בהתאם, מישהו חיבר את הגיד כבל הזנה בשולי הפס (מסומן בשחור) וכל הזרם הצרכנים (מסומן בירוק) עובר במקומות  (סומן באדום)



זו בעצם השאלה: מהן הדרישות או סתם הגיון להברגת ברגים עם דסקית לחורים? אם כן, איפה זה מצוין? השאלה היא למה – יצרני לוחות חשמל, כולם טוענים שהשיטה היא נורמלית, עשו את זה מאה פעמים והטענה שלי היא טלטול אוויר. לאחר חיפוש באינטרנט  לא נמצאה תשובה בנושא הזה

לאחר פניה לאנשים, חשמלאים שמבינים עניין, היו תשובות:

  • למדוד את רוחב הפס, לחסור את קוטר החור, להכפיל בעובי הפס ונקבל את חתך הרוחב של המקום הדק ביותר. אז ניתן להיערך מה יכול להיות הזרם המרבי דרכו
  • יש למלא את הפס מהחור המרכזי שמאלה וימינה בתורו ללא פערים
  • חששות מוצדקים. ברגים ואומים אינם אפשרות הבורג אינו נחשב למוליך, אלא לחיזוק.

יש רק דרך אחת, לבדוק את הפעולת על ידי הצילום התרמי. או לבצע חישוב מחדש בקטע שווה ערך

MASTAQ
