קרקע מבודדת במבנים ניידים – פתרון או אתגר בטיחותי?

בשנה האחרונה, בצבא ובמקומות נוספים, הוקמו וחוברו לחשמל מאות ואף אלפי מבנים ניידים, מכולות ודומים להם. לאור העבודה המהירה ולעיתים ללא תכנון מוקדם, עולות לא פעם שאלות לגבי בטיחות ואמינות החיבורים החשמליים.

במקרים כאלה, נולדים פתרונות יצירתיים אך לא בהכרח מושלמים כמו גיד גלוי סביב המבנה, ממסר פחת בקו ההזנה, אלקטרודות הארקה הממוקמות בצדדים או בפינות המבנה, ועוד.

הדעה שלי אולי נשמעת קיצונית, אך היא נובעת מהכרה מעמיקה של הבעיה.

פרסום

ההמלצה שלי: חשיבה מראש

אם מתכננים לבצע איפוס, יש להתחיל לעשות זאת כבר בשלב התכנון, בבניית היסוד.
למה?
כי אף אלקטרודת הארקה – בודדת או מערך – לא יכולה ליצור השוואת פוטנציאלים מלאה לכל הנקודות במבנה או סביבו.
התוצאה:

• ייווצר הפרש פוטנציאלים בין הציוד או הקונסטרוקציה המתכתית לבין הקרקע שמתחת לרגליים.
• בנוסף להשוואת הפוטנציאלים במבנה, חשוב לבצע גם השוואת פוטנציאלים לקרקע הקרובה ביותר.

איך עושים זאת?

במרחק שלא יעלה על מטר אחד מהמבנה, יש לחפור ולהתקין טבעת הארקה מסביב למבנה.
לדעתי, כל פתרון אחר – כמו אלקטרודה בכניסה למכולה, אלקטרודות ב-2 או 4 פינות, חיבור לארמטורה בבטון או חוט גלוי בבטון – לא פותר את הבעיה.
מדוע?
משום שהפוטנציאל על הקרקע משתנה ככל שמתרחקים מהאלקטרודה.

המחשה:
לפי השרטוט הבא, ניתן לראות את עקומת הפוטנציאל על פני הקרקע סביב אלקטרודת הארקה (ה-X מסמן את המרחק מהאלקטרודה במטרים):

• אדם שעומד ממש מעל האלקטרודה: מתח המגע שווה לאפס.
• ככל שמתרחקים מהאלקטרודה: המתח עולה.
• במרחק של מעל 20 מטר: השפעת האלקטרודה מתבטלת ומתח המגע יהיה שווה לפוטנציאל שעל הציוד הפגום.

דוגמה נפוצה:
שני מצבים רלוונטיים במיוחד:

1. ארון מתכת המותקן בחזית המבנה הנייד או המכולה.
2. לוח חשמל על עמוד – כמו לוח תאורה, לוח יביל או לוח להחלפת הזנות חשמל.

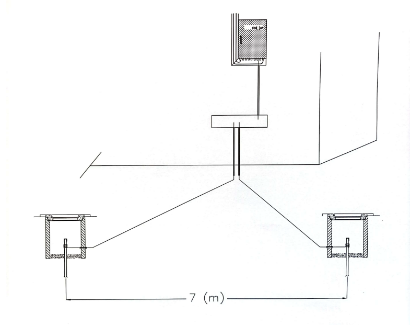

הבעיה במרחק בין האלקטרודות

בעת תכנון המערכת, חשוב להקפיד על מרחק נכון בין האלקטרודות.
ההשפעה ההדדית ביניהן עלולה לגרום לכך שאדם הנוגע בלוח החשמל, העומד מול הלוח אך רחוק מהאלקטרודות, יהיה חשוף לסכנת התחשמלות.

הפתרון האפשרי: קרקע מבודדת

כשמדובר בהקמה מהירה של מבנה מתכתי נייד, יש לשים לב לנקודות הבאות:

פרסום

1. רצפה מבודדת בתוך המבנה:
   יש להשתמש בחומרים כמו PVC, למינציה וכדומה.
2. קרקע מבודדת סביב המבנה:
   בוועדת המיקום, יש לקחת בחשבון אפשרות שהאדם בקרבת המבנה יעמוד על קרקע מבודדת, כמו:
   • שבבי גרניט
   • אספלט

למה זה פתרון חשוב?
קרקע מבודדת מונעת מעבר של מתח חשמלי דרך הקרקע, מה שמפחית משמעותית את הסכנה.

האם זה ישים?
במקרים רבים, ניתן למצוא דרכים ליצור בידוד קרקע באמצעות אספלט. זהו פתרון מצוין במצבי חירום, כאשר לא מתאפשרת התקנה מסודרת של מערכת הארקה מלאה.

אמנם ייתכן שהרעיון נשמע חריג, אך הוא פרקטי ויעיל: בידוד הקרקע והרצפה במבנים ניידים יכול להוות פתרון זמין ואמין למצבי חירום. יש לשקול זאת כחלק מהתכנון, גם אם הוא מהיר.
