רעיון לטסטר מתח חדשני לעבודות חשמל במתח גבוה



«There are three things for which you can watch forever: fire burning, water flowing and shining starry sky»

משום מה, כל חיי חשבתי שזה מקורי להגיד "יכולים להסתכל בלי סוף על שלושה דברים: אש בוערת, מים זורמים ואיך אדם אחר עובד"

פרסום

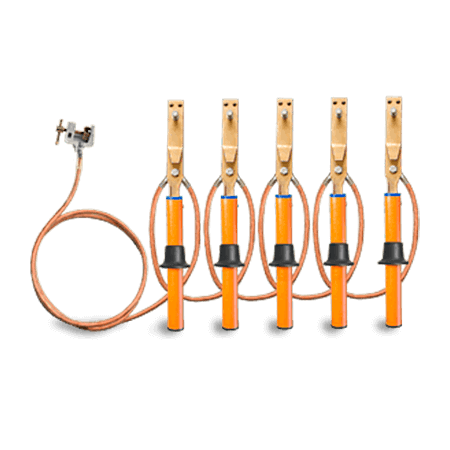

כמה פעמים עשיתי את זה בעצמי ומאות פעמים צפיתי מלמטה איך אחרים עושים את זה – התקנת מקצרים ברשת מתח גבוה

בעבר (מסתבר מזמן) התחלתי לכתוב כאן הערות קטנות ואלו היו רעיונות והצעות. הפכתי עם הזמן לחצוף והתחלתי לבקר, לנתח ולהציע לשנות את מה שלא מתאים לי לפי הסטטוס

לכן,אני חוזר למקום שלי ומציע הרעיונות (בלתי ניתן למימוש)

היום מדובר בתהליך נעילה ותיוג (tagout-lockout ) העבודות ברשת החשמל.  הבטחתי לא לדבר על נושא הרגולציה, במקרה הזה – דרישות החוק בישראל (בניגוד למרבית ארצות המערב, ובניגוד להנחיות ארגון העבודה הבינלאומי), במדינת ישראל אין תקנות ייעודיות לנושא נעילה ותיוג. עם זאת, קיימת התייחסות לנושא בפקודות הבטיחות בעבודה ובתקנותיה

אציין רק את מה שאני יכול לראות מלמטה:

חשמלאי מטפס על העמוד (או עולה על הבמה). קושר את עצמו עם חגורה. זורק חבל והחשמלאי השני מוסר לו את טסטר מתח גבוה.

הוא בודק העדר מתח ומוריד את הטסטר לקרקע. מגישים לו אחד – אחד את המקצרים מתח גבוה ומקלות (מוטות). לפעמים, כדי להקל על התקנת המקצרים בפאזות שונות, החשמלאי משנה את מיקומו על העמוד בזמן ההתקנה

בתהליך הפשוט והקסום הזה, יש הרבה משמעות, אבל גם סכנות רבות מחכות. זו עבודה בגובה  ואפשרי בלבד ניתוק חלקי של שנאי או קו באותו עמוד ובכלל, הגורם האנושי

קיימים כללים מסוימים שיש להקפיד עליהם

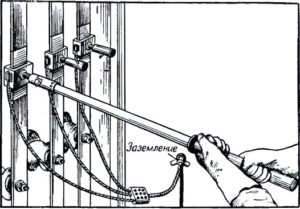

בטיחות בעבודה בעת התקנת המקצרים

  • נדרש להתקין  את המקצרים על חלקים נושאי זרם מיד לאחר בדיקת היעדר מתח
  • ראשית יש לחבר  את המקצרים למקור ההארקה, ולאחר מכן, (לאחר בדיקת היעדר מתח), להתקין על החלקים חיים
  • יש צורך להסיר את המקצרים בסדר הפוך: תחילה הסר אותם מהחלקים החיים ולאחר מכן לנתק אותם מהמקור ההארקה
  • התקנה והסרה של מקצרים חייבת להתבצע בכפפות דיאלקטריות באמצעות מוט מבודד במתקנים חשמליים עם מתחים מעל 1000 וולט. יש לקבע את מקצרים עם מוט
  • בעת ההתקנה, הסרת מקצרים או ביצוע עבודה, אסור לגעת בחלקים המוליכים של ההארקה
  • אסור להשתמש בתור מקצרים, את המוליכים שאינם מיועדים למטרה זו
  • מקצרים מתקינים על מוליכים בכל הפאזות
  • התהליך מותר על ידי שני אנשים עם רישיון עבודות במתח גבוה. ההתקנה והניתוק צריכים להיות תמיד בפיקוח של עובד אחד מהקרקע, תוך פיקוח על ההליך של השני
  • דעתי בלבד – על מנת שעובד יורשה להתקין מקצרים, מתבצעת בדיקה, הייתי ממליץ ומציע – מספר פעמים בשנה, על החשמלאי לומר לממונים אליו מהו הליך ההתקנה והסרה של המקצרים







אז מה הרעיון:

שם המיזם – התקן לבדיקה ומקצרים במתח גבוה משולבים כאחד

מַטָרָה – בדיקה על ידי צוות תפעול ואחזקה את היעדר מתח בחלקים נושאי הזרם של מתקנים חשמליים, רשתות חשמל עיליות והטלת מקצרים

אזור יישום מומלץ – הכנת מקום במהלך ביצוע העבודה על קווי חשמל עיליים 6-33 קילו וולט; תיקון ציוד חשמלי

תיאור – המכשיר מורכב ממוט לבדיקה והתקנת מקצרים בעזרת כבל פלדה. סדר העבודה הוא כדלקמן: ראשית, בודקים את היעדר מתח בחלקים נושאי הזרם ומיד מתקינים מקצרים, כפעולה אחד

היתרון העיקרי של המכשיר הוא שמקצרים, בודק המתח הגבוה וכבל פלדה כאמצעי עזר ממוקמים על מוט אחד. זה מבטל את הסכנה של הטלת מקצרים על קו מתח עילי מבלי לבדוק את היעדר מתח, אשר אסור בהחלט על פי הכללים להפעלה בטוחה של מתקני חשמל. כמו כן, מבטל אפשרות להתקין מקצרים ברשת אחרת הסמוכה

נסכם, מציע התקנים לבדיקת היעדר מתח והטלה בו-זמנית של מקצרים

יתרונות על פני אנלוגים ידועים: כל רכיבי המכשיר – מקצרים, טסטר מתח, מנגנון התקנת מקצרים – מותקנים על מוט אחד, המאפשר לבצע פעולות בו זמנית

פרסום

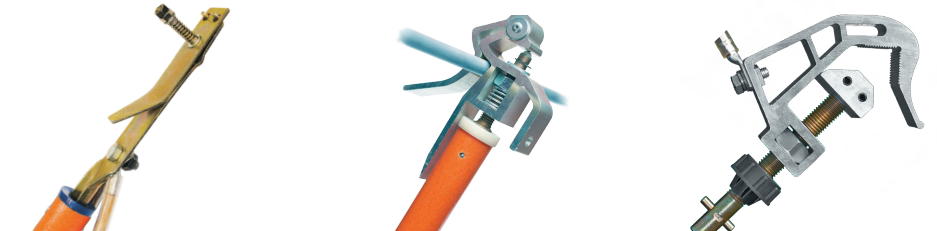

קיימים, (אני מכיר ) פיתוחים מהדקים של מקצרים שניתן להשתמש

  • פטנט דגם "מהדק בורג":

השימוש במהדקים אלו בהתקנת מקצרים במתח של יותר מ-10 קילו וולט מאפשר להפחית לאפס את הסרת המקצר מפעולה עקב שבירה של המהדק, וכן מבטל את ה"נשיכה" של בורג הידוק הפלדה בגוף האלומיניום של המהדק והבלאי שלו בטרם עת

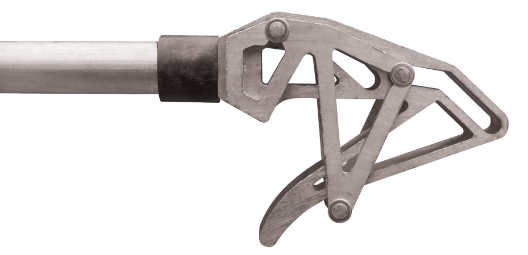

  • פטנט דגם מהדק כוח המשיכה

השימוש במהדק אלומיניום זה בהתקני מקצרים המותקנים מאפשר לאדם בקלות להסיר ולהתקין בצורה מאובטחת את מוט עם המהדק ללא מאמץ גם על חלקים משופעים של חוט הפאזה ללא שימוש בהתקנים נוספים

אני לא באמת מאמין שמישהו זוכר את כל המאמרים שלי ולכן אחזור להמצאות והצעות:

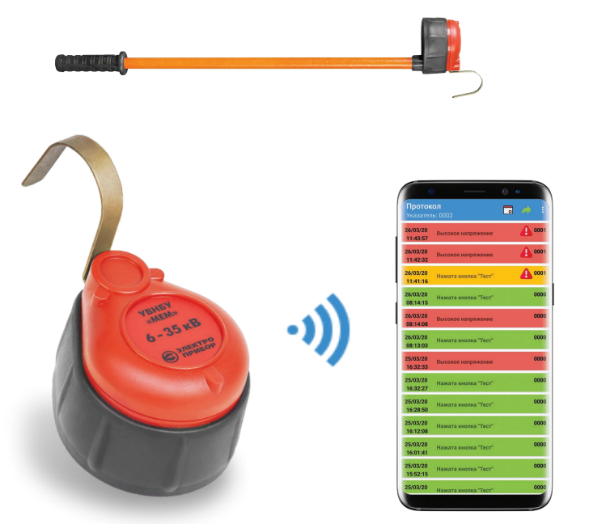

  • טסטר מתח גבוה עם התקן זיכרון ורישום אירועים
  • מקצרים וטסטר עם ממסר איתות מתח, יאותת אפילו מהאדמה שרשת עדין מחושמלת ולא ניתן להתקין מקצרים

אנו יכולים לפתח וליצור מכשיר מתקדם, חדש לחלוטין שיעלה את רמת הבטיחות
