רעיון לניתוק זרם בעומס יתר

זרם ניתוק בעומס יתר

הרבה זמן לא כתבתי על הרעיונות שלי. בזמן האחרון פורסמו הרבה דברים, אבל מעט מהם רעיונות. מתקן. אולי זה לא תגלית או רעיון מדעי, אבל עדיין…

הסקרנות עומדת בכניסה למדע. ניסיון וטעויות מגיעים מאוחר יותר. סקרנות היא שפותחת את הכניסה

פרסום

מדובר על מפסק זרם, אפילו על מא"ז

למפסק זרם ישנן שלוש דרכים להתנתק, שלוש סיבות ושלושה מנגנונים. אחד מהם, הגנה תרמית (עומס, זרם יתר)

לכל מכשיר  הגנה מפני זרם יתר יש שתי משימות חשובות:

1) לזהות זרם גבוה מדי בזמן ומדויק;

2) לנתק את המעגל לפני שזרם זה עלול לגרום נזק כלשהו

במקרה זה ניתן לחלק זרמים גבוהים לשתי קטגוריות:

  • זרמים גדולים הנגרמים כתוצאה מעומס ברשת (למשל הפעלת מספר רב של מכשירי חשמל ביתיים או תקלה בחלקם);
  • זרמי קצר כאשר המוליכים הניטרליים והפאזיים מקצרים ישירות זה עם זה, עוקפים את העומס.

לחלק מהאנשים אולי זה נראה מוזר, אבל עם זרמי קצר הכול פשוט וברור. מנגנוני ניתוק אלקטרומגנטיים מודרניים קובעים בקלות ובדייקנות את הקצר ומנתקים את העומס תוך שבריר שנייה, ומונעים אפילו את הנזק הקטן ביותר למוליכים ולציוד.

עם זרמי עומס, הכול מסובך יותר. זרם כזה אינו שונה בהרבה מהזרם הנומינלי, הוא יכול לזרום במעגל במשך זמן לחלוטין ללא השלכות. לכן, אין צורך לנתק זרם כזה באופן מידי, במיוחד מכיוון שהוא עלול להתעורר לזמן קצר מאוד. המצב מחמיר בשל העובדה שלכל רשת יש מגבלת זרם עומס משלה. ואפילו לא אחת

מושג – זרם בלתי נותק בוודאות  של מפסק אינו מוכר לכולם. אנשים מאמינים בטעות שעל ידי הגדרת המפסק ל -16 אמפר, הוא בהחלט יעבוד בזרם עומס של 16 אמפר. למעשה, זה לא המצב.

כל זה קשור למאפייני זרם – זמן. מדוע כל כך חשוב לקחת בחשבון את הפרמטר הזה בבחירת מפסק?

זרם חשמלי זורם רק במעגל סגור. אם הוא נשבר, פעולת הזרם תיפסק. זה משמש להגנה על מעגלי חשמל באמצעות מפסקים.

במצב תקלה מתעורר זרם הפעלה מפסק אוטומטי במעגל החשמלי, אליו מגיבים המנגנונים התרמיים או האלקטרומגנטיים ומנתקים את המעגל הנשלט

עבור אספקת חשמל ללא הפרעה ואמינה לצרכנים, נבחרים מפסקים שיכולים לעמוד בזרם הנומינלי לאורך זמן

זרמים ללא ניתוק וודאי של המפסק יכולים להוביל למקרה חירום, למשל, לשריפה בחיווט החשמלי בבית. לכן, מטעמי בטיחות, בנוסף לקביעה נכונה של חתך הכבלים, חשוב לחשב במדויק את הזרם נומינלי, שבחירתה מתבצעת, תוך התחשבות בזרם שאינו מפעיל את המפסק

מה אומרים מאפייני זרם – הזמן

פעולתם של מפסקי חשמל תלויה על פי מאפייני זרם הזמן, הקובעים את תקופת הפעולה המדויקת של מכשיר הגנה. אותיות מעורבים בסימון מפסקים: B, C, D.

אלה נתונים של מפסקי זרם, הזרם הפעלה המיידי שלהם. במילים אחרות, זהו הזרם הקטן ביותר שבו מפסק המעגל ינתק את המעגל ללא עיכוב בזמן (כך פועלת ההגנה האלקטרומגנטית שלו, מגיבה לזרם קצר)

הזרם המותנה "ללא ניתוק וודאי" של המפסק – 1,13•In

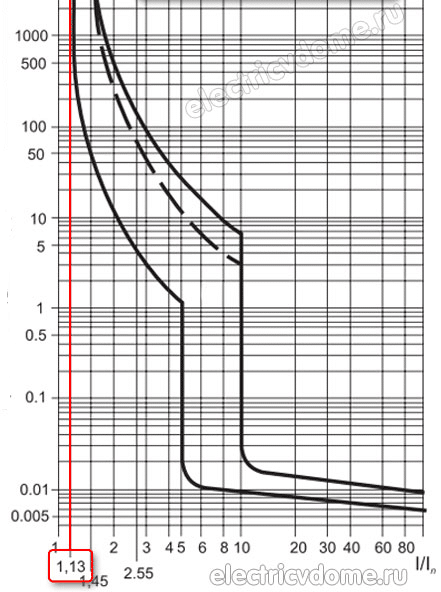

מה זה ומאיפה זה בא?. על ציר ה- X (אבסיסה), המשקף את כפל זרם העומס במעגל לזרם נומינלי  (I/In), אנו מוצאים את הנתון – 1.13



אנו מחפשים את נקודות החיתוך של קו זה עם עקומת זמן התגובה מפסק האוטומטי. אנו רואים שאין נקודות כאלה. אנו מסיקים שהמפסק לא יפעל אם יש זרם במעגל העולה על הנומינלי פי 1.13

מפסקי זרם, המעבירים בעצמם זרם החורג 1.13 פעמים מהנומינלי שלהם, חייבים לשמור על פעולת המעגל במשך שעה שלמה.

אם תנאי זה אינו מתקיים, התקני ההגנה האוטומטיים נדחים.

הזרם הקונבנציונאלי של כל מפסק הוא 1,13•In עם עומס זרם כזה, מכשיר ההגנה אינו מפסיק:

1 שעה למפסק עם זרם נומינלי של פחות מ -63 A;

2  שעות למפסק עם זרם נומינלי  של יותר מ- 63 A.





זרם   נומינלי

זרם אי ניתוק

(עומס יתר  13 %)

6 6,78
10 11,3
16 18,08
20 22,6
25 28,25
32 36,16
40 45,2

בהתאם למאפייני זרם הזמן, המפסק לא יפעל כאשר הזרמים המצוינים בעמודה הימנית עוברים דרכם. זה חשוב במיוחד אם ניתן לחבר עומס גדול ברשת והחיווט מיושן, בידוד החוטים נשבר ועבודת ההתקנה בוצעה בצורה גרועה.

אז הזרם לא יכבה המפסק יגדל וייתכן שחתך הכבל היוצא אינו מספיק לעומס שנוצר. לכן, צריך לבחור מפסק וחתכי מוליכים בפער סביר

זרם ניתוק בוודאות – 1,45•In

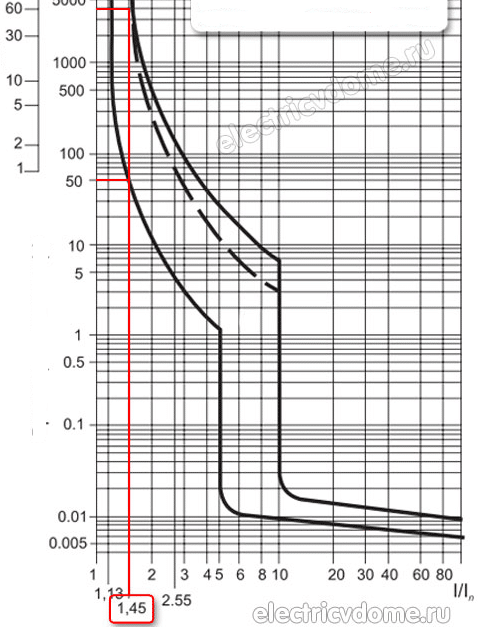

מהו זרם הניתוק של המפסק בעומס? נמשיך לנתח את המאפיין של זרם – הזמן. על הציר האופקי, מצא את הערך הבא מעבר ל- 1.13.

מספר זה הוא 1.45. צייר קו אנכי מנקודה זו, ראה את צומתו עם התרשים בשני מקומות.

בעקומה למטה, הצומת הוא 40 שניות. על העקומה הממוקמת למעלה  60   – 120 דקות, תלוי בגודל המפסק. למכשירי הגנה עם זרם נומינלי של פחות מ -63 A, ייקח לא יותר משעה להתנתק. ולמכשירים עם זרם נומינלי מעל 63 A, זה ייקח שעתיים.

פרסום

מפסק 10 A מסוגל לעמוד בעומס של 14.5 A מבלי להפעיל אותו למשך שעה 1. מפסק 16 A  באותו הזמן מסוגל להחזיק עומס של 23.2 A וזאת בתנאי שהם קרים בהתחלה של פעולה. אם מכשיר ההגנה היה חם, ייקח 40 שניות עד שעה לנתק אותו



זרם נומינלי של המפסק זרם ניתוק תוך שעה אחד                 (45% עומס יתר)
6 8,7
10 14,5
16 23,2
20 29
25 36,25
32 46,4
40 58



אז מה הרעיון שלי

הסופר וולטייר – "לראות ולעשות דברים חדשים זה תענוג גדול".  ואני אוסיף ממני    לא לעשות כלום  אבל להציע משהו,זה גם מעניין

התווך בין זרם נומינלי וזרם שיקפיץ את המפסק בזרם יתר הוא די גדול. בזמן הזה המתקן (הצרכן סופי, כבלים, חיבורים ומפסק עצמו מתחממים). זה יכול  לקרות לפעמים אבל יתכן  שזה מתרחש  באופן קבוע. התהליך הזה הוא מוסתר. אין לנו בד"כ מושג מה קורה ומה הזרם

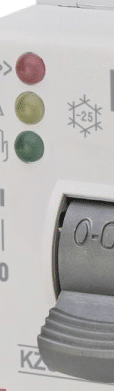

לכן,  אני ממליץ לספק במא"ז או במפסק זרם אחר נוריות לד לחיווי המצבים  של הזרם

נגיד, סתם לדוגמה "רמזור":

ירוק – זרם מתחת לנומינלי

צהוב – בתווך עד 1.13 זרם נומינלי

אדום – בתווך עד 1.45

אבל לא קריטי הסדר. כמו כן, ניתן לתכנן שהמצב לד דלוק יישאר, לאחר שהזרם יורד  תופעל או אזעקה קולית או אופציות נוספות. לא חושב שהיום זה יקר או מסובך

אני מודע, שמדובר בפנטזיה, אבל איך אומרת קלסיקה " העתיד אינו צפוי אבל אפשר להמציא אותו"
