שימוש נכון בטסטר (מברג מחוון)לד

בימים לא פשוטים האלו, רציתי לספר או להזכיר דווקא משהו פשוט ביותר –  כיצד להשתמש במברג מחוון (טסטר) בכדי למצוא  את מקום נתק חוט החשמל, חוט שהונח בתוך הקיר, לבדוק כמה רכיבי רדיו וכו '.



כמעט לכל מאסטר, חשמלאי או בכלל גבר יש מברג טסטר, אתו הוא קובע את הפאזה והאפס בחיווט.

פרסום

הטסטר מורכב ממנורת פריקה שמחוברת בתור עם נגד של כמה мОм

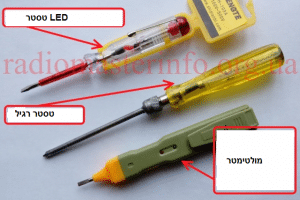

ישנם מברגים רב-פונקציונליים, חלקם אפילו עם מסך דיגיטלי, אבל רבים כמוני מעדיפים להשתמש במולטי מטר

ישנם גם מברגי LED פשוטים. מעטים האנשים ששמים לב אליהם ומעדיפים מברגי חיווי מהדגם הישן,

עם מנורת ניאון, מכיוון שאין לה סוללה והיא נחשבת לנצחית. אף על פי שמחיר המברגים הללו  בערך זהה , יכולותיו של מברג חיווי LED הם הרבה יותר גבוהים







מעגלי מברג טסטר LED ידועים מזמן. הם פורסמו במגזינים באינטרנט ברדיו  לפני עשרות שנים. אבל אז הכניסו הסינים את הסכמה הקטנה הזו למברג וזה נהיה מאוד נוח. בנוי על הטרנזיסטור

כאשר המתח באלקטרודת הבקרה מספיק בכדי לפתוח את הטרנזיסטור, הוא נפתח והנורית נדלקת. כך שהמעגל אפילו עם התנגדות גבוהה המחוברת בין המגעים של המברג משחררים את הטרנזיסטור והמחוון נדלק.

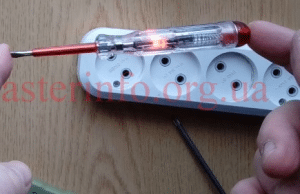

אותו דבר קורה כאשר הקצה, או המגע העליון נמצא באזור השדה האלקטרומגנטי (מוליך פאזה) ואנחנו מחזיקים את המגע האחר בידנו ומקרבים את הפוטנציאל שלו לאפס

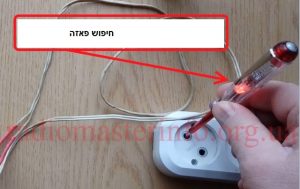

אם החוט המשתלשל מחובר לפאזה, אז כשאתה מעביר את אחד המגעים לאורך החוט ומחזיק את השני בידך, המחוון יזהה תוך כדי תנועה לאורך החלק של החוט המחובר לפאזה



לאחר מקום נתק החוט, מתחת הבידוד, המחוון לא דלוק. חשוב שלצד חוט הפאזה יהיה אפס, ובסוף החוט הנבדק מחובר עומס

.

כשעוברים לאורך החוט שנמצא מתחת לגבס (טיח), המחוון גם יהיה דלוק. נדרש נגיעה במגע העליון.

כשאתה זז כמה סנטימטרים מהחוט, הוא נכבה. לא ניתן לבצע שתי פעולות אלה, שקובעות את נקודת הנתק של החוט מתחת לבידוד ואת מקום החוט מתחת לטיח, אפילו לא בעזרת מודד מולטי מטר



בעת קביעת הפאזה  או האפס בחיווט, אינך צריך לגעת במגע העליון, כמו במברג טסטר רגיל. די ברגישות ורק כאשר נוגעים בחוט עוקץ

בפועל, מברג מחוון זה מאפשר לבצע בדיקות שבודק אוהם מטר חוץ ממדידה התנגדות

אנו יכולים לבדוק מנורות ליבון, נתיכים, פיתולי שנאי, גופי חימום, לשלימות חוטים,  וכו '.

יכולים אפילו לבדוק את הדיודות עם זרם הפוך קטן ולקבוע את מסקנות האנודה והקתודה שלהם.

פרסום



כאשר מובילים הדיודה הופכים, המחוון אינו נדלק

כדי למנוע שהמחוון יעבוד בארגז הכלים, אם תיגע בטעות בשני מגעים שלו עם חפצים זרים ולא נגמרו לו הסוללות,

יכולים לשים חתיכת קמבריק על הקצה

מסקנה

כאמור, שימושי לבדיקת מגהץ, קומקום, נורות באוטו (דו-ספירלי או הלוגן), סלילים השנאי (כולל מטען טלפון),

נורות LED (כולל קביעה אנודה וקתודה), קבלים…

מברג טסטר LED הוא דבר שימושי מאוד. זה לא מפריע להחזיק אצל כל בעל המקצוע, במשק הבית או ברכב.

מולטי מטר לא תמיד בהישג יד, אבל מברג זה  כן יכול להיות. מספיק להתאמן איתו בסביבה רגועה,

וכך לרכוש מיומנויות שימושיות.
