תקע לבדיקת שקעים

 יתרונות וחסרונות  של תקע לבדיקת שקעים

איך בודקים שקעים בדירה ללא מולטי מטר. מדידת מתח, מיקום הפאזה, הארקה ואפס, וכשירות מפסק מגן?

תקע טסטר זה מכשיר לבדיקת תקינות בית התקע והמערכת החשמלית

פרסום

"מכשיר מקצועי לבדיקת תקינות בית התקע והמערכת החשמלית – מוצר חובה לכל בעל מקצוע! המכשיר שנותן יותר! מאבחן 7 תקלות שונות. חיווי שונה לכל סוג של תקלה. טסטר בודק שקעים לבדיקת הארקה בשקעי חשמל ביתיים | תקע לבדיקת שקעים | מציג קיום הארקה, היפוך פאזה-אפס ומאפשר לגרום לזליגה מבוקרת שתקפיץ את הפחת כי לוודא את תקינותו | מציג קיום הארקה, היפוך פאזה-אפס ומאפשר לגרום לזליגה מבוקרת שתקפיץ את הפחת כי לוודא את תקינותו"

זהו ציטוט מתוך פרסומת

דבר ממש טוב. אבל תמיד יש – אבל

אפרט בקצרה את התכונות החיוביות, ואשאיר את החסרונות לסוף

לעתים קרובות מאוד, במהלך עבודת תיקון עם חשמל ביתי או בעת פתרון בעיות חיווט, יש צורך לבדוק את השקעים

לדוגמה, אתה צריך לברר איזה רמת המתח יש – מוגבר או מופחת? האם זה מתאים לנורמה של 230 וולט או לא?

או לגלות האם הפאזה, האפס והארקה מחוברים כהלכה. והאם המוליכים הארקה והאפס מחוברים בכלל? האם יש  את הניתוק במעגל?

באיזה צד הפאזה מחוברת? זה גם לא מיותר לבדוק האם המפסק מגן או המפסק משולב יפעלו אם מכשיר תקול מחובר לשקע זה

כל הפעולות הללו דורשות מכשירי מדידה שונים – ממברג מחוון קונבנציונלי ועד למולטי מטר מהודר.

לפעמים אפילו צריך לפרק את השקע עצמו. לא כולם מחליטים לעשות זאת ללא ידע מסוים בתחום החשמל והם מעדיפים לקרוא לאנשי מקצוע

עם זאת, ישנו מכשיר אחד שיאפשר לבדוק בקלות את כל הפרמטרים הנ"ל ואת תקינות השקע עבור כל אדם, אפילו שהוא רחוק מאוד מחוק אוהם

כל מה צריך לעשות הוא לחבר את מכשיר "הנס" הזה לשקע חשמל והוא יספק חזותית את כל המידע. המכשיר נקרא בודק שקעים (עם זרם דליפה של 30mA או 5mA)

המכשיר יכול להיות שימושי לחובבנים ולמקצוענים. למשל מנהל עבודה שחייב לקבל את העבודה לאחר סיום התיקון ולבדוק את איכות העבודה של החשמלאים שלו, כדי שבהמשך לא להתבייש מול הלקוחות ולא יחזור לשינויים.

תארו לעצמכם שאנחנו מדברים על בדיקת כמה עשרות ואפילו מאות שקעים בבניין רב קומות. ללא בודק כזה, בהחלט לא נעשה זאת בפרק זמן קצר

זה יהיה שימושי גם למשתמשים רגילים. במיוחד למי שזה עתה קנה בית חדש או עובר לבניין חדש

מה שבודק  שקעים זה יכול לעשות:

• מציג את המתח הנוכחי בשקע
• קובע את סדר החיבור הנכון של מוליכים הפאזה, האפס והארקה

L-N-Pe

• קובע האם יש "הארקה" בשקע
• קובע איפה הפאזה – מימין או משמאל (רק לשקעים עם הארקה!)
• יוצר זרם דליפה מלאכותי של 30 mA כדי לבדוק את הכשירות של מפסקי מגן

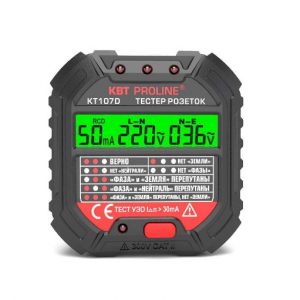

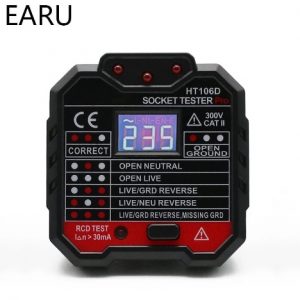

כדי לא לפתוח ולקרוא את המדריך, טיפים מוצגים בלוח הקדמי, המציינים שילובים של מחווני LED

כדי להתחיל את הבדיקה, פשוט מכנסים את המכשיר לשקע הרצוי. הוא מופעל באופן אוטומטי ובאופן מידי ומציג את כל המידע הדרוש

קודם כל, זה מדגים בבירור איזה מתח יש

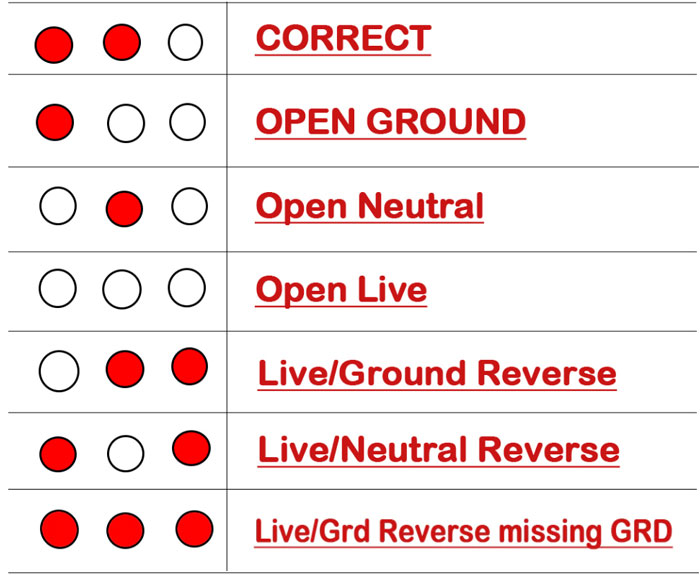

לאחר מכן, נסתכל על הנוריות ונקבע לפי הזוהר שלהן אם הכול בסדר בשקע עם חוטים. אם מישהו לא מבין כתובות באנגלית, אז הם מציינים את הדברים הבאים:

• שתי נוריות לד שמאל דולקות – הכול בסדר עם השקע ואין הערות
• נורית שמאל אחת דולקת – אין הארקה בשקע!
• רק הנורית באמצע דולקת – אין אפס בשקע!
• אם שום דבר לא דולקת בכלל – איפשהו בפאזה יש נתק

(בהתאם לכך, ללא פאזה, הבודק לא עובד)

• שתי דיודות ימניות דולקות – החשמלאים הפכו את הפאזה והארקה
• שתי נוריות לד דולקות בקצוות – הפאזה והאפס הפוכים
• אם שלושת הנוריות דולקות, הפאזה קיימת הן במקומו והן במקום ההארקה. יחד עם זאת, הארקה עצמה נמצאת בנתק

כדי לבדוק את המפסק מגן, פשוט ללחוץ על הלחצן למטה. לפי ההוראות, אתה יכול להחזיק אותו לחוץ לא יותר מ-3 שניות. על הנגד המובנה ברגע זה, הוא בספק בסדר גודל של 7.5 W. מפסק מגן בלוח החשמל, כאשר הכפתור נלחץ, צריך להתנתק מיד מזרם הדליפה שנוצר באופן מלאכותי. רק שימו לב – לבדיקה כזו, חייבים שוב שיהיה חוט הארקה Pe בחיווט

לא מומלץ להשאיר את המכשיר מחובר לשקע כל הזמן. זמן הפעולה הרציפה של מכשירים כאלה הוא לא יותר מ-2 דקות

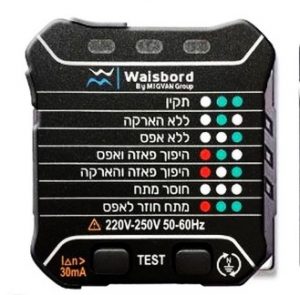

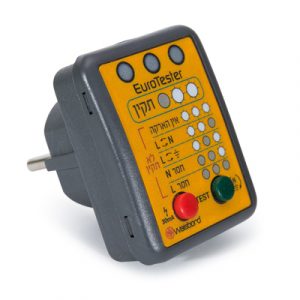

ישנם בודקים דומים מיצרנים ישראלים. עם זאת, אין להם את היכולת לבדוק את המתח (למרבה הצער, הפונקציונליות של מכשירים כאלה מצטמצמת מעט והם חסרים תצוגה עם קריאות מתח. וזה אולי הדבר העיקרי שמעניין את הצרכן הממוצע) אבל שקעים נבדקים באותו אופן. מחברים את הבודק ומקבלים את המידע שאתה מעוניין בו באמצעות מחוונים מהבהבים. למרבה המזל, הכול כתוב בעברית ואין צורך לתרגם דבר

אי כשירות הבודק שקעים

פרסום

בעת קביעת מיקום הפאזה, היזהרו, כל האינדיקטורים הללו נותנים קריאות נכונות רק אם יש הארקה בשקע. אם יש לך חיווט בבית שלך עם כבל פאזה אפס דו-חוטי, אז זה יראה שאין האדמה, בלבד (לא יהיה מהדק הארקה בשקע ולא יהיה מה להשוות. כאן אתה צריך להשתמש במברג המחוון הישן והטוב

חיסרון נוסף הוא העובדה שהבודק אינו קובע את ההיפך של אפס והארקה. קורה שחשמלאים מבלבלים אותם במקומות.

במקרה זה, מוליך Pe מחובר לאחד ממגעי העבודה של השקע, ואפס לפין הארקה. במקרה זה, כאשר כל מכשיר עם הארקה מופעל, המפסק מגן יפעל, למרות שהבודק יראה שהכול תקין. אבל אם במצב הזה, ננסה לבדוק מפסק מגן, אז בעצם נחבר נגד בין פאזה ואפס

החיסרון העיקרי הוא שבמהלך בדיקת מפסק מגן רצוי או הכרחי להושיב את כל בני המשפחה ובעלי החיים בבית על הספה. כי על ידי לחיצה על כפתור הבדיקה אנו מפעילים מתח בין פאזה לארקה. הארקה מחוברת לכל חלקי המתכת והמכשירים בבית. אנו יודעים שגם ב-50 וולט, לאחר 5 שניות, בזרם של 30 מילי אמפר, יתכן למוות. שלא נדבר בילדים, מפסק מגן לא כשיר, התנגדות הארקה לא טובה או חוסרה בכלל…

בכל זאת, מתוך סקרנות, יצרתי כמה מכשירים האלה בעצמי

מה הייתי ממליץ לשיפור ופונקציונליות נוספת:

• פונקציה בדיקה לולאת התקלה
• הגנה נגד נחשולי מתח
