אלגוריתם בדיקת מפסקי מגן

הערה חשובה! במתקני חשמל עם מערכות הארקה TN-S ו-TN-C-S, בטיחות החשמל של הצרכן מובטחת לא על ידי המערכות עצמן, אלא על ידי מפסקי מגן, הפועלים בצורה יעילה יותר בשילוב עם מערכות הארקה אלו ומערכת השוואת והפוטנציאלים. למעשה, מערכות ההארקה עצמן – ללא מפסקי מגן – אינן מספקות את הבטיחות הדרושה

לכן, חשוב להיות בטוח שהמכשיר הוא תקין וכשיר

(למרות שאני חושב שדרישה זאת ובכלל מנגנון בדיקה נובעים בחלקו מכך שהיא אפשרית, נגישה ופשוטה. הייתי רוצה לראות משהו כזה גם במפסקי זרם. כתבתי על זה)

פרסום

קישור לכתבה

יש לפקח על יכולת השירות של מפסק מגן הן בשלב הקבלה לפעולה והן בעתיד, מעת לעת.

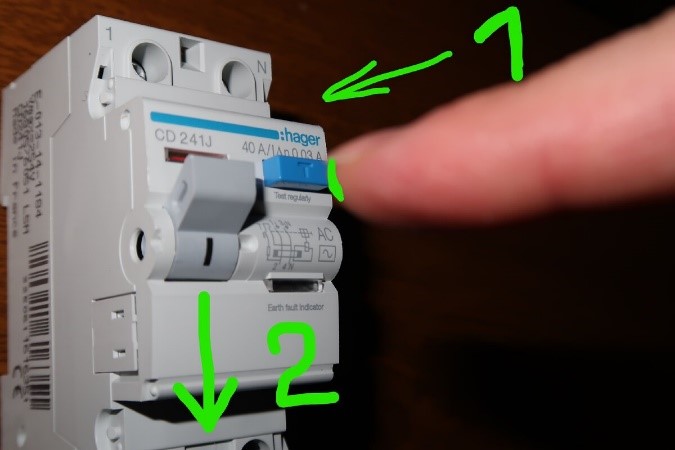

במפסק מגן יש לחצן "TEST". לחיצה על כפתור זה מדמה דליפת זרם ברמת זרם הדיפרנציאלי הנקוב. הליך זה אינו דורש הכנה מיוחדת. כל אחד יכול לעשות את זה. הכפתור מחובר לנגד בדיקה המשולב במכשיר. הגודל שלו נבחר כך שבבדיקה, זרם זורם דרכו לא יותר מהזרם הדיפרנציאלי המרבי עבור מפסק מגן נתון. לדוגמה, 30 mA. אם המפסק מגן מחובר כהלכה, לחיצה על הכפתור מנתקת את הצרכנים באופן מידי. יחד עם זאת, אפילו נוכחות צרכנים אינה הכרחית. אגב, מומלץ לבצע בדיקה כזו אחת לחודש לצורך מניעה. וזה לא קשה בכלל.

מה אם לאחר לחיצה על כפתור "TEST" הניתוק לא התרחש? זה מצביע על הדברים הבאים:

• הממסר אינו מחובר כהלכה. בדוק שוב את החיבור על ידי קריאת ההוראות;
• הכפתור עצמו לא עובד ומערכת הדמיית דליפות לא פועלת. במקרה זה, בדיקה בשיטה אחרת תעזור;
• אוטומציה פגומה. ניתן לאמת זאת, שוב, באמצעות שיטת אימות חלופית.

וכאן נשאלת השאלה – מהו שיטת אחרת, חלופית?

כאן אנחנו לא מדברים על מכשיר מיוחד או פונקציה מיוחדת של המכשיר רב מודד לבדיקת פרמטרים של מפסקי מגן

יש דרכים עממיות ופשוטות. זהו בדיקה באמצעות מגנט או סוללה מסוג אצבע, כל סוללה. בדיקות אלו אינן דורשות חשמל כלל.

אבל, בכל זאת, הייתי ממליץ על הגישה הבאה לבדיקה:

• פעם ב (חודש, רבעון) לוחצים על כפתור Test
• אם מפסק מגן פעל, נגיש שהוא תקין
• אם מפסק לא מגיב, ניקח תקע לבדיקת שקע, נלך לאחד השקעים בבית ונבדוק את מפסק מגן שוב
• אם קפץ – בעיה עם מנגנון בדיקה של מפסק מגן, למרות שהוא עובד
• אם לא קפץ, הוא לא תקין ונדרש להחליף מידי

אפשר לעשות את זה בסדר הפוך (במקום תקע לבדיקת שקעים אפשר להשתמש לצורך הבדיקה  מנורה, בית מנורה עם חוטים, הכי קטנה שיש, 2 או 3 או 6 וואט)

• מכנסים תקע לבדיקת שקעים לשקע (עדיף, הכי מרוחקת בבית) ולוחצים על כפתור בדיקה על תקע
• אם קפץ מפסק מגן – הכול תקין
• אם לא פעל, אז באים למפסק מגן ולוחצים על כפתור TEST של מפסק מגן
• אם לא קפץ – מפסק לא תקין
• אם כן קפץ, באותה שקע איפה בדקנו – אין הארקה ונדרש לתקן מידי

פרסום

 אזהרה: כשאנחנו מתנסים עם נורה או תקע לבדיקה, אנחנו צריכים להשתדל לוודא שאף אחד לא בבית, או שכולם יושבים על הספה וצופים בטלוויזיה ולא מסתובבים בבית.

לא מזמן, ביחידה אחת שיש שם סה"כ כ 50 לוחות החשמל, בבדיקה החלפנו מעל 120 מפסקי מגן. הסיבה, יכול להיות לא רק פונקציונליות וספציפיות הציוד, אלא גם העובדה שבארגון הזה בודקים את המפסקים מדי חודש בלחיצה על כפתור. ואם זה לא עובד באופן מידי וממשיכים ללחוץ על הכפתור ברציפות במשך יותר מ-2 שניות, אז נגד הבדיקה נשרף. לוחצים על כפתור Test על ידי לחיצות קצרות
