על המאמר הראשון שכתבתי כאן בפורטל חשמלנט – על הצורך לבדוק באופן מעשי את מאז"ים.
קיבלתי משוב חיובי. אפילו הוזמנתי להופיע בפנל של כנס בודקי חשמל שמאורגן על ידי התאחדות מהנדסי חשמל.
פרסום
יחד עם זאת, אני וכל אחד מאיתנו מבינים שזה לא מציאותי מבחינה כלכלית או מעשית.
אבל בשנה שעברה 2020 קיבלתי הוכחה שהרעיון אינו רק פנטזיה תיאורטית
כעת במדינת בלרוס בדיקה מעשית של מפסקים אוטומטיים היא חובה!
מדידה (בדיקת פעולת הניתוק) של מפסקים, כמו כן דרישות רלוונטיות טכניות, התאמה לתכנון ושל פרקטיקה טובה, היא הליך שיש לנהוג בכל אזורי הרפובליקה של בלארוס.
ללא פרוטוקול מדידה מסקנת הבודק אינה מקובלת על הרשויות הרגולטוריות.
בדיקת מפסקים אוטומטיים (מפסק זרם זהיר) או מפסקים זרם דיפרנציאליים (משולב) הם בדיקה של מכשירים חשמליים בכדי לעמוד בדרישות ניתוק זרם וזמן תגובת ההגנה.
הליך הבדיקה כולל מדידת זמן פתיחת המגע, זרמי הפעלה במתח נומינלי ומתח נמוך יותר. על פי פסקה, כל מפסק כניסה ראשי עבור שדה חשמלי והמכשיר חירום כפופים לבדיקה.
בנוסף, לפחות 2% ממפסקי החלוקה והקבוצתיים כפופים לבדיקה באופן סלקטיבי. עם זאת, חשוב לציין כי הבדיקה צריכה להתרחש גם בהתחשב בדרישות היצרנים עצמם
גם נאמר שבדיקת זמן התגובה של מכשירי ההגנה צריכה להתבצע על ידי מדידות ישירות על עמדות העמסה או מתקנים מיוחדים.
חומרת הדרישה החדשה נובעת לא רק מכך שהמסקונת של הבודק ללא פרוטוקולים להעמסה אינה מקובלת, אלא גם מכך שבאיתור מפסקים שאינם עומדים בדרישות, יהיה צורך לבדוק בנוסף את מספר המפסקים בכמות כפולה.
פירוש הדבר הוא שאם בודקים סך הכול שלושה מפסקים ושניים מהם לא עומדים בדרישות, יהיה עליכם לבדוק שלושה מפסקים נוספים
פרסום
איך נראת העמסה של מפסקים זרם ומפסקים משולבים?

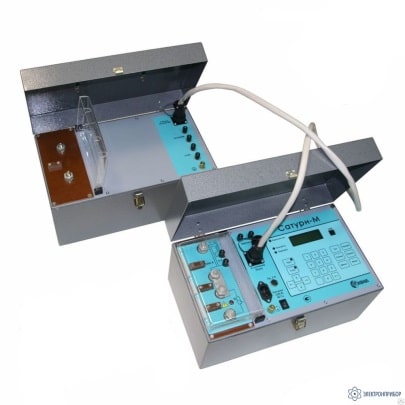

ניתן לבדוק באמצעות מכשיר מיוחד, למשל, Saturn-M1. המפסקים הנבדקים מתחברים למכשיר המספק להן זרם נתון ומודד את זמן ניתוק זרם זה.
היכן ניתן להטעין את המכונות האוטומטיות?
בדיקות כאלה מבוצעות על ידי מעבדות מיוחדות למדידות אלקטרו פיזיות עם הציוד הדרוש. לרוע המזל, כרגע, בשל העלות הגבוהה של עמדות בדיקה ומכשירים, מספר קטן של מעבדות ובודקים מציעים את שירותי הבדיקה
