הגנות חשמל ביתיות: פתרונות מתקדמים להגנה על הבית מפני תקלות חשמליות

במאמר זה, נדון באחד הנושאים המרכזיים והחשובים ביותר בניהול חשמל ביתי – הגנות חשמליות בארונות החשמל. בעוד שהנושא אינו חדש והוא נדון רבות בעבר, קיימות תפיסות ואמונות שונות לגבי סוגי ההגנות הנדרשות במערכת החשמל הביתית שלנו. רבות מההגנות הנפוצות מתמקדות בזרם – זרם יתר, זרם קצר, וזרם זליגה, אך ישנם היבטים נוספים אשר לעיתים אינם מקבלים את תשומת הלב הראויה.

מאמר זה יבחן את השיטות והפתרונות המוכרים והפחות מוכרים להתמודדות עם תקלות ברשת החשמל הביתית, ויספק המלצות פרקטיות שיכולות לשפר את הבטיחות והאמינות של מערכת החשמל בכל בית. כמו כן, נדון בהשלכות של התקנת רכיבי הגנה נוספים וכיצד הם יכולים להשפיע על החיים היומיומיים, במיוחד במצבים של תקלות בלתי צפויות.

הנושא אינו חדש עבורי. חשבתי עליו לא פעם אחת, ואפילו כתבתי עליו כאן בעבר. מה באמת מותקן בארונות החשמל שלנו? אילו הגנות קיימות שם? ברוב המקרים מדובר בהגנות מפני זרם יתר, זרם קצר, וזרם זליגה – כלומר, כל ההגנות הללו מתמקדות בזרם. זהו נתון שאנו, הצרכנים, יוצרים בעצם. במילים פשוטות, לוח החשמל לא מגן עלינו מפני תקלות ברשת, אלא להפך – הוא מגן על הרשת מפני תקלות שנגרמות על ידינו. איך הוא עושה זאת? באמצעות ניתוק הזרם במקרה של תקלה.

מדוע לא דואגים על הגנות נוספות?

פרסום

אם נבחן את מה שבודק החשמל עושה, נראה שהוא מתמקד במדידה של פרמטרים כמו מתח, התנגדות אלקטרודות הארקה, התנגדות הבידוד, לולאת התקלה, זמן התגובה של מפסק המגן ותדר. אם כל אלה הם נתונים חשובים וקריטיים, מדוע אנו לא דואגים להתקין הגנות נוספות? ייתכן שהפילוסופיה הזו לא תהיה פופולרית בקרב מנהלי רשת ובודקי חשמל, אך היא בהחלט נושא ששווה לחשוב עליו.

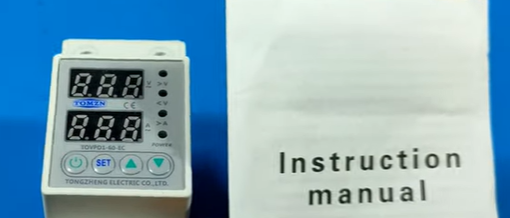

היום נדבר על ממסר מתח או ממסר פאזה – למה ואיך להתקין?

אחד ההגנות שהייתי ממליץ עליו הוא ממסר מתח או ממסר פאזה. מדובר בהגנה נוספת שיכולה לשמור על מערכת החשמל הביתית מפני תקלות במתח או בפאזה. התקנת ממסר כזה בלוח החשמל נראית פשוטה: חיבור עליון ותחתון, כניסה ויציאה. אם משהו לא ברור, תמיד אפשר לפתוח את הוראות ההתקנה ולקרוא.

האתגרים והפתרונות בהתקנה

לפעמים, עם זאת, יש נסיבות בלתי צפויות. כפי שמתקינים בדרך כלל ממסר מתח, מדובר במפסק זרם אוטומטי, שממנו מסופק המתח לממסר המתח. היציאה מממסר המתח מחוברת לצרכן, דרך מפסקי זרם מעגלים או מפסק מגן. אך מה קורה אם ממסר המתח יכשל? במקרה כזה, כל הבית עלול להישאר ללא מתח. במצב כזה, חשמלאי לא יוכל לעזור בטלפון – הוא יצטרך להגיע פיזית ולפתור את הבעיה, מה שיכול לכלול הוצאת הממסר מהמעגל וחיבור העומס באופן עוקף. זהו פתרון זמני ולא אידיאלי, ועדיף לפרק לחלוטין את הממסר הפגום.

שיטה טובה יותר: שימוש במפסק עומס על פס DIN

השיטה השנייה היא הרבה יותר טובה ומומלצת: התקנה של מפסק עומס על פס DIN. מפסק זה ישמש כמגשר במקרה הצורך, ויגשר את מוליך הפאזה על הממסר. המפסק מותקן במקביל לממסר המתח, ובמקרה של כשל, ניתן להפעיל את המפסק ולעקוף את הממסר, וכך לשמור על אספקת החשמל לבית.

שיטה שלישית: מפסק מחליף או מפסק פאקט

ישנה גם דרך שלישית: שימוש במפסק מחליף או מפסק פאקט, בעל שלושה מצבים – ניתוק, חיבור דרך ממסר מתח, וחיבור עוקף ממסר מתח. מפסק זה מאפשר גמישות ונוחות מרבית, במיוחד עבור אנשים שאינם מומחים בתחום החשמל, כמו עקרות בית או אנשים מבוגרים.

החוויה האישית שלי והמלצות נוספות

אני לא מלמד כאן חשמלאים, אלא מדבר על נוחות של אנשים רגילים – עקרות בית, מבוגרים, אנשים רחוקים מתחום החשמל ועסוקים ביומיום שלהם. מהניסיון שלי, אני יודע שהתקנת כל מיני הגנות וגאדג'טים כאלה תנתק את החשמל בבית ביום מן הימים. וכשהדבר יקרה, בעל הדירה יקלל את החשמלאי, הבן, החתן או הנכד שהתקין את האביזר הזה וגרם לו לעוגמת נפש – כי אצל כל השכנים יש אור, ורק בדירה שלו אין.

אני מכיר חשמלאי אחד, שבביקור נדיר להוריו בכפר, הוא תמיד משתדל לשפר את רמת החיים שלהם. באחד הביקורים, הוא התקין ממסר פאזה בלוח החשמל שלהם. מאותו יום, לפחות פעם בשבוע, הוריו התקשרו אליו בתלונה על הפסקות חשמל חוזרות ונשנות. הוא חיפש זמן להגיע ולפרק את הממסר, אך לפני שהוא הספיק לעשות זאת, קרה משהו מעניין: יום לפני חג הפסח, לכל הדיירים ברחוב נשרפו כל מכשירי החשמל והאלקטרוניקה – חוץ מאצל הוריו.

פתרון פשוט ויעיל לכל בית: תקע לבדיקה והגנה

לשקט הנפשי של הצרכנים, אני ממליץ על פתרון פשוט ונייד: פיתוח וייצור תקע שניתן להכניס לכל שקע בבית. עדיף במקום מוסתר ורחוק מהכניסה (מלוח החשמל). אופציה נוספת ומועדפת היא להוסיף כמה אלמנטים בתוך התקע לבדיקת השקעים מסוג זה.

לאחר שמסיימים את בדיקת השקעים, ניתן להשאיר את התקע בתוך השקע הרחוק. איך זה יעבוד ויגן על כל הבית מפני נחשולי מתח?

פרסום

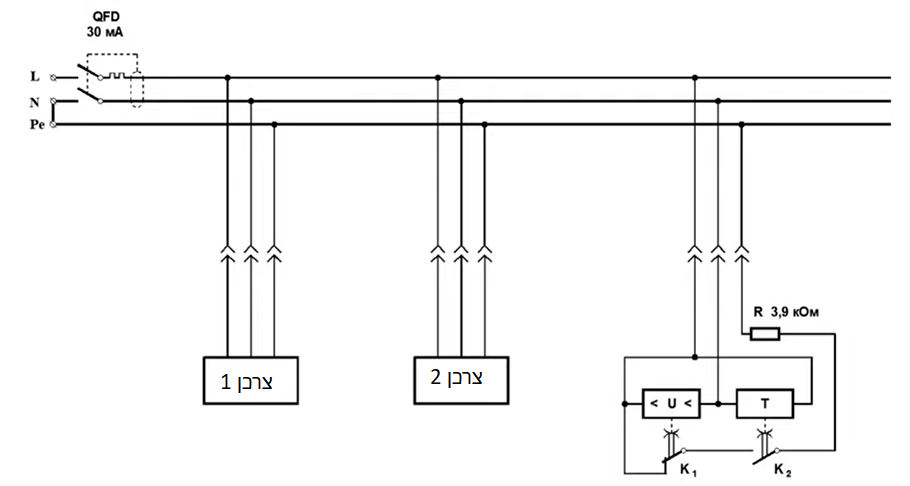

התוכנית והרעיון פשוטים ומתחילים בממסר פחת רגיל של 30 מיליאמפר שהותקן בלוח החשמל. ממסר הפחת מגן באופן סמלי על צרכנים המחוברים לשקעים בבית. לתוך אחד מהשקעים הפנויים, יש להכניס את תקע הבדיקה/הגנה שלנו. המעגל מורכב מממסר מתח, טיימר ונגד. במקרה של שימוש בתקע סטנדרטי, הנגד כבר קיים. ממסר המתח מאפשר להגדיר את גבול המתח, למשל, בין 250 ל-195 וולט, ויש לו השהייה של כשנייה אחת. הטיימר מספק מגוון רחב יותר של הגדרות זמן, כמו הגדרה ל-6 שניות. ממסר המתח והטיימר מוזנים במקביל, ומשתמשים בזוג אחד של מגעים – מגע פתוח לממסר המתח, ומגע סגור לטיימר, כאשר המגעים מחוברים בתור עם הנגד.

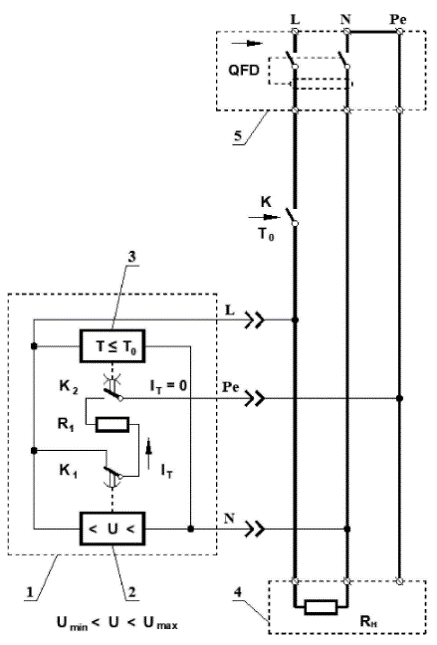

בשרטוט המעגל, הוא מוצג במצב מנותק. נסתכל על מחזורי ההדלקה והכיבוי: ברגע שמחברים את התקע לשקע, אם המתח נמצא בגבולות הרגילים, מגע K1 נפתח ומגע הטיימר K2 נסגר, ואז המעגל נמצא במצב עבודה תקין. אך אם יש ירידת מתח, כמו במקרה של התנגדות מוגברת באחד המגעים, המגעים K1 ייסגרו, ויתרחש קצר לאדמה. התוצאה תהיה הפעלה של ממסר הפחת, שינתק את אספקת החשמל, והיחידה תחזור למצב המקורי. הפעלה מחדש תתאפשר לאחר זיהוי הסיבה לירידת המתח וחיסולה. אותו תהליך יתרחש גם במקרה של מתח יתר.

חזרה לנקודת ההתחלה

אם אין אמון בממסר המתח, ואי אפשר לחיות איתו, ניתן פשוט להוציא את התקע מהשקע וזהו. אבל חייבים להסכים שבלי להזמין חשמלאי, בלי להניח חוטים וכבלים, ובלי להתקין מכשירים נוספים בלוח החשמל, ניתן להגן בפשטות וביעילות על כל הבית. המהות היא שימוש בממסר הפחת כאמצעי ניתוק במקרה של תקלה.

סיכום: פתרון נייד ובדוק

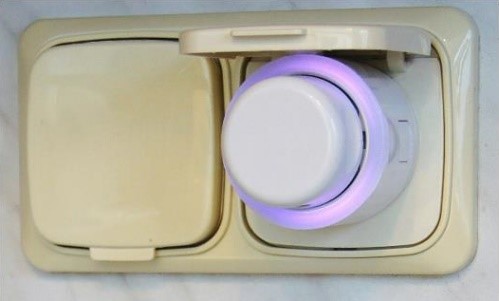

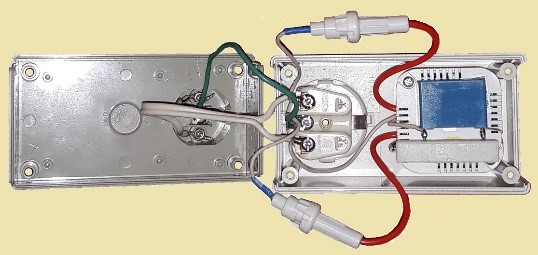

לסיום, הנה כמה תמונות של מכשירים תוצרת בית שעברו בהצלחה בדיקות, כדוגמה לפתרון שפשוט וקל ליישם בכל בית.
