החלפת הזנות חשמל -במגען אחד

החלפת הזנות חשמל

סכמה פשוטה, במגען אחד

כיום המאמר מתאר כיצד ניתן לבצע החלפות הזנות חשמל במגען יחיד

פרסום

כמו כן נראה מקרים של הפסקת חשמל ואפשרויות ההחזרה  האוטומטית

אסור להפסיק את אספקת החשמל של כל מתקן, אך הפסקות חשמל פתאומיות, למרבה הצער, מתרחשות

עבור מתקנים חשובים כמו בתי חולים, מתקני תעשייה ביטחונית, ורבים אחרים, תאונות בתחנות כוח

או רשתות אספקת חשמל מבטיחות צרות גדולות.

מסיבה זו תשומת לב רבה הוקדשה מאז ומתמיד לתכנון ובנייה של מערכות אספקת חשמל לגיבוי.

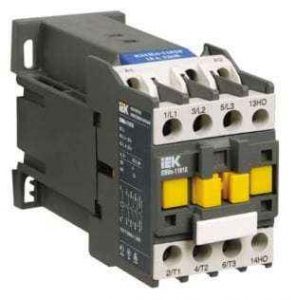

החלפת הזנה אוטומטית במגען אחד

לעתים קרובות אספקת החשמל ללא הפרעה מובטחת על ידי העובדה שלצרכן שני מקורות שאינם תלויים זה בזה,

העיקריים והגיבוי. המקור העיקרי הוא קו התחנה, והגיבוי הוא קו נוסף שמקבל חשמל מתחנת כוח אחרת, או ממקור כוח אחר.

לדוגמא, מגנרטור תעשייתי לדלק נוזלי או מסוללת מצברים, כפי שקורה לעתים קרובות בבתים פרטיים.

אם מתרחשת תאונה, וההספק מהמקור הראשי מפסיק לזרום לצרכנים, מערכת אספקת החשמל לגיבוי מחברת אוטומטית את מקור הגיבוי. לפיכך, הצרכן אינו מופעל על אנרגיה, וממשיך בתפקודו התקין כמתוכנן,

הצרכן עובר מיד לקו גיבוי, והתאונה לא הופכת לאסון עבור המתקן.

במציאות, רגע המעבר מתגלה כאחראי מאוד, מכיוון שהאוטומציה של החלפת הזנות מחויבת לספק את כל מגוון הפונקציות שלה,

תוך שמירה על פרמטרי ההספק בתחנות משנה וארונות חלוקה משתמשים בסכמות מורכבות רב-שכבתיות להחלפת אוטומטית הזנות חשמל, המכילות חלקים לוגיים ומדידים וכוח. להלן נתייחס למעגל פשוט באחד במגען, המתאים לבית או לעסק קטן

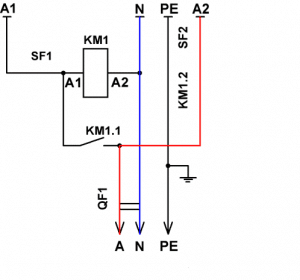

עבור רשת ביתית חד פאזית, מתאים סכמה כניסת רזרבה אוטומטית שנעשה במגען יחיד.

המעגל כולל גם זוג מפסקי זרם חד קוטביים ואחד דו קוטבי

פרסום

כאשר יחזור המקור הראשי, סליל מגען KM1 יקבל שוב מתח, ומגע KM1.1 ייסגר שוב, ו- KM1.2 ייפתח.

הצרכן שוב יקבל חשמל מהמקור העיקרי

מתג SF1 משמש לצורך שימוש במקור חשמל גיבוי במידת הצורך, ניתן יהיה לנתק ידנית את הקו הראשי

ולהעביר את אספקת רשת הצרכנים למקור גיבוי.

הסכמה שלמעלה היא קלאסית, וכאשר מתקינים אותה, מספיק לקחת בחשבון את כוחם של הצרכנים המחוברים,

ולהתקין את המפסקים ואת מגען עבור הזרם הנדרש.

.
