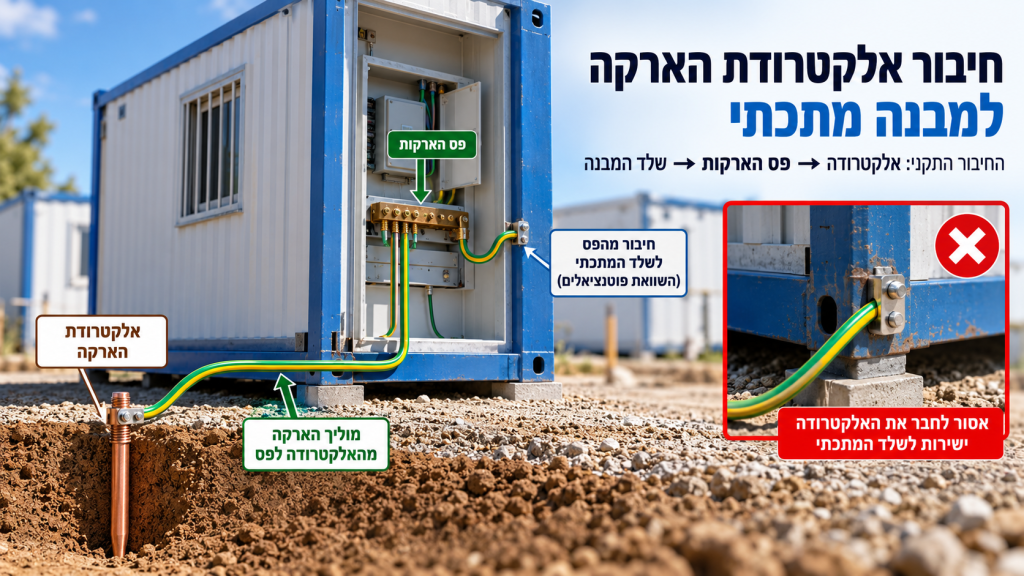

חיבור אלקטרודת הארקה למבנה מתכתי
עבור מכולה או יביל מסביב מתקינים אלקטרודת הארקה. האם מותר לחבר אותם לשלד המבנה מתכתי ישירות או חייבים חיבור לפס הארקות בלבד?
פרסום
על פי חוק החשמל ותקנות ההארקות, חובה לחבר את אלקטרודת ההארקה ישירות אל פס ההארקות (או הדק ההארקה הראשי) של המבנה היביל/המכולה ולא ישירות לשלד המתכתי
משם, מפס ההארקות, מבוצע חיבור ("השוואת פוטנציאלים") אל השלד המתכתי של המכולה ואל שאר החלקים המתכתיים
למה אסור להסתפק בחיבור לשלד?
- רציפות חשמלית ומוליכות: שלד מתכתי של מכולה עלול לכלול חיבורים עם התנגדות גבוהה (בגלל צבע, חלודה, ברגים רופפים או ריתוכים לא רציפים). פס הארקות ייעודי מבטיח חיבור אמין, תקני ובעל התנגדות נמוכה מאוד
- דרישות התקן (תקנות החשמל): התקנות מחייבות שכל מוליכי ההארקה והגנת המבנה ייפגשו בנקודה מרכזית אחת מוגדרת (פס הארקות). הדבר מאפשר גם ניתוק ובדיקה תקופתית של התנגדות האלקטרודה כלפי מסת האדמה (באמצעות מכשיר בדיקה).
כיצד יש לבצע את החיבור הנכון?
- מוליך ההארקה יוצא מאלקטרודת ההארקה (המוט או המערך שננעץ באדמה) ומחובר ישירות אל פס ההארקות בלוח החשמל של המכולה (או לפס הארקות ראשי צמוד אליו).
- השוואת פוטנציאלים: מפס ההארקות הזה מוציאים מוליך הארקה נוסף (בצבע ירוק-צהוב) ומחברים אותו בבורג ייעודי ומנוקה מצבע אל שלד המתכת של המכולה.
יש לזה "כתובת" מדויקת וחד-משמעית בחוק. חוק החשמל ותקנותיו אוסרים במפורש להשתמש בשלד או במבנה מתכתי כתחליף למוליך הארקה או כנקודת החיבור הראשית לאלקטרודה.
האיסור מופיע במספר מקומות בתקנות החשמל (הארקות ואמצעי הגנה בפני חישמול במתח עד 1000 וולט):
- התקנה קובעת: מוליך הארקה חייב להיות מוליך ייעודי (נחושת או פלדה בהתאם לתקן).
- חל איסור מוחלט להשתמש בחלקי מבנה מתכתיים, צינורות או שלד של מכולה בתור המסלול שמוליך את זרם התקלה אל האדמה או אל האלקטרודה. השלד עצמו חייב להיות מוארק (מחובר לפס) – אך הוא אינו יכול לשמש כתווך או כרכיב שמחבר בין האלקטרודה לפס.
החוק מגדיר מסלול ברור: אלקטרודה – פס הארקות (או פס השוואת פוטנציאלים).
אין שם שום אופציה לעבור דרך שלד מתכתי של מכולה בדרך לפס
בכל הנוגע למבנים יבילים ומכולות, עקרון העבודה מבוסס על תקנות החשמל ועל ההנחיות המקצועיות של ועדת הפירושים לחוק החשמל (ההנחיות של המהנדס הראשי/אריאל סגל):
- במבנה יביל, גוף המבנה, פס ההארקה וכל הגופים המתכתיים החייבים בהארקה יחוברו כולם בנפרד אל מערכת ההארקה המקומית (דרך הפס).
- חיבור האלקטרודה ישירות לשלד פוסל את האפשרות לבצע בדיקה תקנית של "לולאת תקלה" (LT) או בדיקת התנגדות האלקטרודה כלפי מסת האדמה, מכיוון שלא ניתן לנתק את האלקטרודה לצורך הבדיקה מבלי לפרק חיבורי שלד קבועים.
בשורה התחתונה מתוך התקן:
השלד המתכתי הוא צרכן של הארקה (הוא חייב לקבל הארקה כדי שלא יתחשמלו ממנו), הוא בשום אופן לא ספק של הארקה או רכיב בתוך קו הארקה הראשי. החיבור התקני היחיד הוא חיבור מוליך רציף, שלם ומבודד מהאלקטרודה ישירות אל פס ההארקות בלוח
האיסור מבוסס על מספר הגדרות ותקנות ספציפיות בתוך תקנות החשמל (הארקות ואמצעי הגנה בפני חישמול במתח עד 1000 וולט), התשנ"א-1991.
להלן מספרי הסעיפים והציטוטים המדויקים המגדירים זאת:
- סעיף ההגדרות (פרק א', תקנה 1) – מסלול החיבור מחייב פס
לפי החוק, לאלקטרודה יש מסלול חיבור אחד בלבד ומפורש:
"מוליך הארקה" – מוליך המחבר את גופי המתכת החייבים בהארקה… לאלקטרודת הארקה, במישרין או באמצעות פס השוואת הפוטנציאלים.
משמעות: חלקי מבנה או שלד של מכולה אינם מוגדרים כמוליך הארקה, והם אינם מופיעים כאופציה בתווך שבין האלקטרודה ללוח/פס
פרסום
- פרק ה': מוליכי הארקה – הדרישה למוליך עצמאי ורציף
- נקבע כי מוליך הארקה יהיה רציף, קבוע, ויחובר באמצעים מכניים ייעודיים. שלד מתכתי של מכולה מורכב לרוב מלוחות וקורות מולחמים או מגושרים בברגים, שלפי התקנות אינם נחשבים כחיבור בעל רציפות חשמלית מובטחת לאורך זמן.
- מוליך הארקה חייב להיות מיוצר מחומרים מוגדרים (נחושת, פלדה מגולוונת וכדומה) ובחתכים מינימליים קבועים בחוק (למשל, לפחות 6 ממ"ר נחושת מוגן מכנית, או 25 ממ"ר חשוף באדמה). קורות שלד של מכולה אינן עומדות בהגדרות מבניות אלו של מוליך.
- איסור שימוש בצינורות ובשירותים אחרים
התקנה קובעת במפורש כי חל איסור להשתמש בצנרת מתכתית של שירותים אחרים כמוליך הארקה. במבנה יביל (מכולה), שלד המבנה מוגדר כ"שירות מתכתי אחר" (מבנה המיועד להשוואת פוטנציאלים) – הוא הצרכן שמקבל את ההגנה, ואסור להטיל עליו את תפקיד מוליך הזרם הראשי של האלקטרודה.
- דרישת ועדת הפירושים של חוק החשמל (פירוש 03-05):
ועדת הפירושים (הגוף הרשמי שמפרש את תקנות החשמל במדינת ישראל) הבהירה בנושא חיבור אלקטרודות:
כדי לבדוק מתקן חשמל, בודק חשמל מחויב לבצע בדיקת התנגדות של האלקטרודה כלפי מסת האדמה וכן בדיקת לולאת תקלה (LT).
- כדי לבצע בדיקה כזו, חובה שתהיה אפשרות לנתק זמנית את אלקטרודת ההארקה משאר המבנה (מפס ההארקות) באמצעות כלי עבודה בלבד.
- אם תרתך או תבריג את האלקטרודה ישירות לשלד המכולה, תבטל את היכולת לבצע ניתוק לצורך בדיקה תקופתית – דבר שפוסל את המתקן באופן מידי אצל כל בודק (לפי הוראות הבדיקה של מתקני חשמל).
לסיכום הסעיפים:
מוליך הארקה היוצא מהאלקטרודה חייב להגיע במישרין אל פס ההארקות/השוואת הפוטנציאלים. משם, לפי תקנות השוואת פוטנציאלים, יוצא מוליך חיבור ייעודי אל שלד
