לוחות חשמל חכמים – הגנות קריטיות וניהול מתקדם

ההתנהלות המשותפת בבניינים רבי-קומות מדמה לעיתים קהילות סגורות, בהן מתקיימת תלות הדדית מתמדת בין הדיירים. כמו בהקשרים חברתיים, גם במערכת החשמל נדרשת גישה של הגנה דו-צדדית: הגנה מפני הפרעות מהסביבה, והימנעות מהפצת הפרעות כלפי חוץ. בלב ההגנה הזו מצוי לוח החשמל – רכיב קריטי המהווה את מוקד הניהול, הפיקוח וההגנה של מערכת החשמל הביתית.

הדרישה להתקנת רכיבי הגנה בסיסיים בלוחות החשמל נובעת הן מהתקינה הלאומית והן מדרישות הרגולטור – לרוב חברת החשמל. מטרתם הראשונית היא להגן על רשת ההולכה הציבורית מפני תקלות שמקורן בצרכנים: זרם יתר, קצר חשמלי, זליגת זרם ועוד. עם זאת, קיים גם ממד קריטי נוסף: הגנה על הצרכן עצמו מפני תקלות חיצוניות בלתי צפויות.

תקלות כגון קפיצות מתח פתאומיות, חוסר פאזה, היפוך בין מוליך פאזה למוליך אפס, חדירה של הרמוניות, או נחשולי מתח כתוצאה ממכות ברק – כולן תקלות שמקורן חיצוני אך עלולות לגרום נזק חמור למכשור אלקטרוני רגיש. פעמים רבות לא קיימת אינדיקציה מיידית לליקויים אלו, והמשתמשים נותרים חסרי ודאות לגבי מקור התקלה – האם היא פנימית לדירה, תוצאה של תקלה ברשת המשותפת או תקלה ברמת הספק הארצי.

פרסום

לפיכך, עולה הצורך הקריטי לשלב בלוח החשמל הביתי רכיבי הגנה ובקרה מתקדמים, במיוחד באזורים המאופיינים בתשתיות חשמל לא יציבות או בציוד רגיש.

ממסר מתח – הגנה אקטיבית בפני תנודות חריגות

ממסר מתח הוא רכיב אלקטרוני מתקדם המנטר את ערכי המתח ברשת החשמל בזמן אמת. כאשר המתח חורג מהגבולות שהוגדרו מראש – בין אם עלייה חריגה ובין אם ירידה מסוכנת – הממסר פועל ומנתק את אספקת החשמל לצרכנים המחוברים אליו. פעולה זו מונעת פגיעה ישירה בציוד רגיש כגון מקררים, מערכות מיחשוב, טלוויזיות ומערכות בית חכם.

הממסרים זמינים בגרסאות חד-פאזיות ותלת-פאזיות. פתרון חסכוני ונפוץ כולל התקנת שלושה ממסרים חד-פאזיים, אחד לכל פאזה, המאפשרים ניתוק ממוקד של פאזה פגומה בלבד – תוך שמירה על אספקת חשמל בפאזות התקינות.

הגנה מברקים – קו ההגנה הראשון

באזורי אקלים מועדים לסופות רעמים – ובפרט כאשר התשתית החשמלית עילית – קיימת סכנה ממשית לנחשולי מתח בעקבות פריקות ברק בקווי ההולכה. נחשולים אלה עשויים להגיע למאות קילווולטים ולגרום נזק נרחב גם למתקנים מרוחקים ממוקד הפגיעה.

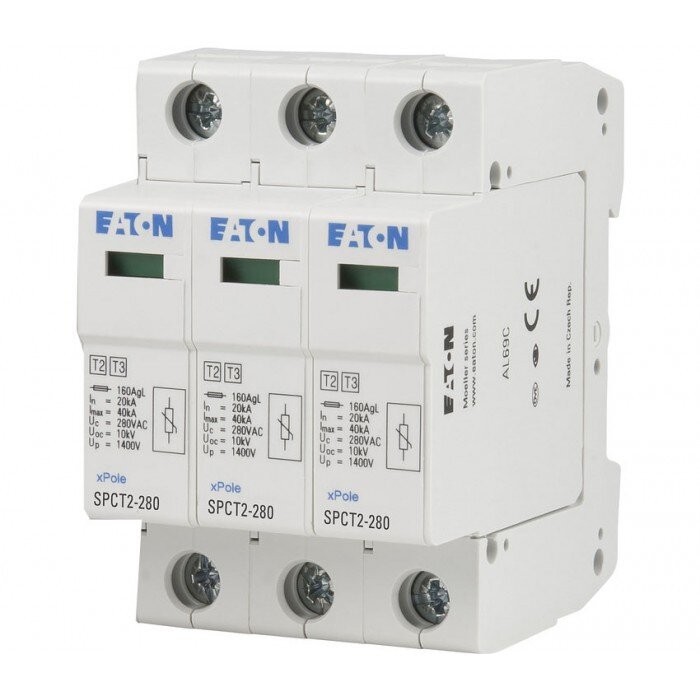

במצבים כאלה, ממסר המתח לבדו אינו מספיק בשל זמן תגובה איטי יחסית. לכן, נדרש התקן הגנה ייעודי מפני ברקים, המבוסס על וריסטורים או פערי ניצוץ, אשר מנקזים את הנחשול החשמלי אל הארקת המבנה. ההתקן מותקן בין הפאזות והארקה, ומשמש חוצץ חיוני בין הרשת הציבורית למערכת הביתית.

מכשור מדידה – שליטה ומידע בזמן אמת

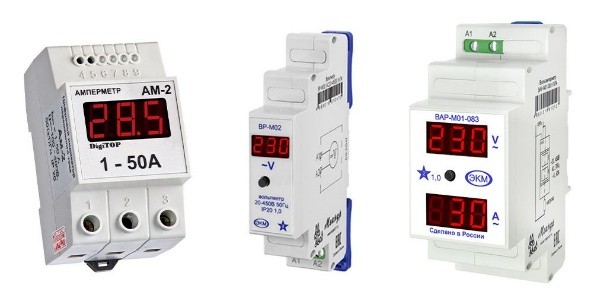

לוח החשמל מהווה לא רק אמצעי הגנה אלא גם פלטפורמה לניטור ובקרה תפעוליים. התקנת מכשירי מדידה – כגון וולטמטרים, אמפרמטרים ומחוונים משולבים – מאפשרת למשתמש לעקוב אחר ערכי המתח, הזרם וההספק באופן רציף.

הנתונים הנאספים מאפשרים זיהוי מוקדם של עומסים חריגים, איתור תקלות במעגלים ספציפיים, ושיפור תכנון הצריכה. התקני מדידה אלה, המותקנים לרוב על חזית הלוח, מספקים נגישות מיידית גם בסביבה ביתית או משרדית.

ממסר פאזה – ייצוב תלת-פאזי חכם

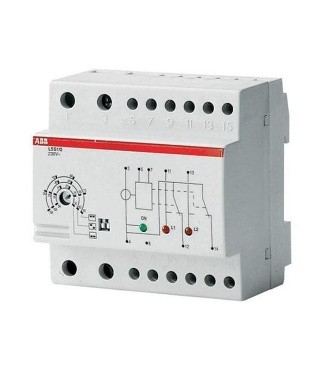

במערכות חשמל תלת-פאזיות – המשמשות בעיקר מבני מגורים גדולים, משרדים ובתי מלאכה – חשוב להבטיח המשכיות באספקת החשמל גם כאשר אחת הפאזות נפגעת. לשם כך משמש ממסר פאזה, אשר מזהה חוסר איזון בין הפאזות ומנתב את העומס לפאזה התקינה ביותר.

ממסרים מתקדמים מצוידים במנגנון עדיפות לפאזות, כך שהמערכת תעדיף אוטומטית את הפאזה התקינה בעלת הביצועים הגבוהים ביותר. פתרון זה תורם ליציבות המערכת ולהפחתת בלאי בציוד המחובר.

פרסום

מפסק ראשי – שליטה ונוחות

למטרות שליטה מהירה ובטוחה, מומלץ להתקין מפסק ראשי המאפשר לנתק את כל צרכני החשמל בבית או במשרד בלחיצה אחת – בין אם מדובר ביציאה לחופשה או בטיפול טכני בלוח.

המפסק מחובר למגען ראשי בלוח, וניתן להפעלה באמצעות מפתח חיצוני בקיר סמוך או מתוך הלוח. השימוש בו מייעל את התפעול, מגביר את הבטיחות ומאפשר חסכון בצריכה במצבי חוסר שימוש ממושך.

[מקום לתמונה: לוח חשמל עם התקני הגנה]
[מקום לתמונה: ממסר מתח מותקן]
[מקום לתמונה: מתקן הגנה מפני ברקים]
[מקום לתמונה: מחוונים בלוח ביתי]
[מקום לתמונה: מפסק ראשי בלוח חשמל]

סיכום

התקנים משלימים בלוחות החשמל – ממסרי מתח, הגנה מפני ברקים, מכשור מדידה, ממסרי פאזה ומפסקים ראשיים – אינם עוד אביזרי נוחות בלבד, אלא רכיבים אינטגרליים בהבטחת איכות, אמינות ובטיחות מערכת החשמל הביתית.

הכרתם, התקנתם ותחזוקתם משקפים תהליך של מעבר מהתמקדות בתגובה לתקלות – להתמקדות במניעה ובקרה. עבור העוסקים בתחום החשמל והאלקטרוניקה, שליטה במרכיבים אלה אינה רק המלצה – אלא דרישת סף לתכנון מתקדם ואחראי.
