מהם החלקים בממסר הפחת ?

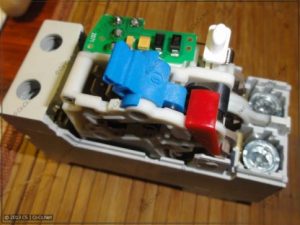

לא קשור לנושא המאמר, רק לידיעה – מקדימה רואים את החלק המכני, ומאחור – פלטה עם חלק  של רכיבים אלקטרוניים .

ישנם אנשים שסבורים שמדובר בממסר פחת אלקטרוני, אך זה לא.

פרסום

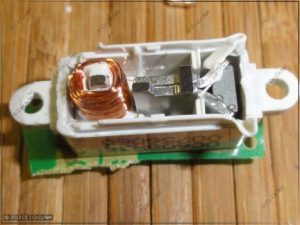

ישנם כמה דיודות על הלוח (ליישור זרם חילופין משנאי דיפרנציאלי) וקבלים סינון, ככל הנראה, להגנה מפני פעולות שווא

שני מאפיינים עיקריים  יש ל ממסר פחת, והם זרם נומינלי וזרם דיפרנציאלי

1.    זרם דיפרנציאלי

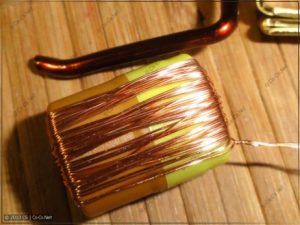

סליל המשני של השנאי. מספר סיבוביו קובע את כמות זרם הזליגה של ממסר פחת

2.     זרם נומינלי

בפורומים ממשיכים להתווכח על מפסקי זרם לפני או אחרי ממסר פחת

למעשה, ישנן שני הגנות על ממסר הפחת: עומס יתר וקצר

המיקום היחסי של מפסקי הזרם וממסר הפחת ומספר מפסקי זרם הכולל אינם חשובים.

העיקר שהזרם נומינלי של המפסק (אם הוא בחלקו העליון) וערך נקוב כולל של מפסקים (אם הם בתחתית) לא צריכים להיות יותר מהזרם הנומינלי של הפחת

כיצד לבחור את הפחת לפי הזרם הנומינלי של מגעים? ניתן לתאר את הכללים כדלקמן:

• אם הזרם הנומינלי של המפסק לפני פחות או שווה לזרם הנומינלי של הפחת, אז אחרי הפחת יכולים להיות מספר מפסקים כלשהם

• אם זרם הנומינלי של המפסק לפני ממסר פחת הוא גבוה יותר מזרם נומינלי של פחת, אז לאחר הפחת ממוקמים מפסקי זרם כך

שסכום הזרם הנומינלי שלהם לא יעלה על זרם  הפחת

כמובן, זאת דעתי, בלבד

אבל, בעצם כתבתי את המאמר בכדי לומר משהו אחר – מה ההבדל בין המבנה הפנימי של ממסרים עם זרמים נומינליים שונים, דוגמה 25 אמפר, 40 אמפר, 63 אמפר

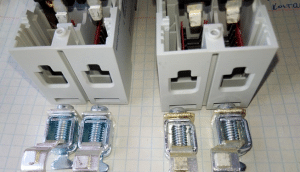

הדבר הראשון שרואים – שמהדק אחד מהם,  הוא מתכת בגוון אדמדם:

פרסום

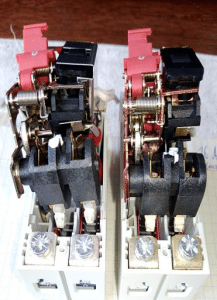

באופן כללי, הממסרים זהים בעיצובם

לא רואים  את ההבדלים במיוחד

הערה נוספת. התוכנית  (ציור) בפספורט של הממסר ובפועל שונים מאוד.

לדוגמה, הידית ממוקמת לא בצד ימין, כמו בתמונה, אלא בצד שמאל
