מחוון מתח

ההתמקדות העיקרית שלי בקריירה הארוכה כחשמלאי הייתה מתח גבוה, מה שמשמעותו תחזוקה ופתרון תקלות. הדבר העיקרי היה רשתות עיליות מתח גבוה. הרוב המכריע של כל התאונות ותקלות הן קצר חד פאזי לאדמה (להארקה). זו הסיבה שהתחזוקה, טיפולים ואחזקה מונעת כוונה למה שיכול להוביל לתקלות האלו – מבודדים, ציפורים, ניתוק גשרים וכו'

בקוו עילי באורך קילומטרים רבים, שלעיתים מונח בשטח מחוספס ובלתי נגיש, לא קל למצוא את מיקום התקלה, במיוחד בחושך. וכאן ניסיון ומיומנות קודמים לכל. ישנן שיטות וטכניקות, אך הן יותר עממיות, שעברו אלינו מדורות קודמים של מאסטרים חכמים

אבל אנחנו חיים במאה ה-21. ואם התחום שלנו (רשתות עיליות) עקף את הקידמה, מהסוג שאנו רואים בגאדג'טים, אלקטרוניקה ומכשירים, אז לפחות מכשירי, חיישנים לבדיקה ותצפית ויזואלית יהיו מועילים מאוד

פרסום

אז אני מציע שני רעיונות:

1.

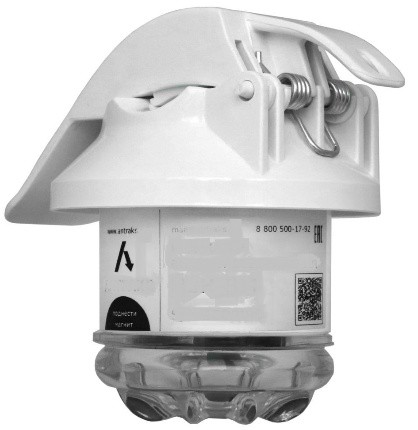

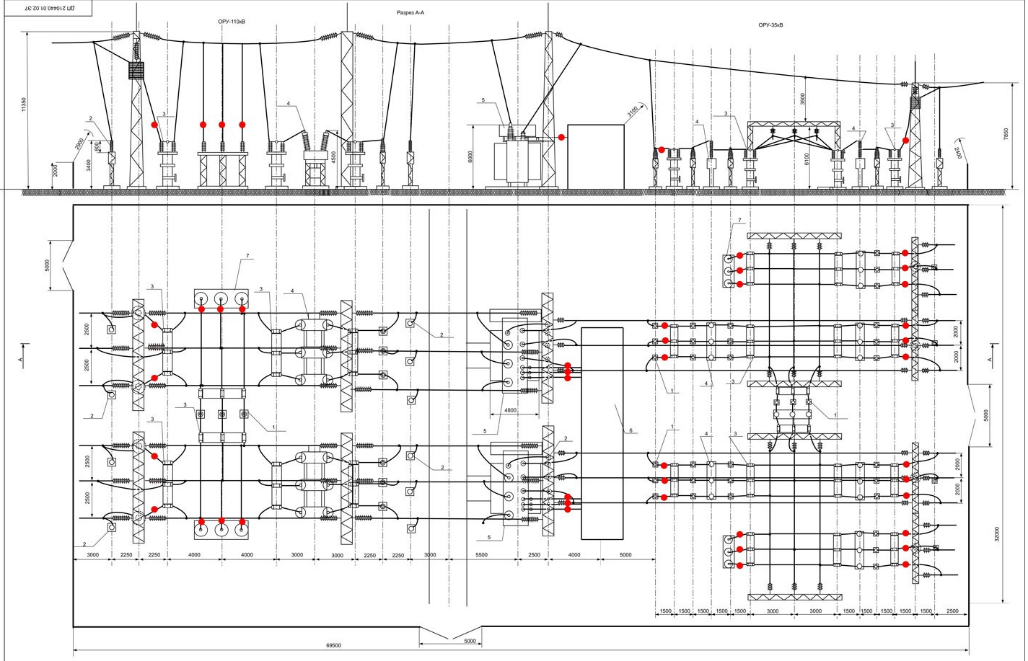

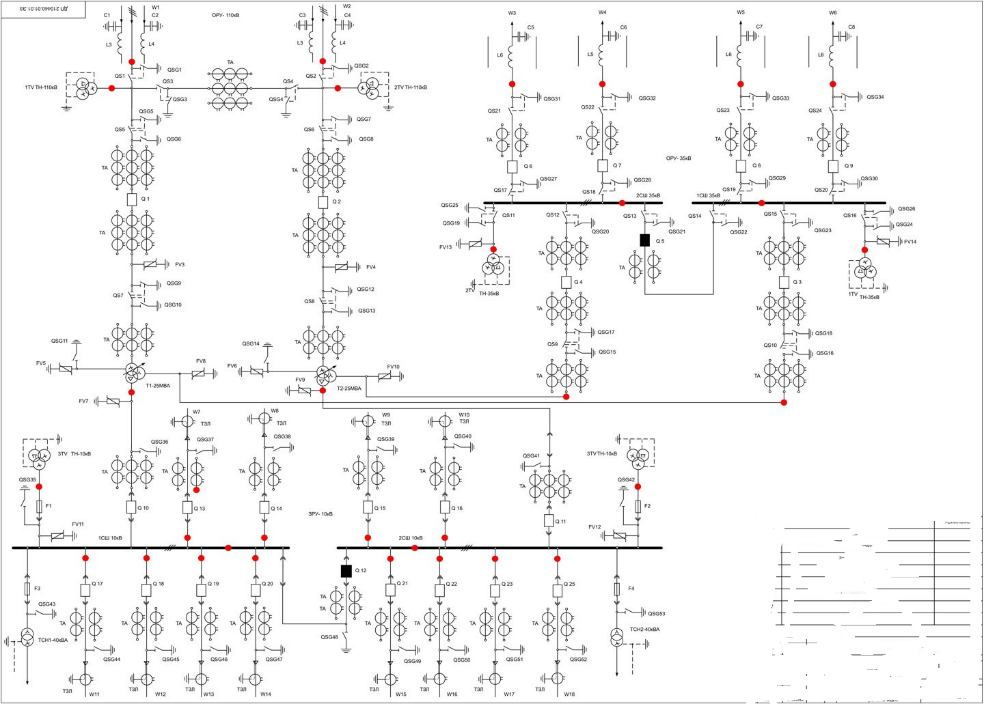

חיישן המתח הנייח משמש להתרעה רציפה לצוות על נוכחות מתח גבוה ומסוכן (מ-6 קילו-וולט ומעלה) על החלקים נושאי הזרם של קווי חשמל עיליים (גידים וחוטים) ותחנות משנה של שנאים (פסים ומהדקים)

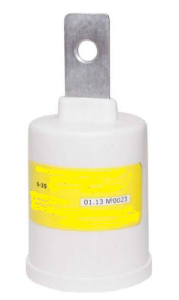

החיישן מתחבר ישירות לחוטים, פועל ללא סוללות באמצעות שדה חשמלי ומפיק אות חזותי וקולי עוצמתי

מאפיינים עיקריים של מכשיר:

• אספקת חשמל אוטונומית: המכשיר משתמש באנרגיה של זרמי זליגה ובשדה החשמלי של הקו עצמו.
• התקנה פשוטה: מתחבר בקלות ישירות לחלקים חיים או חוטים.
• עמידות: למכשיר אורך חיים של לפחות 25 שנים ואינו דורש התאמות או תחזוקה נוספות.
• טווח טמפרטורות: פועל בתנאים קשים

שימו לב: החיישן זו מיועד למטרות אזהרה בלבד ואינה מהווה מחוון מתח (טסטר) לאימות היעדר מוחלט של מתח לפני תחילת תיקונים

כאמור, מצב המחוון נקבע באופן ויזואלי בלבד. כאשר קיים מתח גבוה ברשת החשמל העילית, נוריות המחוון (מהבהבות) על נוריות ה-LED הבהירות במיוחד מופעלות.

הוא מותקן ישירות על מוליכי הפאזה (חשופים ומבודדים) של רשת חשמל עילית בקוטר חוט של 5-40 מ"מ.

כלי מיוחד מסופק להרכבה ופירוק המחוון. כלי זה מורכב על מוט הרכבה ומאפשר ביצוע עבודה מבלי לנתק את המתח

2.

מחוון קצר חשמלי הוא התקן המותקן על קווי מתח גבוה או כבלים (בדרך כלל מ-6 קילו-וולט עד 35 קילו-וולט) המזהה נוכחות של זרמי יתר ומציין את אזור התקלה

עקרון פעולה:

• גילוי שדה מגנטי: המכשיר תלוי לחוט או הותקן קרוב לחוט ומודד באופן רציף את פרמטרי הרשת. כאשר מתרחש קצר חשמלי, הזרם בקו עולה בחדות, מה שגורם לשדה המגנטי שמסביב להתעצם פי כמה
• גילוי תקלות: חיישנים (לרוב מבוססים על סלילי רוגובסקי או אפקט הול) מזהים נחשול זה ומזהים אותו כתקלה
• העברת אותות: המכשיר עובר מיד למצב חיווי: נורית LED בהירה נדלקת (לגילוי חזותי מהקרקע) ו/או אות אלחוטי נשלח למרכז הבקרה

אלגוריתם איתור תקלות

1. הקו מחולק למספר מקטעים (שדות), כל אחד עם מחוון.
2. מערכת ההגנה מפני תקלה מנתקת את אספקת החשמל, אך לאחר בדיקת הקו, המוקדן רואה שהתקני הגנה מפני תקלות פעלו רק במקטע מסוים.
3. החיישנים הממוקמים לפני התקלה (קרוב יותר לתחנת המשנה) רושמים את הזרם. ההתקנים הממוקמים אחרי התקלה נשארים במצב שינה.
4. הצוות נוסע ישירות למקטע הבעייתי, ובכך נמנע מהצורך לבזבז שעות בבדיקת כל הקו שאורכו קילומטרים רבים

חיישן זרם הקצר הדיגיטלי הקבוע, נועד לאתר את אזור גילוי התקלות עבור תקלות קצר (פאזה-לפאזה) בקווי חשמל עיליים  של 6-35 קילו-וולט ברשתות חלוקה. שימוש בחיישן מקצר את זמן גילוי התקלות. חיישן זרם התקלה מיועד להתקנה על עמוד מתח גבוה במרחק של 1-1.5 מטר מתחת לקווי החשמל. כדי לזרז את החיפוש, מומלץ להתקין את החיישן במרחק של לא יותר מ-2 ק"מ זה מזה

פרסום

בקטע קו החשמל העילי בו זורם זרם קצר חשמלי, מופעלים חיישנים המספקים אותות אור אדומים למשך 24 שעות, המציינים שזרם תקלה זרם בקטע זה. כאמור, מיקום הקצר חשמלי ממוקם בין החיישנים האחרון מתחנת האספקה ​​שהופעל לבין החיישן הראשונה הממוקם במורד הזרם ולא הופעל

שידור רדיו ו/או GSM אפשרי גם כן. חיישן מתאפסת אוטומטית לאחר 24 שעות או כאשר מתח מופעל לקו. ניתן גם לכבות את האותות האדומים ולעבור למצב ניטור נוכחי על ידי הצמדת מגנט קבוע

האפשרי, שגלאי זרם התקלה יהיה מורכב על תושבת באמצעות ברגים.

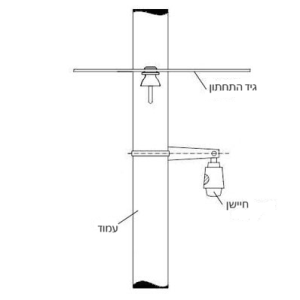

מכלול הגלאי והתושבת מורכבים על עמוד מתח גבוה במרחק של 1-1.5 מטרים מהמוליך התחתון באמצעות סרט הרכבה.

יתרונות

• מפחית את זמן איתור התקלות
• התקנה ותחזוקה קלות
• ללא מתגים או הגדרות במהלך הפעולה
• זיהוי אמין של אות האור הפועם
• האזעקה מופעלת על ידי סוללת ליתיום מובנית אחת לכל אורך חייה
• כולל יחידת בדיקת מתח סוללה ותחזוקה מלאה
• עלות נמוכה
• אפשרות לשידור רדיו ו/או GSM
