מיקום התקנת מפסק מגן: מה נכון ואיך לעשות את זה נכון?

הקדמה – בואו נחזור ליסודות

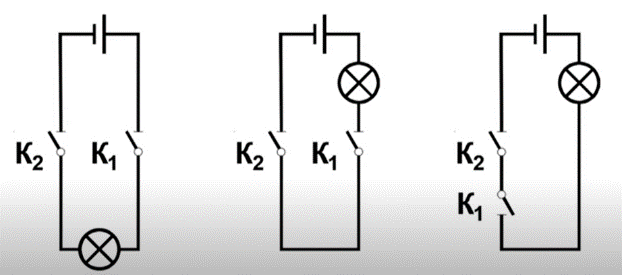

כדי להתחיל, נחזור קצת לבית הספר – או בעצם, לגן הילדים. נסתכל על תרשים פשוט, שבו יש לנו מקור כוח, צרכן, מתגים, ועוד כמה רכיבים בסיסיים.

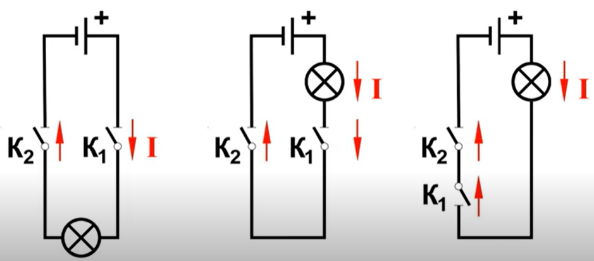

כשמסדרים את הרכיבים במעגל, ניתן לשנות את הסדר שלהם – מקור כוח, מתג, צרכן – והמעגל ימשיך לתפקד כרגיל. כך גם במקרה של וקטורי הזרם: הסדר אינו משנה את התוצאה.

פרסום

אבל כשמדובר על מיקום מפסק המגן (ממסר פחת), עולה השאלה – האם נכון להתקין אותו לפני מפסק הזרם (המפסק האוטומטי) או אחריו?

מהי הדרך האידיאלית להתקנת רכיבי ההגנה?

אם הייתי חלק מועדת רישוי לחשמלאים, הנה הסדר שהייתי ממליץ עליו:

1. מפסק זרם ראשי
2. מונה חשמל
3. מפסק מגן ראשי (300mA או 100mA)
4. מפסק מגן משני (30mA או 10mA)
5. מפסקי זרם קבוצתיים (אופטימלי – 3 יחידות לכל מפסק מגן).

למה זה חשוב?

השאלה המרכזית היא איך להתקין את מפסק המגן כך שלא ייפגע כתוצאה מקצר במעגל. מפסק מגן יכול להיפגע אם זורם דרכו זרם קצר בעוצמה גבוהה.

זרם קצר ומהירות התגובה

כדי להבין מדוע, נסתכל על הנתונים הבאים:

• מהירות הזרם קרובה למהירות האור: 300,000 קמ"ש.
• מפסק זרם מגיב לזרם קצר בתוך 0.02 שניות.

בחישוב מהיר נגלה שבתוך הזמן הזה, זרם קצר יספיק לעבור מעל 5,000 ק"מ. זהו נתיב ארוך מספיק כדי לכלול את כל רכיבי המעגל: מפסק זרם, מפסק מגן, כבלים, ותחנת המשנה.

מדוע מפסק מגן לא נשרף?

מפסק המגן אינו נשרף מכיוון שתהליך הנזק (המסת בידוד הכבלים, חימום הגוף) דורש זמן אינרציאלי ארוך יותר משתי מאיות השנייה שהמפסק זרם זקוק להן כדי לנתק את הזרם.

אז איפה עדיף למקם את מפסק המגן?

ההעדפה למיקום מפסק המגן תלויה בעיקר בנוחות ההתקנה והחיבור.

סדר אפשרי:

1. מפסק זרם קודם:
   במיקום זה, הפאזה עוברת דרך המפסק זרם למפסק המגן, בעוד האפס נשלח ישירות למפסק המגן. הכבל המחובר לצרכן עובר רק דרך מפסק המגן ופס ה-PE (הארקה).
2. מפסק מגן קודם:
   אם מפסק המגן ממוקם ראשון, הכבל היוצא לצרכן חייב להתחבר דרך שני התקנים: הפאזה למפסק זרם, והאפס למפסק המגן. זה פחות נוח ועלול לבלבל.

מסקנה:

כשמדובר בזוג רכיבים בלבד (מפסק זרם + מפסק מגן), עדיף למקם את מפסק הזרם לפני מפסק המגן.

כיצד להגן על מפסק מגן מעומס יתר?

מפסק מגן מיועד להעביר זרם נומינלי מרבי לאורך זמן ללא נזק למגעיו. אם זורם זרם גבוה מהערך הנומינלי, המגעים מתחממים והגוף עשוי להימס.

פרסום

איך להימנע מזה?

• יש לוודא שמפסק הזרם "מגן" על מפסק המגן, כך שהוא ינתק את הזרם בעומס יתר לפני שמפסק המגן נפגע.
• בוחרים מפסק מגן שזרמו הנומינלי שווה או גבוה במעט מזה של מפסק הזרם.

דוגמה לחישוב:

מפסק זרם של 25A יפעל בעומס יתר כשזרם עולה על 28A (עלייה של 13%). אם מפסק המגן גם מדורג ל-25A, קיימת סבירות שהמגעים שלו יתחממו. כדי למנוע זאת, בוחרים מפסק מגן בעל זרם נומינלי גבוה יותר.

ומה אם יש כמה מפסקי זרם?

כשמספר מפסקי זרם מחוברים לאותו מפסק מגן, יש לחשב את הזרם המרבי האפשרי ולוודא שמפסק המגן מתאים לזרם זה.

העדפה לפי יצרן:

אם מפסקי הזרם ומפסק המגן מיוצרים על ידי אותו יצרן, ניתן לבחור רכיבים עם אותו זרם נומינלי – היצרן לוקח בחשבון את כל הניואנסים.

סיכום

1. מיקום מפסק מגן: עדיף למקם את מפסק הזרם לפני מפסק המגן, לנוחות והפחתת טעויות חיבור.
2. בחירת דירוג מתאים: מפסק המגן צריך להיות שווה או גבוה במעט מהזרם הנומינלי של מפסק הזרם.
3. שיקול יצרן: מומלץ לבחור רכיבים מאותו יצרן, שמבטיחים התאמה טובה יותר בין הרכיבים.

ואם יש דעות שונות?

לא כולם יסכימו עם דעה זו, אבל זוהי דעתי האישית, המבוססת על ניסיון וידע מעשי.
