מפסק מגן עם פונקצייה של ניתוק מרחוק



לאחרונה כתבתי הרבה אותיות ומילים וכל זה בכדי לומר שניתן להשתמש במכשיר הגנה דיפרנציאלית (מפסק מגן או מפסק משולב) לניתוק מרחוק, או יותר נכון כאמצעי ניתוק

הסיבה לניתוק יכולה להיות גם נתון חשמלי וגם לא חשמלי (לדוגמה, חיישן או גילוי אש)

פרסום

מדובר במיזוג, שילוב, בצומת – בטיחות אש ובטיחות חשמל. נישה עסקית זאת אינה תפוסה

אבל אולי נראה שאני מפנטז על משהו. לא, הפתרון הזה ידוע ולא הומצא על ידינו

דוגמה, ביצרן גרמני DOEPKE

יש להם מפסק מגן דגם FT

ממסר פחת עם פונקציית הפעלה מרחוק (בדיקה). עם גרסה זה, המגעים של לחצן המפסק מגן Test  המובנה יוצאים בנוסף למודול נוסף (0.5 מודול), שבעזרתו ניתן להפעיל את פונקציית הTest  עם פקודה יציאה NC על ידי התקן חיצוני. הפקודה לניתוק הממסר פחת יכולה להגיע ממערכות חירום שונות, למשל, גלאי אש

גרסת FT: בגרסת FT, מגעי כפתור הבדיקה מנותבים ל-2 מהדקים נוספים. כאשר התקנים אחרים מחוברים במקביל לכפתור הבדיקה, למשל התקני אזעקה, ניתן לנתק מרחוק מתקנים חשמליים או חלקים מהם על ידי הפעלת מעגל הבדיקה. 2 מהדקים אחרים שייכים למגע העזר, שנסגר כאשר המפסק מופעל

עוד דוגמה, כי פיקוד מרחוק מסופק על ידי יצרנים אחרים גם

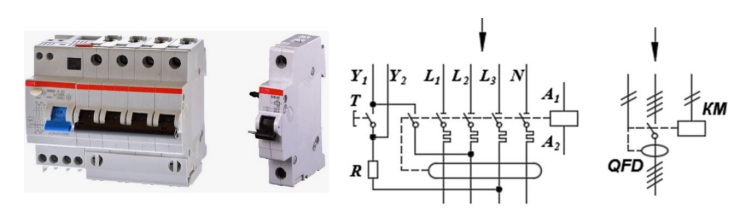

דגם ABB DS204 A-B50/0.03 עם יציאות Y1-Y2 למטרה זו.



אבל כאן באה בעיית האמינות

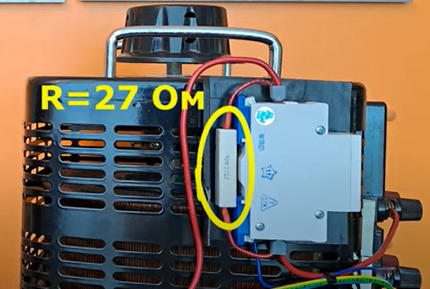

אם הנגד הפנימי נשרף, תצטרך להחליף את המפסק כולו. הנגד החיצוני זול יותר להחלפה

הבעיה השנייה קשורה למהירות התגובה (הפעלה)

הנגד הפנימי נבחר על סמך זרמים קטנים, כך שזמן הנסיעה ארוך למדי. תמיד ניתן לבחור את הנגד החיצוני כך שיקבל את זמן ה הפעלה מינימלי (פחות מ-0.04 שניות)

בנוסף, כאשר העומס הוא חיצוני, ניתן להשתמש במעגל RC במקום נגד ואף לכבות את המפסק בהיעדר מתח באמצעות ספק כוח גיבוי





פרסום

מערכת הבקרה אינה דורשת בחירה של דגמים ספציפיים של התקני זרם דיפרנציאליים.

אם מתקן החשמל קיים ופעיל, אין צורך לשנות דבר. רק לחבר  מקביל את מעגל הבקרה.

אם צריך להחליף את המפסק, ניתן לבחור כל מפסק (של כל יצרן) לפי המאפיינים העיקריים
