במאמר זה אציג שיטות לניטור טמפרטורה בחיבורי מגע בלוחות חשמל, נושא קריטי להבטחת בטיחות ואמינות המערכת. בעבר כבר כתבתי על פתרונות פשוטים כמו מדבקות חום שמשנות צבע או פולטים גז בזיהוי התחממות. עם זאת, פתרונות אלו אינם מספקים עקביות ואמינות נדרשת לניטור בטיחותי, במיוחד בלוחות חשמל סגורים ובעלי עומס רב.
למה חשוב למדוד טמפרטורה בחיבורי מגע?
התחממות בחיבורי מגע היא אחד מגורמי הסיכון המשמעותיים בלוחות חשמל. מגעים לא יציבים או לא תקינים יכולים להוביל לחימום יתר, לקרינה מגנטית גבוהה ואף לשריפה. רוב ההגנות המובנות בלוחות החשמל, כמו מפסקים אוטומטיים ומגני מתח, אינן מזהות מצב של התחממות בחיבורי מגע, ולכן יש צורך באמצעי ניטור ייעודיים שיבטיחו זיהוי מהיר של התחממות לא רצויה.
שיטות מוכרות לניטור טמפרטורה

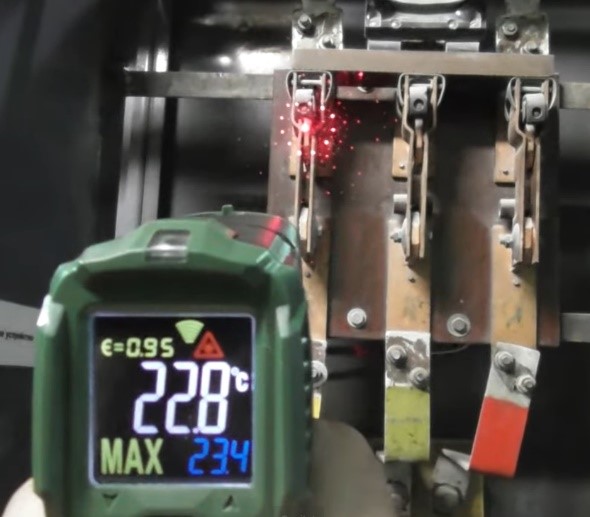

1. **פירומטר:**
– רב-תכליתי ונוח לשימוש למדידת טמפרטורה בנקודות ספציפיות. עם זאת, מדובר במכשיר ידני, מה שדורש מהמשתמש לבחון את לוח החשמל באופן מתמיד – דבר שמעלה את הסיכון לגורם האנושי.
פרסום

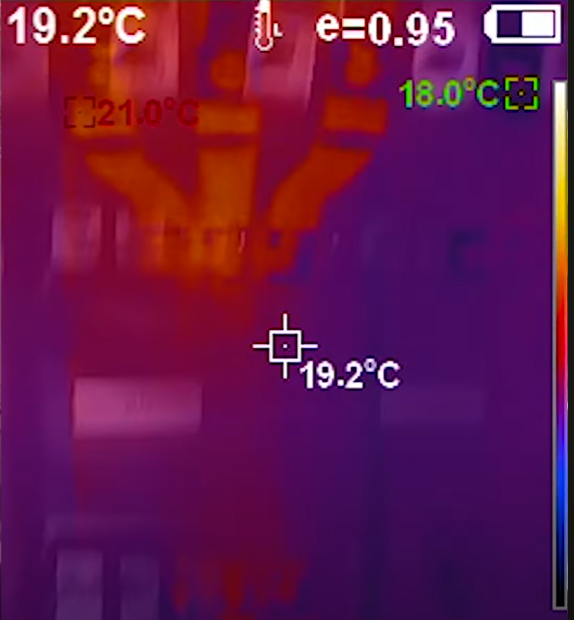

2. **מצלמה תרמית:**
– מכשיר מתקדם שמספק תמונה תרמית מלאה של הלוח, וניתן לזהות באמצעותו את החיבורים החמים. עלות המצלמה גבוהה והשימוש בה אינו יעיל בלוחות חשמל סגורים.
3. **ניטור רציף באמצעות ממסרי וחיישנים ייעודיים:**
– שיטות מתקדמות יותר כוללות מכשירים המנטרים את הטמפרטורה באופן רציף ללא תלות בהתערבות אנושית. פתרונות אלה מתאימים במיוחד ללוחות חשמל תעשייתיים המאפשרים גישה מוגבלת לחיבורים הפנימיים.
פתרונות ניטור מתקדמים
ממסר קקטוס

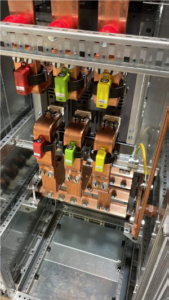

– **ממסר הקקטוס** מאפשר ניטור טמפרטורה כולל בכל לוח החשמל, ומתאים במיוחד למקומות בהם קיימים 90+ מודולים. הוא נועד לניטור טמפרטורה בזרמים ובפסי DIN ונמצא לרוב בלוחות חשמל תעשייתיים גדולים.
#### מכשיר ניטור חיבורים "מליסה"

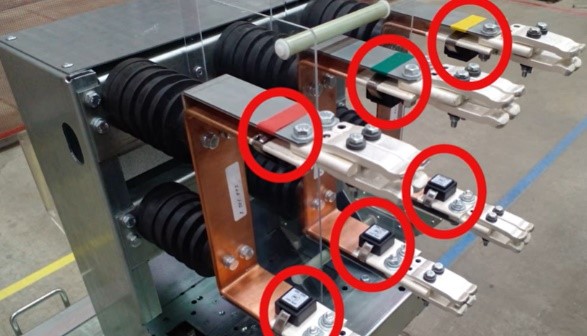

– מכשיר ניטור חיבורים מדגם "מליסה" כולל סדרת חיישנים שמתחברים לפסי חשמל או לגידים קרוב לנקודת הקצה. חיישן זה מופעל על ידי הזרם הזורם במוליך ומשדר מידע רציף על מצב החיבור. ממסר קולט את המידע מכל החיישנים, כך שאפשר לקבל התרעות חירום או אזהרה. ניתן לחבר עד 32 חיישנים לממסר בסיסי, ותחנת הניטור מצוידת באלגוריתם שמתריע על הפרשי טמפרטורה בין פאזות שונות.
ניתן לחבר עד 32 חיישנים לממסר בסיסי, ותחנת הניטור מצוידת באלגוריתם שמתריע על הפרשי טמפרטורה בין פאזות שונות.
Smart Thermo

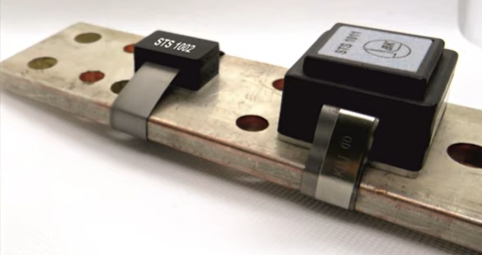

– פתרון נוסף למדידת טמפרטורה בחיבורי מגע הוא ה-Smart Thermo. חיישן זה לא זקוק לסוללה, שכן הוא מופעל ישירות על ידי הזרם החשמלי במעגל, ומתחבר פעם בשנייה כדי למדוד את הטמפרטורה. מתאים לניטור מתמיד של נקודות מגע קריטיות ומספק התרעות מיידיות למערכת הבקרה.

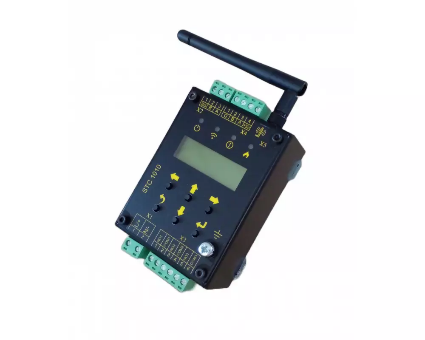

מכשיר נוסף למדידת טמפרטורה מתמדת בנקודה אחר נקודה והעברת מידע איפשהו ל"ראש"
פרסום
החיישן גם לא צריך סוללה. הוא מופעל על ידי זרם במעגל החשמל. מתחבר פעם בשנייה ומודד טמפרטורה, זרם מינימום 5 אמפר
חיישנים הם בגודל שונה
סיכום
הניטור הקבוע והמדויק של טמפרטורה בחיבורי מגע הוא הכרחי לשמירה על בטיחות ואמינות בלוחות חשמל. המעבר לשימוש בממסרים וחיישנים ייעודיים מאפשר ניטור רציף ומניעת התחממות יתר באמצעות התרעות אוטומטיות. שימוש בפתרונות אלו מצמצם את הסיכון לתקלות ולפגיעות אפשריות במערכת החשמל, והופך את הניטור למדויק ויעיל יותר מכל פתרון ידני אחר.
