בפריסה מואצת של מוצבים, מחנות ומתקנים ביטחוניים, אנו נתקלים לעיתים קרובות בבעיות תשתית חשמל שנובעות משימוש מאולתר בגנרטורים כמקור חשמל עיקרי. בעוד שגנרטור נחשב לפתרון חירום זמני, בפועל הוא משמש לעיתים קרובות כפתרון קבוע – ולעיתים לאורך חודשים ואף שנים. במצבים אלה, חשוב לבחון את השימוש בגנרטורים לא רק מנקודת מבט של זמינות אלא גם של יעילות, בטיחות ועלויות תפעול.
היבטי שימוש בגנרטור כמקור כוח קבוע
שימוש רציף בגנרטור מלווה באתגרים רבים. הרעש, רעידות הדיזל, והריח החריף של הפליטה מקשים על שימוש במרחבים רגישים, ועלולים לגרום לעייפות, מתח ואף להפרעה תפקודית של אנשי הצוות. כמו כן, תחזוקה שוטפת הכוללת תדלוק, החלפת שמנים, טיפול במערכות קירור ושחיקה של רכיבים – יוצרת הוצאה תקציבית ניכרת. רק צריכת הסולר לבדה עשויה להגיע למיליוני שקלים בשנה.
הצעות לפתרונות משולבים
במציאות זו נולדים פתרונות יצירתיים:
פרסום
- שילוב של מערכות סולאריות עם סוללות ליתיום ואינוורטרים, ליצירת מערכת היברידית שתשמר את פעילות המתקן גם במקרי כשל של מקור אחד.
- פריסת רשת הארקות סביב משטחי בטון לא מוארקים – פתרון מעשי במיוחד בקרקעות יבשות, שבהן אין הארקת יסוד.
🖼️ [מקום לתמונה: דיאגרמת מערכת היברידית – גנרטור, פאנלים סולאריים, סוללות ואינוורטר]
חוסר איזון בעומסי פאזה
גנרטור תלת-פאזי מספק את הספקו בשלוש פאזות נפרדות. לצורך הדוגמה, גנרטור בהספק של 60 קילוואט אמור לספק 20 קילוואט לכל פאזה. אך בעבודה שוטפת, כאשר צרכנים חד-פאזיים מחוברים רק לחלק מהפאזות – נוצר חוסר איזון בעומסים. פערים של יותר מ-20%-25% בין הפאזות גורמים להתחממות סלילים, לירידת מתח, לזרמים עודפים בנוייטרל, לשחיקה מואצת של הרכיבים ואף להשבתה פתאומית.
יש להבחין בין איזון מתחים, המתבצע באמצעות מוליך האפס (ניוטרל) ברשתות מוארקות, לבין איזון עומסים – נושא המאמר הנוכחי.
מבנה הרשת
רשתות תלת פאזיות מוקמות לרוב עם 4 או 5 מוליכים:
- שלוש פאזות (L1, L2, L3)
- אפס (N)
- הארקה (PE) – נפרדת או משולבת עם האפס
במקרה של עומס שווה בכל פאזה – הסכום הווקטורי של הזרמים שווה לאפס. אך בפועל, עומס חד-פאזי בלתי מאוזן יוצר זרם עודף באפס, ולעיתים אף תזוזה של נקודת האפס.
ההשלכות של חוסר איזון תלת-פאזי
בגנרטורים תלת-פאזיים, עומס לא אחיד בין הפאזות מוביל לנזקים תפעוליים:
- חימום יתר של סלילים
- ירידת מתח פתאומית
- בלאי מואץ
- שימוש מוגבר בשמן ונוזל קירור
- כשל מערכות בקרה והגנה
דוגמה מהשטח
במוצב מסוים, הגנרטור מזין שני כבלים תא"מ 70 וכבל N2XY 3X10 המחובר לגופי תאורת חוץ. בפועל, כל גופי התאורה מחוברים רק לשתי פאזות, והפאזה השלישית לא בשימוש כלל. הבעיה מחריפה כאשר מדובר בגופי תאורה מסוג LED, שזרם ההתנעה שלהם עלול להגיע לפי 5–10 מהזרם הנומינלי. תוצאה: ירידת מתח חדה בעת ההדלקה, האטת פעולת הגנרטור והקפצת מפסקי זרם.
פתרון חלקי: הפעלת ממסר השהייה המדליק חלק מהגופים באיחור קל – למשל 3 שניות.
הפתרון ההנדסי: שנאי סימטרי

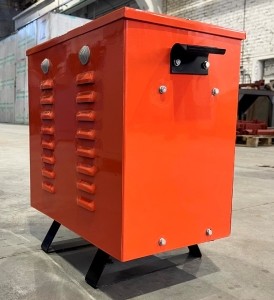

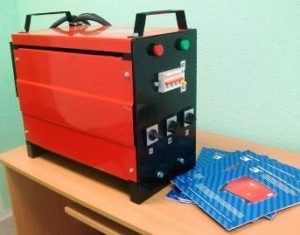

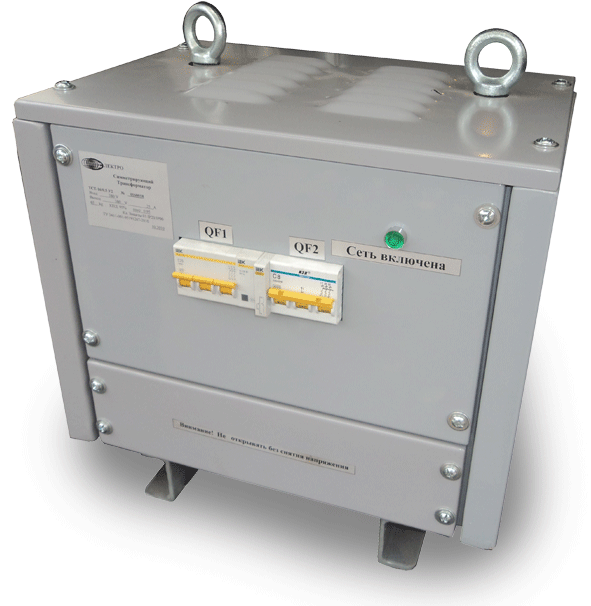

שנאי סימטרי מיועד לפצות על חוסר איזון בין פאזות בצרכנים חד-פאזיים. הוא מבוסס על שנאי תלת פאזי רגיל, שבו הסלילים הגבוהים והנמוכים מחוברים בכוכב (Y), אך כולל סליל פיצוי נוסף – הממוקם סביב הסלילים במתח הגבוה. הסליל נועד לשאת את זרם העומס הנומינלי של פאזה אחת, ונכנס לפעולה רק כאשר נוצר חוסר איזון.

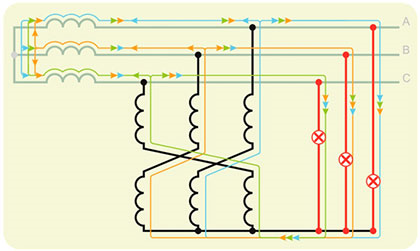

כאשר מופיע זרם עודף באפס – הזרימה במעגל המגנטי של השנאי מקוזזת על ידי הסליל הסימטרי, ובכך נשמרת סימטריה של מתחי הפאזות גם בעומס אסימטרי.

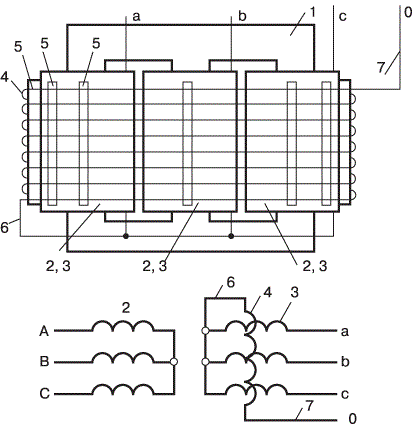

מבנה שנאי סימטרי
- ליבת ברזל תלת-פאזית (מעגל מגנטי)
- סלילי מתח גבוה (HV)
- סלילי מתח נמוך (LV)
- סליל פיצוי (Compensation winding)
- חיבור הסליל לאפס
- קצה הסליל המוצא
יתרונות השנאי הסימטרי
- איזון מדויק של מתחים גם בעומס חד-פאזי
- הפחתת הפסדי חום
- שיפור זרם קצר חד-פאזי
- הגברת האמינות של מערכות הגנה
המאפיינים האנרגטיים של השנאי כמעט ואינם משתנים – אך היעילות עולה משמעותית.
פרסום

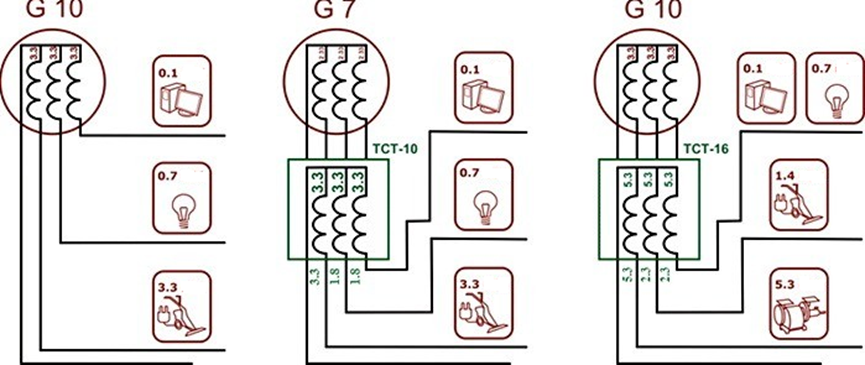

כיצד פועל המנגנון?
השנאי מבצע חלוקה מחדש של הזרם:
- 50% מהעומס נשאר בפאזה המקורית
- 25% מועבר לכל אחת משתי הפאזות הנותרות
כך מושגת חלוקה שוויונית יותר – ומתקבל שיפור ממשי באיזון המערכת.
סיכום
שילוב שנאי סימטרי באתרים עם גנרטורים תלת-פאזיים מספק מענה מקצועי, בטיחותי וכלכלי לבעיות חוסר איזון עומסים. זהו פתרון שכדאי לשלב כבר בשלב התכנון ההנדסי, במיוחד כאשר מתוכננת פעילות רציפה של מתקנים חשמליים תחת עומסים משתנים.
