השם "ממסר פחת מסנוור" הוא קצר, נוח, אבל לא לגמרי נכון

אני עדיין נלהב מפתרון תעלומות. מדוע מדי פעם ממסר פחת שהוא  תקין  לחלוטין לא עובד, ולפעמים  בדיוק הפוך הוא עובד בלי סיבה, כביכול. מתי שאין עומס בכלל והפאזה לא מחוברת אפילו. הנושא הזה עלה בגלל העובדה  שהחלו לבדוק את יכולת השירות של ממסרי פחת על ידי לחיצה על כפתור "הבדיקה"  כתוצאה מכך  חברות ומפעלים נאלצו להחליף מאות ממסרי פחת

פרסום

אולי יש משהו שאנחנו לא יודעים?

אבל בואו נפנה לניסויים

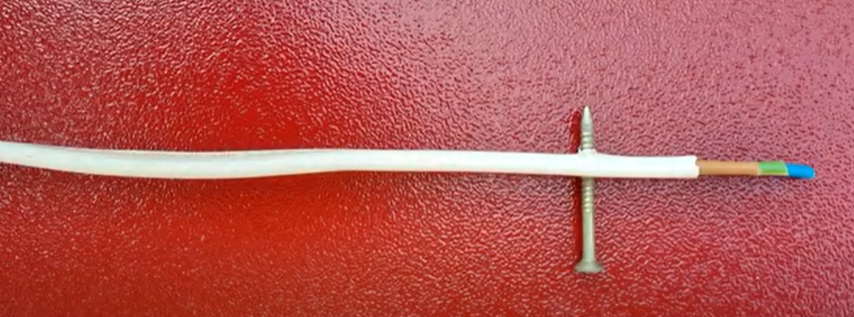

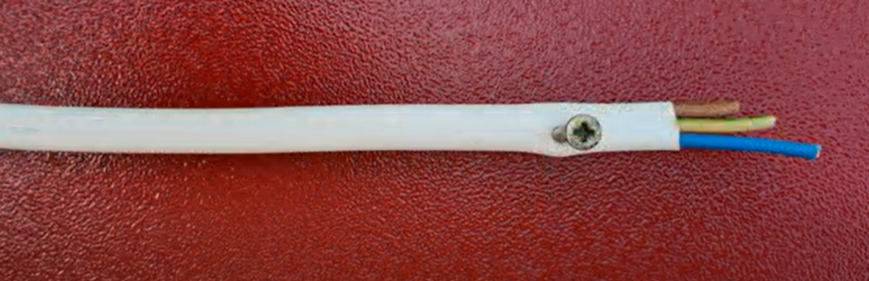

נניח שהבורג נכנס לכבל. ישנן סיבות נוספות לקצר חשמלי. למשל עקב כניסת מים/ לחות בשקע שהותקן בחוץ

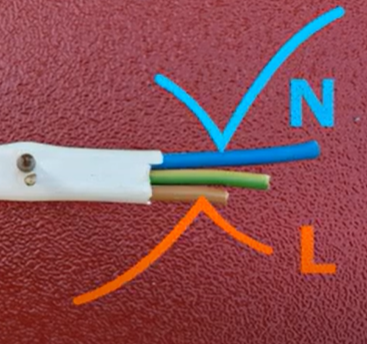

• אם היה קצר חשמלי בין המוליכים של הפאזה לאפס, המפסק זרם אוטומטי יצטרך להתנתק

• במקרה של קצר חשמלי בין הפאזה למוליכי הארקה, ההגנה מסופקת על ידי ממסר פחת, אבל עם זרם די מספיק אז גם מפסק הזרם יגיב
•

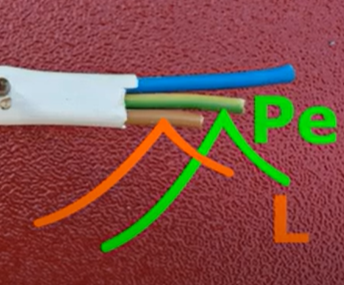

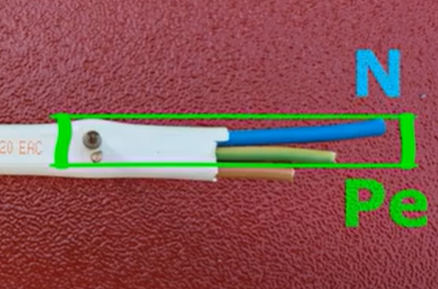

• אבל נניח שיש קצר בין אפס לארקה

לאחר תקלה כזו המפסק זרם בטוח לא יכבה את החשמל. ממסר הפחת מתנהג בצורה בלתי צפויה. נראה אילו אפשרויות עשויות להיות באמצעות הרכבה פשוטה

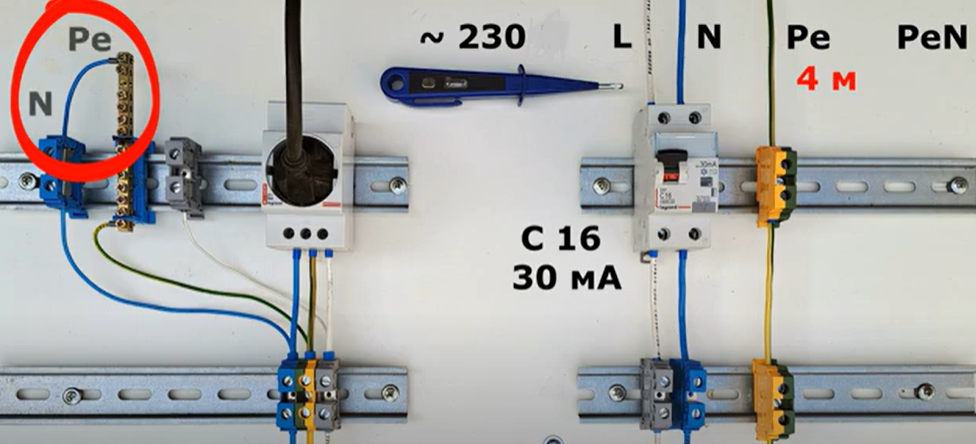

מעגל תלת-חוטי. מערכת TNC-S. כלומר בשיטה מוליכי אפס והארקה מחוברים (נעסוק במערכת TT בנפרד). עד לנקודת ההפרדה של מוליך ה-PEN יש לנו כ-4 מטרים. המוליכים אינם מעוותים לטבעות, אלא תלויים על הקירות. חשוב לציין זאת, מכיוון שהרבה דברים משפיעים על התוצאה: התנגדות מוליכים, התנגדות מעבר של חיבורים, קיבול הדדי של מוליכים, השראות, חלקי מבנה מפלדה, נוכחות של רכיבים כגון משנקים וקבלים. אבל בואו נשאיר את כל זה למחקר הבא, לעת עתה מספיק מוליכים. מספקים הגנה באמצעות ממסר פחת של 16 אמפר, 30 מייל אמפר. הזנה חשמל מגיע מלמעלה ) המלצת היצרן קובעת שאפשר גם מלמעלה וגם מלמטה. עם זאת, באופן מוזר, גם זה משפיע על כמה השפעות)

בצד שמאל של המכלול יש שקע לחיבור העומס. התרשים מראה שיש קצר בין אפס והארקה, כמו שאומרים קצר מטלי

נעבור לבדיקות וניסויים

1. ללא עומס וקצר חשמלי

נתנו מתח. לחצנו על כפתור הבדיקה. ממסר פחת עבד. זה אומר שהמכשיר פועל כראוי

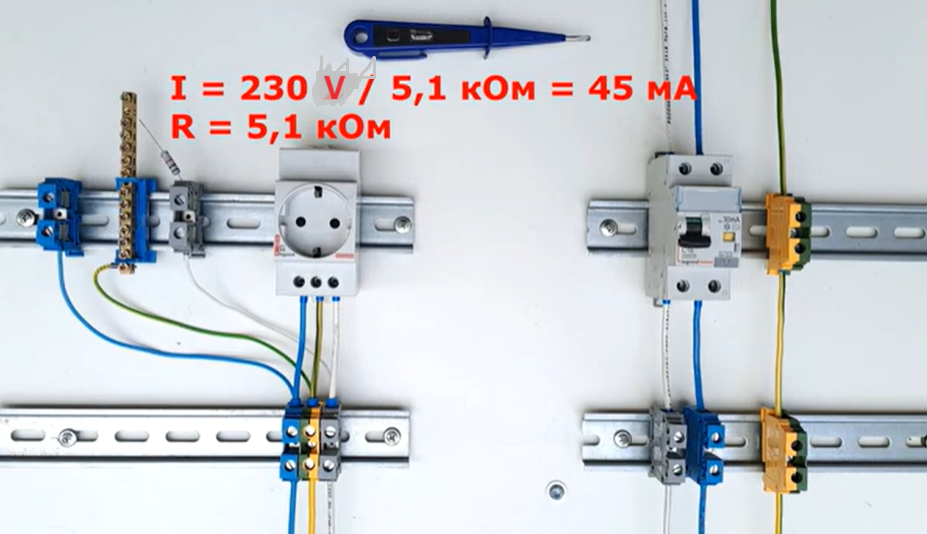

2. בדיקת קצר לארקה רגיל (קצר חד פאזי). בעזרת נגד 5.1 kOm מחברים מוליכי פאזה והארקה. ממסר פחת מיד מגיב. הזרם זליגה 45 mA

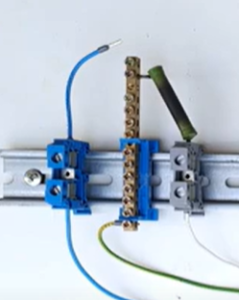

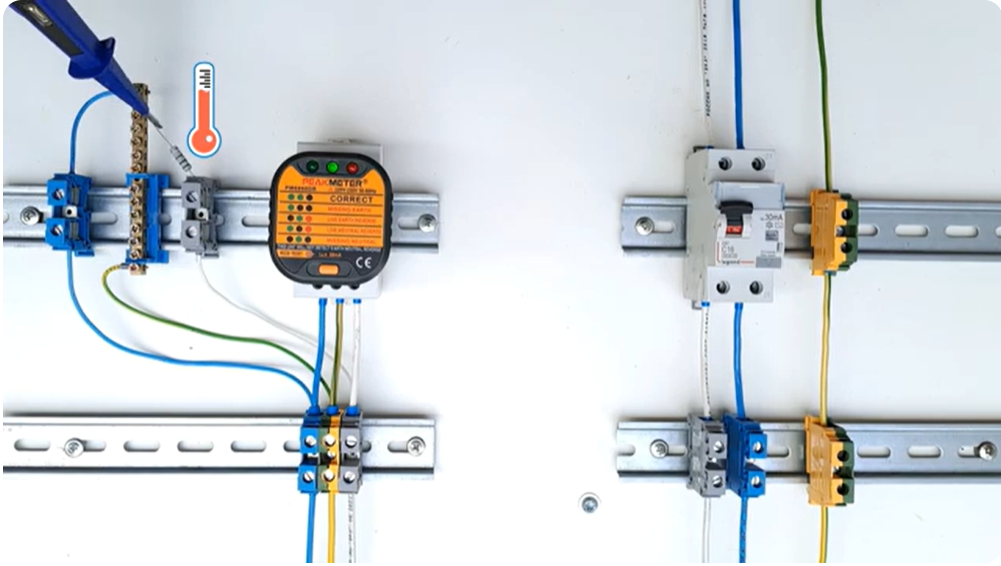

2. 3.עבור ניסוי השלישי, אנו מקצרים תחילה את המוליכים האפס וההארקה. בנוסף, נחבר טסטר שקעים (כמו תקע צהוב) לשקע. יש לו שתי נורות ירוקות דולקות. זה אומר שהחיבור נעשה כהלכה ויש מגע במעגל ההארקה. דרך אותו נגד 5.1 kOm  אנו מקצרים את מוליך הפאזה לאדמה. אין ניתוק. והנגד, אגב, מתחמם

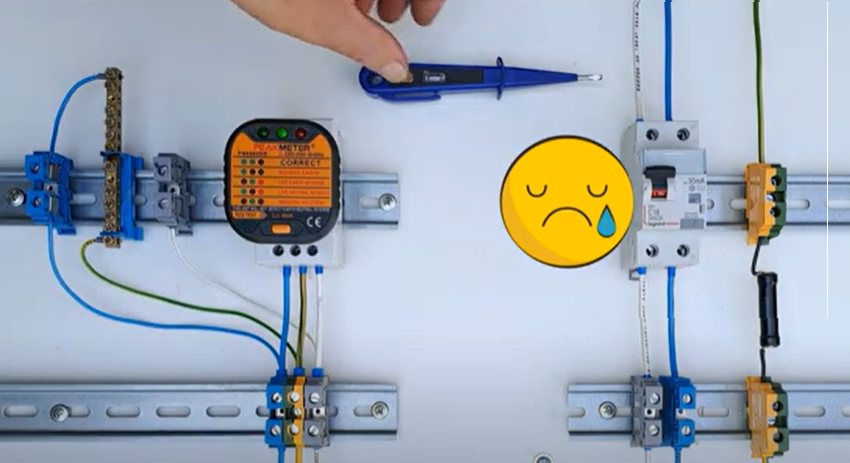

מנסים לגרום לניתוק באמצעות תקע טסטר. המחוון אדום  (זאת אומרת שיש מגע)דלק, אך הממסר פחת לא נכבה אגב, לא להחזיק את הכפתור לחוץ זמן רב, אחרת הטסטר יישרף. ניכר שההגנה הפסיקה להגיב כצפוי. איך אומרים, התרחש עיוור ממסר פחת

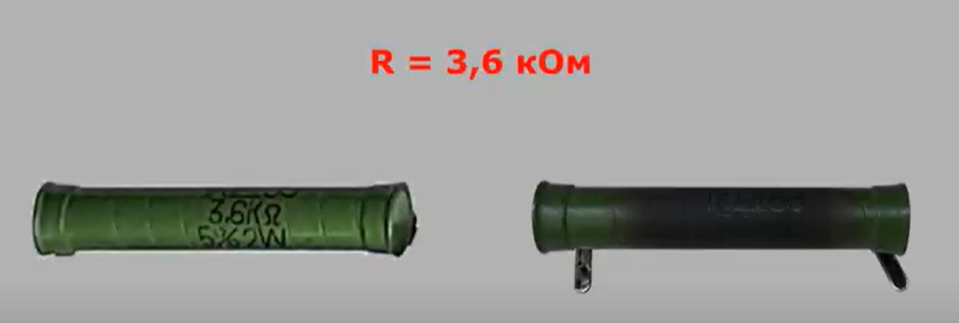

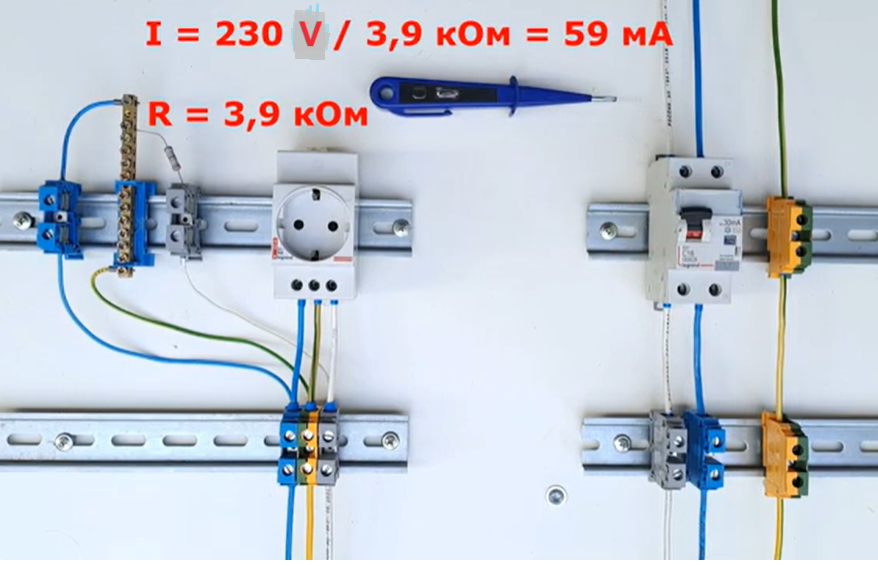

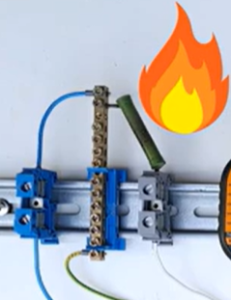

• אם ניקח נגד עם התנגדות נמוכה יותר של 3.9 kOm. אז זרם הזליגה של מוליך הפאזה לאדמה יהיה כמעט פי שניים מהערך של זרם הדיפרנציאלי. אבל ממסר לא מתנתק. הנגד מתחמם ועשן עולה ממנו

הנגד לא רק מתחמם, אלא אפשר לומר שהוא נשרף. והממסר פחת לא רואה קצר חשמלי בזרם כפול מערך התגובה שלו

אם מנתקים את המגשר בין אפס להארקה כדי לבדוק תקינות , ההגנה מופעלת באופן מידי. זה אומר שהסנוור נגרם ממגע חשמלי בין אפס והארקה

וזה גרם לנזק חמור. אם היה  נמצא בנאדם במקום התקלה במקום הנגד,  הסיפור היה יכול להיגמר חמור

נבדוק איך העומס משפיע על התוצאה

• נחבר תנור חימום 1 קילוואט דרך השקע. המגשר בין אפס להארקה פתוח. מכנסים מתח, מחברים מגשר בין אפס נ הארקה. ממסר פחת נכבה מידי. כך העומס תורם לפעולת ההגנה

נראה האם תמיד

• חוזרים לאותו ניסוי. אלא מחקים את המקרה של שקע רטוב. נסגור דרך התנגדות של 750 אוהם. למרבה הצער, העומס לא עזר ולא התרחש הניתוק

עוד כמה ניסויים כדי להראות את התלות של התוצאות בגורמים שונים

• נשנה צורה ונתיב הכבל

בחיבור בין אפס והארקה, ממסר פחת מתנתק. זה אומר שההרכבה רגישה לפרמטרים שונים. אל תתפלאו אם האפקט המסנוור לא תמיד מופיע

• להוכיח זאת פשוט על ידי מדידת זרמי התקלה

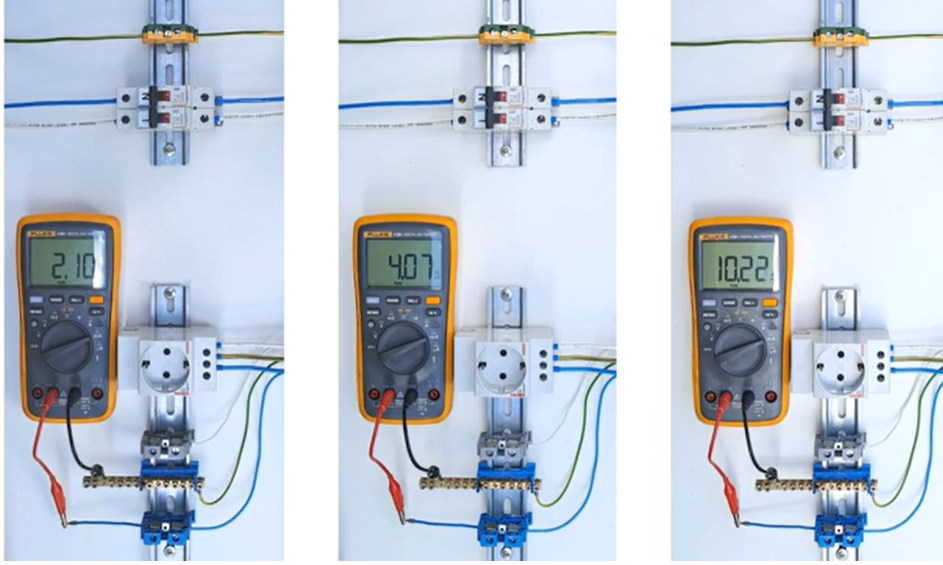

שינינו את תוואי החיווט וקיבלנו שלושה ערכים שונים: 2, 4, 10 mA. מבלי לשנות את המעגל ואת אורך המוליכים, קיבלנו פיזור עצום. יש להדגיש שמדידות בוצו ללא עומס. אם לחבר תנור או גוף חימום, זרם עולה מעל 50 mA

• נעבור למערכת TT

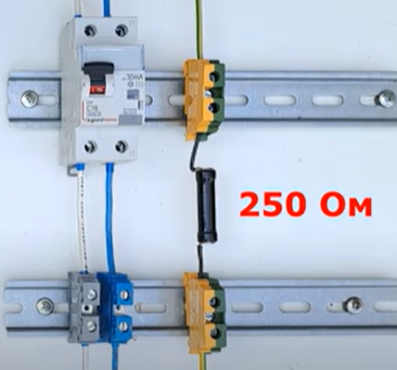

להדמיה מתאימה, נוסף נגד 250 אוהם למעגל המוליך הארקה

במציאות זה יכול להיות פחות או יותר. זה תלוי בהתנגדות להתפשטות סביב האלקטרודה הארקה, במאפייני האדמה ובהפרעות. מוליכי הארקה והאפס מקוצרים בהתחלה. אנו בודקים את פעולת הממסר פחת באמצעות כפתור הבדיקה. לא עובד. אנו מסיקים שממסר פחת התעוור שוב

–  לסיום, נבדוק את השפעת העומס במערכת TT. כבר ברור שעומסים קטנים אינם עוזרים להגנה. אז אנחנו משתמשים במאוורר חזק. יש אפשרות לשנות את שלבי העומס על המתג

בהספק 1.5 kW – אין ניתוק

בהספק 3 kW – אין ניתוק

פרסום

לכן, במערכת TT, התקלה הנחקרת מסוכנת אפילו יותר מ TNC-S

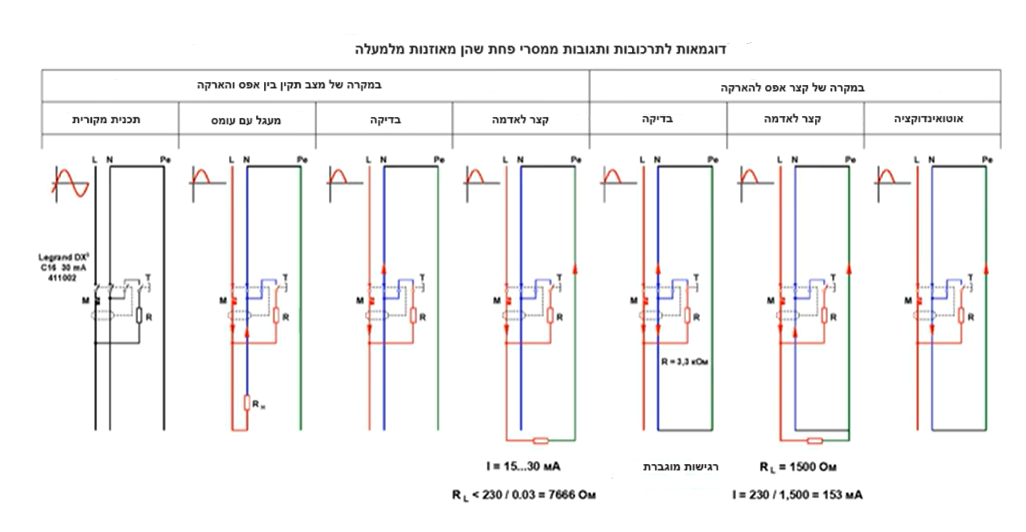

נסתכל את החצי הימני, המקרה שבו אפס והארקה מקוצרים. תראו כמה מעניין זה יוצא כשה לוחצים על כפתור "הבדיקה"

בהשוואה לבדיקות קונבנציונליות, וקטור זרם מופיע על המוליך האפס דרך ממסר פחת והוא מופנה כלפי מטה, מה שאומר שהוא מגביר את חוסר האיזון. מסתבר שעל ידי קיצור האפס והארקה, נראה שהרגישות של המכשיר מוגברת

תרשים הבא מראה את סגירת מוליך הפאזה דרך נגד של 1.5 kOm. זה הערך המינימלי שבניסויים שלנו לא גרם לניתוק. הזרם עלה על mA  150. כלומר היה גבוה פי חמישה מהערך המינימלי של זרם הניתוק דיפרנציאלי. אבל המכשיר לא עבד. אפשר לומר – עיוור. זה קורה בגלל שהזרם זורם חלקית דרך המוליך האפס. והווקטור הזרם מופנה לשנאי. זה מפחית את הזרם הדיפרנציאלי וחוסר האיזון של חיישן הדיפרנציאלי

התרשים הבא מציג את המקרה כאשר עומס גדול מחובר. ההתנגדות שלו היא הרבה פחות מ-1.5 kOm. לכן הגנה פעולת

דיאגרמה 7 הסופית מציגה את הסיבה לניתוק אקראיים. במהלך הבדיקה ראינו שההגנה לפעמים עובדת ומילי אמפרמטר מתעד את זרם.  זה נצפה גם כאשר אין עומס. מכיוון שאין מקורות ברורים של זרם, נניח שהזרם נובע מהפרעות ואינדוקציה. במקרה זה, את הווקטור הזרם יכול להיות לכל כיוון אקראי

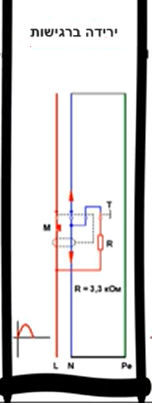

כאשר לוחצים על לחצן הבדיקה, ייתכן שהמכשיר לא יפעל. בגלל הקצר בין אפס לאדמה, הזרם הדיפרנציאלי מצטמצם כאן. זה קורה כי וקטור הזרם של מוליך הפאזה אינו עובר דרך השנאי הדיפרנציאלי. והווקטור הזרם של המוליך האפס מחולק לשני כיוונים. ונראה שרגישות המכשיר ירדה, למרות שהוא תקין במלואו

לכן אנו מסיקים שקצר חשמלי בין מוליך האפס להארקה לאחר התקנת ממסר פחת בכל מערכת הוא תקלה. קצר חשמלי כזה עלול להפריע לפעולה רגילה, לרבות הפחתת יעילות ההגנה מפני התחשמלות. זוהי הגדרה מפורטת יותר של מה שמסתתר תחת השם ממסר פחת "מסנוור"

לאבחון מעשי כדאי לדעת מה עשוי להיות קשור להתנהגות חריגה של הממסר פחת. היעדר ניתוק לא תמיד אומר שהמכשיר לא תקין. כמו כן, אל צריך להחליף מיד את המכשיר אם הוא פועל לפתע ללא סיבה נראית לעין. בדיקת המכשיר באמצעות טסטר שקעים בנקודה במעגל המרוחקת מהלוח החשמל היא בהחלט אמינה יותר מאשר לחיצה על כפתור הבדיקה בממסר פחת עצמו. טסטר שקעים בדרך כלל מגלה גם פגם במגע של מוליך ההארקה בשקע. נוצר קצר חשמלי בין אפס להארקה בעת בדיקת הבידוד באותו אופן כמו שנוצר קצר חשמלי עם מוליך פאזה

ואם מתרחשת תקלה כלשהי במערכת החשמל, אל תשכחו לשאול אנשים על הפעולות שקדמו לתאונה. תחסכו זמן רב בחיפוש אחר סיבות

אגב, במאמר הקודם, כשעניתי על שאלות רבות כיצד ניתן לבדוק את הממסר פחת אם אין חשמל, נתתי מספר דרכים (סוללות, מגנט) שכחתי עוד שאלה נפוצה. איך להבדיל ממסר פחת אמיתי  ומזויף

באינטרנט ניתן למצוא ולקרוא מספר דברים שהם שונים.-המלצה שלי, כאילו know-how – להסתכל בקטלוג מה משקל ממסר פחת אז שקול את שלך ותשווה
