שימוש בממסר פחת 4 קוטבי ברשת תלת פאזית ללא ניטרלי

נבחן את המקרים של שימוש בממסר פחת במערכת תלת פאזית ללא חוט ניטרלי, תוך שימוש בממסר מסוים כדוגמה

מעגל הבדיקה של ממסר מחובר בין מהדקים 6/5 и 7/8/N,

פרסום

במקרה של שימוש במעגל תלת פאזי ללא חוט ניטרלי, הספרות מציעה שני פתרונות אפשריים לשימוש בכפתור הבדיקה:

1) לחבר 3 פאזות למהדקים 3/4,5/6,7/8/N ומהדקים 4/3,6/5,8/7N (צד הזנה וצד העומס בהתאם)

2) לחבר 3 פאזות בדרך הרגילה (אספקת חשמל למהדקים 1/2,3/4,5/6 והעמס למהדקים 2/1, 3/4, 6/5), ואז להתקין מגשר בין המהדקים 1/1/2 и 7/8/N על מנת שהפוטנציאל של הפאזה יגיע למהדק 7/8/N..

לדעתי, במקרה של רשת תלת פאזית קונבנציונאלית עם מתח קו 400 וולט ~ (ומתח בין פאזה לאפס של 230 וולט), אי אפשר להשתמש בחיבורים אלה, כי מתח של 400 וולט יעבור למעגל הבדיקה, וכתוצאה מכך המעגל עלול להיכשל

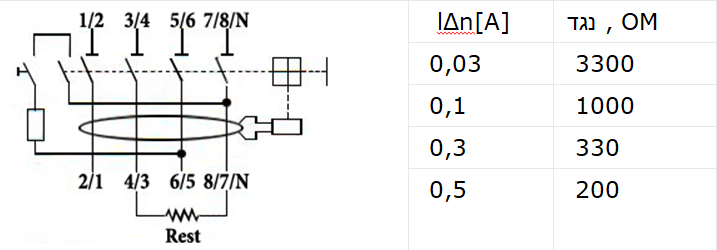

לתפקוד תקין של מעגל הבדיקה ברשתות תלת פאזיות במתח של 400 וולט (מתח קו), יש צורך לחבר נכון את הפאזות (אספקה מתח למהדקים 1/2, 3/4, 5/6 ולהעמיס למהדקים2/1, 4/3, 6/5 ). ולחבר נגד נוסף בין מסוף 4/3 и 8/7/N  (ראה תרשים וטבלה לעיל). כך, למשל, בממסר עם In = 0.03 A, יהיה נגד Rest = 3.3 kOhm בתור עם הנגד במעגל הבדיקה. rest תגרום לירידת מתח, וכתוצאה מכך נשאר מתח במעגל, פחות מ- 254 וולט. פיזור הכוח של הנגד Rest חייב להיות לפחות 4 W

בתפעול רגיל, שום זרם לא זורם דרך הנגד הנוסף, ולכן זה לא גורם להפסדי הספק נוספי

פתרון: RCD עם מוט ניטרלי משמאל

מעגל הבדיקה של ממסרים אלה מחוברת באופן פנימי בין מסופים 4/3 ו- 5/6 ותוכננה לפעול בין 195 וולט ל -440 וולט. כאשר משתמשים במערכת תלת פאזית ללא חוט ניטרלי, במקרה הזה הכול יעבוד תקין, ללא נגדים או שינוים נוספים

פרסום

בנוסף רוצה רק להזכיר דבר שכתבתי כבר.  בד"כ, במבנה שלו, על ידי היצרן מתוכנן  שבממסרי פחת ומפסקים משולבים (כמעט תמיד) המגע (הפול) אפס  נסגר לפני ונפתח אחרי של מגעים הפאזות. זה נעשה כך שהצרכן, אפילו לשבריר שנייה, מסיבה בונה כלשהי לא נשאר ללא אפס
