שנאי סימטרי

לפני כשנה וחצי פורסם כאן מאמר שנאי לאיזון זרמים



פרסום

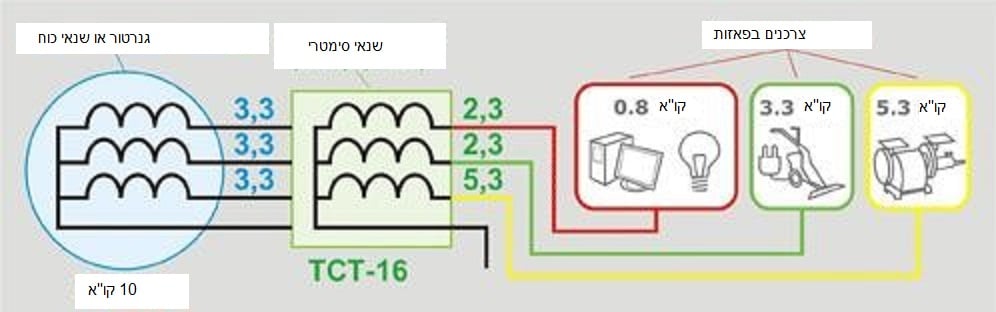

מצב עם שנאי סימטרי

בהמשך לאותו מאמר, ברצוני לספר על חידושים והתפתחויות חדשות בכיוון זה

שנאי איזון עם יחידת הגנה והתיקון מתח תלת פאזי במקרה של אובדן פאזה

אגב, אני לא ידע לקרוא בשם השנאי הזה נכון. בתרגום – שנאי סימטרי

אחד השינויים האחרונים בציוד –  דגם של שנאי סימטרי עם יחידת הגנה ושיקום מתח תלת פאזי במקרה של ניתוק פאזה

ניתוק פאזה יכול להיגרם על ידי:

– נתק או נפילת אחד החוטים ברשת עילית, שריפה של אחד הנתיכים;

– הפרת מגע באחד הפאזות

נתק פאזה קריטי במיוחד עבור צרכנים תלת פאזיים (במיוחד עבור מנועים תלת פאזיים)

שנאים איזון TST יוצרים נקודת אפס יציבה ואינם מספקים חיבור נקודת האפס של רשת האספקה ​​N1 עם האפס של השנאי N2. זה חשוב מכיוון שכאשר מחברים N1 עם N2, סימטריה המתחים מסופק לא רק עבור הצרכן שרכש והתקין את שנאי הסימטרי, אלא גם עבור צרכנים אחרים המחוברים לרשת תלת פאזית זו.

פרסום

זה מוביל לצריכת חשמל נוספת, כלומר הפסדים הן במצב יציב והן במצב סרק, מה שמפחית את היעילות ויוצר עלויות נוספות עבור הצרכן

היה חסרון נוסף, המתבטא במצבי פעולה חירום, כלומר כאשר התנתקה פאזה. במקרה זה, המתח ביציאת השנאי מחולק באופן יחסי לעומסים. ומכיוון שעומסים אלה במהלך ההפעלה יכולים להיות שונים באופן משמעותי, מתח גבוה מעל אפשר

השימוש בשנאי סימטרי עם יחידת התיקון מתח תלת פאזית, אוטומטית מבטל את כל החסרונות הללו ומגביר את האמינות של מערכת אספקת החשמל. היחידה פועלת רק במצב חירום, ולמעשה, במצב זה, יש המרה של 2 פאזות ל 3. עם זאת, יש לקחת בחשבון את הנסיבות הבאות: הפעלת מערכת תלת פאזית ניתנת על ידי שני פאזות, ולכן יש להפחית את הספק העומס במצב זה ל –2/3 מההספק הנומינלי

במקרה של הניתוק באחד הפאזות, יחידת ההגנה מספקת התיקון מתח אוטומטית בפאזה זה, כמו כן התיקון אפס. יחד עם זאת, צרכן החשמל עלול אפילו לא להרגיש שפאזה אחד נעלמה ברשת, או שאין אפס. לאחר השבת הפאזה, היחידה נכבית אוטומטית

MASTAQ
