לפעמים אני חושב שצריך להמציא מכשיר לכל מני דברים, ואז מתברר שהוא כבר הומצא, עשוי ומשתמשים בו
זה כנראה כיף
פרסום
המכשיר סוגר מחדש את מפסק זרם שהופסק רק לאחר בדיקה שאין תקלה אמיתית במעגל המוגן על ידי המפסק מגן הזה. מתאים ל-מפסקי מגן דו-קוטביים עם רגישות של 30 mA, זרם מקסימום 63 אמפר
ABB מייצרת הרבה דברים מעניינים, אפילו מוזרים. אבל אני אישית נגד הנעה ממוכנת ונגד סגירה אוטומטית. הסיבה פשוטה. לפני הפעלתו מחדש, יש צורך למצוא את סיבת ההשבתה, במידת הצורך, לבטל את התקלה ולהפעיל את המפסק לאחר שמשתכנעים שזה בטיחותי. אין עדיין מכשיר חכם מספיק שיכול לעשות את העבודה הזו עבור אדם. אומנם, ניתן להשתמש ב-RCD F2C-ARH לשליטה מרחוק. וגם כאן לא ממליצים את הכונן – מנוע על המפסק מגן. לשם כך, ישנם מפסקי זרם קונבנציונליים ללא הגנה וכן מפסקים אוטומטיים.
מפסק מגן הוא מכשיר מסובך למדי בעיצוב, לא צריך לסבך את המכשיר יותר. אם נצרך להחליף אותו, תצטרך לשלם פי שלושה
זה הכרחי על מנת להפעיל מחדש את המפסק מגן אם הוא פעל מתקלה או דליפה מקרית. הדבר דומה לפעולה של סגירה אוטומטית על קווי חשמל ותחנות משנה: לאחר שההגנה פועלת בפעם הראשונה, הסגירה האוטומטית מנסה להפעיל שוב מתח על הקו, ואם הגנה עובדת שוב, הוא נכבה עם האות " תְקלה". מכירים את זה בשם – recloser

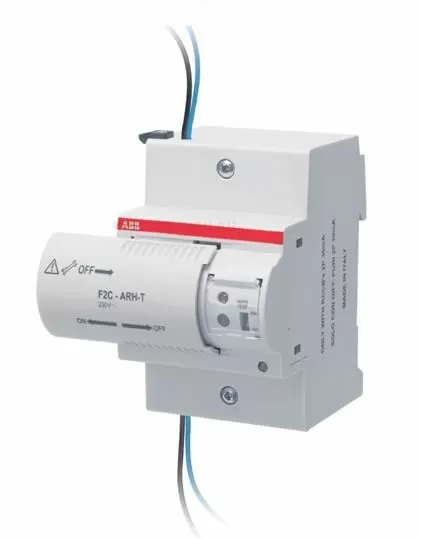

בקטלוג של ABB יכולים לגלות שיש שתי גרסאות למכשירים כאלה. F2C-ARI (מהודרת יותר) ו-F2C-ARH. ההבדל החשוב ביותר ביניהם הוא ש-F2C-ARI תומך במפסק מגן עם ארבעה קוטביים, אך דורש ספק כוח חיצוני נפרד של 12..30 וולט. ו-F2C-ARH יכול להיות מופעל ממתח הרשת הרגיל של 230 וולט, אבל באותו זמן הם תומכים רק בממסר פחת דו-קוטבי
כיצד עובד F2C-ARH? פשוט מאוד. בחזית המארז שלו יש מתג הזזה, שנראה כמו מוט פלסטיק שסוגר את ידית של מפסק מגן. אם המוט מועבר שמאלה (כך שידית המפסק סגור על ידו), אזי החזרה האוטומטית מופעלת ותפעל. אם הסרגל מועבר ימינה, הסגרה האוטומטית מושבתת ומפסק מגן יפעל כרגיל
חשוב: אם המפסק היה כבוי, והחלטת להעביר את ה-ARH לפעולה (הזז את הסרגל שמאלה), אז המפסק מגן לא יפעיל את ה-ARH. זה נעשה ליתר בטחון: מה אם עשית טעות, הקו צריך להיות מנותק, והסגירה האוטומטית "תחליט" להפעיל אותו? לכן, על מנת להפעיל את ARH תחילה עליך להפעיל את המפסק מגן ידני, ולאחר מכן להפעיל את הסוגר האוטומטי עצמו
.
ישנו LED על גוף ה-ARH, בעל שני צבעים (אדום וירוק) ומציג את המצבים הבאים של ה-ARН:
- ירוק, מהבהב — סגירה אוטומטית מושבתת במצב ידני.
- ירוק, מואר – ARН מופעל; אם המפסק מגן יתנתק, הוא יופעל שוב.
- אדום, מהבהב – מפסק מגן הותק, ARH בודקת את המעגל לאיתור דליפה
- אדום, דולק – המפסק מגן נכשל שוב, הסגירה האוטומטית כיבה אותו, תקלה
ה-ARH עצמו עובד כך. אם מפסק המגן נכשל, המערכת מנסה מיד להפעיל אותו שוב פעם נוספת. אם תוך 12 שניות של זמן (הספירה לאחור מתחילה מרגע הפעלת המפסק בפעם הראשונה) המפסק נדפק שוב, אזי הסגירה האוטומטית עוברת למצב "תקלה". אם ה-מפסק לא "נפל", אז הכול עובד כרגיל. לאחר שחלפו 12 שניות, המחזור חוזר על עצמו. כלומר, אם המפסק מגן "נפל" פעמיים ברציפות תוך 12 שניות, זה ייחשב כתקלה. אם המפסק מפסיק לאחר מ-12 שניות, המערכת תפעיל אותו כרגיל וזה לא ייחשב כתאונה
F2C-ARH להתקנה מימין למפסק מגן, קלה מאוד – הוא צריך לעמוד רק ליד המפסק. בדרך כלל, למכשיר יש זרועות המתאימות לחריצים של המפסק מגן ומונעים מהם להתרחק לאורך פס ה-DIN זה מזה
ARH יש ידית הנעה שחורה ש"מחבקת" את ידית של מפסק מגן הרגילה
חיבור ה-ARH הוא פשוט מאוד. יש לו שני חוטים בחלק העליון ושניים בתחתית. הם צריכים להיות מחוברים למגעים של מפסק מגן – וזהו. הקוטביות של החוטים אינה מצוינת. בתחתית הממסר יש מחבר נוסף עם מגע יבש. זה לא נחוץ במיוחד, מכיוון שהוא מציג רק את המצב של מתג: האם מצב אוטומטי מופעל או לא
אבל, הרשו לי לתת לכם דוגמה. זה היה שנה שעברה. השכן כיסח את הדשא וחתך את החוטים עם סכין מכסחת. ניצוצות עפו. זה היה מול העיניים שלי.
השכנה היא אמנית. היא בקשה, לתקן את הכבל, אומרת לי – משהו לא בסדר עם כבל. הצטרכתי לשכנע אותה לשלוף כבל מהשקע לפני שניגשתי
התקרבתי, אני מסתכל על הקצוות החוטים החשופים והבולטים החוצה מהבידוד כבל, אבל אין יותר קצר חשמלי ביניהם.
עכשיו תארו לעצמכם שהיה לה מכשיר שיפעיל בעצמו מתח. התקלה, על פי "דעתו" של המכשיר, כבר בוטלה. איך המכשיר יודע שהמוליכים נותרו ללא בידוד? כאן, השכנה הייתה נהרגת
פרסום
בכלל. אני בעד הנדסת חשמל פשוטה במיוחד, גם בבית וגם בתעשייה
החלטות צריכות להיות תמציתיות. שום דבר מיותר, רק ההכרחי ביותר לבטיחות
עד כה, פתרון כזה, על פי תכנית טיפוסית, מכיל שני שלבים של הגנת זרם ושני שלבים של התקני זרם דיפרנציאלי (לפי דעתי). בכפר או בסיס צבאי או דומה ניתן להוסיף ממסר מתח.
שאר "העודפים" יוצרים "רעש מידע", שמסבך מאוד את חייהם של אנשים.
יתר מזה, רעש זה מחמיר את עמדת הבעלים הן פיזית והן מוסרית.
בתים חכמים מפורסמים במיוחד בפעולות כאלה, המדווחות בטלפון שהמזגן כבה או שהמים דלפו, או קרתה בעיה אחרת
אדם מפוחד ממהר ובדרך מההתרגשות הוא נקלע לתאונת דרכים, או אולי אפילו גרוע מכך, יחטוף שבץ מוחי או התקפת לב…
בעצם, אולי בעברית אני גרוע ומבולבל, רציתי להגיד את זה ולא לפרסם את המוצר. למרות שהוא נפלא
