הצבע הנכון ללוח החשמל עקב הטמפרטורה החמה בישראל.



אנחנו חיים במדינה חמה  ולוהטת

הטמפרטורה הגבוהה ביותר בישראל (ובאסיה) נרשמה בקיבוץ טירת צבי ב- 21 ביוני 1942 – +54 °C.

פרסום

בישראל ישנם כמה אזורי אקלים, אך עדיין מזג האוויר הטרופי היבש שולט (ТА)

בתחומים רבים בחיינו אנו נוקטים באמצעים להגנה על עצמנו על רכושנו ועל הדברים בתוך ביתנו  מפני השמש, קרינת השמש, חום בלתי נסבל. לדוגמה: בוחרים צבע של  מתאים של הרכב , צובעים את גגות הבית בציפוים לבנים, מדליקים מזגנים וכו'

אבל מה קורה בתוך ארונות החשמל שלנו? שחלקם הותקנו בחוץ מתחת לקרני השמש, חלקם בתוך מכולות, יבילים, מבנים עם גגות מתכת או אסבסט ללא אוורור, ללא מיזוג. האם החום משפיע ומפריע?



בדרך כלל, הטמפרטורה המרבית של רכיבים אלקטרוניים וחשמליים המותקנים בארונות חשמל אינה עולה על 50 °C. יחד עם זאת, חיי השירות של רכיבים כאלה תלויים במידה רבה גם בטמפרטורה: מספיק להעלות אותה כ- 10 °C, והציוד יינזק קשות

במאמר הקודם, כבר מוזכר השפעת טמפרטורת הסביבה על פעולות ממסרי פחת

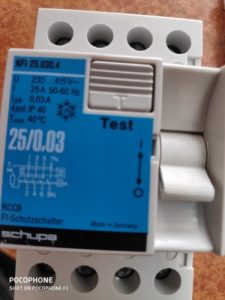

רשום על הפחת     ° С 40  Tmax

זרם נומינלי של מפסק זרם נקבע בטמפרטורה של 30°C, מה שאומר שבטמפרטורת  של 20°C זרם ההפעלה ישתנה כלפי מעלה, ויהיה שווה ל 1.12 מהזרם הנומינלי. אם הטמפרטורה של המכשיר (סביבה) היא 40°C, זרם ההפעלה של המפסק יקטן ב- 12% ויהיה 0.88 מהערך הנקוב. זה נובע מכושר החום הספציפי של הבימטל ממנו עשויה הפלטה הגנה



ואם יש מפסק חשמל אוטומטי עם מאפיין C, למשל C50, אז בטמפרטורת הסביבה של40°C

זרם ההפעלה יהיה 44 אמפר. מגבלות הניתוק המקוריות יהיו 250 ו 500 אמפר, אשר תואמות 5 ו 10 מכפילים ביחס ל 50 אמפר הנומינליים, אולם כעת הכפולות ישתנו ויהיו 250/44 = 5.68 ו- 500/44 = 11.36. אם טמפרטורת הסביבה ממשיכה לעלות מעל 40°C – אז המפסק יתקרב למאפיין D50

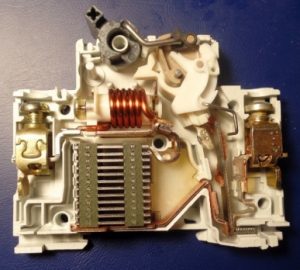

ברור, לכל מפסקי החשמל המכילים יחידת נסיעה משולבת תרמו-אלקטרית ומצוידים בפלטות bimetall רגישות לטמפרטורה יש מאפיין של זרם זמן התלוי בטמפרטורה

(מעניין, האם הבודקים לוקחים את זה בחשבון)

ברור ומובן מה הפגיעה בחום ביכולת השירות, דיוק ויעילות של המכשירי בקרה, אלקטרוניקה, מדידה…

אגב, לפי התקן בינלאומי

Machines, instruments and other industrial products. Modifications for different climatic regions. Categories, operating, storage and transportation conditions as to environment climatic aspects influence:

עבור מוצרים הפועלים בתנאי חוץ (קטגוריית מיקום 1), הניתנים לחימום על ידי קרני השמש, הערכים העליונים של טמפרטורת ההפעלה שצוין מוגדלים על ידי:

  • +15ºС אם צבע הלוח לבן או כסוף;
  • +30ºС אם צבוע הלוח עם צבעים אחרים מאלה



לכן, כנראה  זה לא פעם ראשונה ולא רק אני חשבתי האם ניתן, כדאי והגיוני לנקוט אמצעים להגנה מפני השמש והחום. אני מודע ומבין שיש מומחים טובים ממני, יצרני לוחות החשמל, תקנים… המאמר הזה הוא מחשבות בקול רם של חובב ולא מקצוען

אז הטמפרטורה האידיאלית בתוך ארון החשמל, המעניקה את האיזון האופטימלי בין חיי הרכיב ועלויות הקירור של הארון, היא בדרך כלל 35 מעלות צלזיוס



  1. צבע הלוח

ברירת מחדל של הצבע של רוב לוחות החשמל בצבע RAL 7035 (אפור בהיר)

הצבע הזה מקובל עבור לוחות חשמל ברוב מדינות אירופה. האם לא נכון, שאצלנו נשתמש ב RAL 9003 (לבן מלוכלך)

אגב, אנו לא החלטנו עבורנו איזה סוג לוחות חשמל בהתקנה חיצונית עדיף באזורים צמודים לים מתכת צבוע או פוליאסטר.  לכל אחד יש את החסרונות שלו. באיטליה,  שמזג האוויר פחות  או  יותר דומה לנו, משתמשים בעיקר בלוחות חשמל מפוליאסטר

עוד נקודה (אני מודע לכך שאני לא ממש מבין את הנושא וכותב מדבריהם של אחרים) – ניסיון מעשי מראה כי בתנאי החוץ אסור בהחלט לשים ציוד צבוע  באבקת אמייל (וכעת כמעט כל היצרנים משתמשים בו). בשל טמפרטורות ההתפשטות השונות של המעטפת מתכת והצבע, מתרחשת קריעת שכבת הצבע ומיקרו סדקים מופיעים על פני השטח. לחות נכנסת אליהם והארון מחליד, שלא נדבר על אובדן המאפיינים המקוריים. ניתן להימנע מכך על ידי כיסוי המעטפת באמייל – אם יש קורוזיה, יהיה צורך לצבוע את הארון. אפשרות נוספת היא להשתמש במתכות של קומפוזיציות מיוחדות עם תוספי פלדה ולצבוע את הציפויים המתקבלים באבקה "

מצד השני, במפעל יצור לוחות חשמל, בכדי להראות לי שאני לא צודק, יעשו שקעים במתכת וזה נראה איכותי ומשכנע





  1. ציפוי בידוד תרמי

יש כמה חומרים המתאימים. אז  אני מביא דוגמה אחת וחדשנית – חומר בידוד תרמי קרמי נוזלי

איך זה עובד

ציפוי בידוד תרמי קרמי נוזלי הוא הרכב נוזלי על בסיס מים

מורכב מקלסר אקרילי איכותי, קומפוזיציה של זרזים וקיבועים, מיליוני כדורים מיקרוסקופיים קרמים דקיקות קירות עם אוויר פרוק בפנים. הייחודיות של תכונות הבידוד היא תוצאה של ההשפעה המולקולרית העזה של אוויר בכדורים חלולים.

על פי הבדיקות, המוליכות התרמית של כדוריות קרמיקה עם אוויר פרוק, קטן מאוד

ישנן שלוש דרכים להעברת חום:





  • מוליכות תרמית – העברת חום במוצק כתוצאה מהאנרגיה הקינטית של מולקולות ואטומים מחלק יותר מחומם לחלק פחות מחומם של הגוף
  • הסעה – העברת חום בנוזלים, גזים, אבקות על ידי זרימת החומר עצמו
  • קרינה תרמית – קרינה אלקטרומגנטית הנפלטת על ידי חומר ונובעת מהאנרגיה הפנימית שלה



פרסום

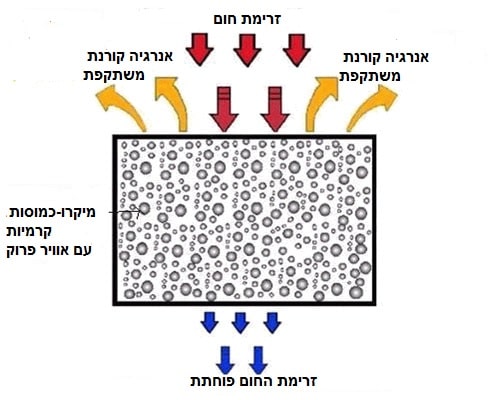

חומר בידוד חום קרמי נוזלי הוא מבנה מורכב ורב מפלסי בו ממוזערת שלוש דרכי העברת החום.

מבודד החום הקרמי מורכב בממוצע 80% ממיקרו ספרות קרמיות, בהתאם, רק 20% מקשרים יכולים להוביל חום בגלל המוליכות התרמית שלהם. חלק אחר של החום נובע מהסעה וקרינה, ומאחר והמיקרו ספרה מכילה אוויר פרוק (המבודד הטוב ביותר, לאחר ואקום), אובדן החום אינו גדול. יתר על כן, בגלל המבנה שלו, לחומר יש העברת חום נמוכה מהשטח, הממלאת תפקיד מכריע בתרמו פיזיקה שלו



תכונות בסיסיות של בידוד כזה

  • ניתן ליישום על כל סוגי חומרי הפלסטיק והמתכת עם כל צורה משטחית, תוך הפחתה יעילה של אובדן החום והגברת ההגנה מפני קורוזיה
  • שכבת בידוד תרמית בעובי של מילימטר שווה מבחינת תכונות בידוד לבידוד של 50 מ"מ של צינורות או לבנים בקיר בעובי של 1-2 לבנה
  • זהו חומר מבודד חום שאינו תומך בעירה, הוא ידידותי לסביבה ולא רעיל
  • לא יצור עומס נוסף על הלוח (עקב חללים בפנים הוא קל מאוד)
  • כימית אינה מקיימת אינטראקציה עם אלקליות ומלחים, עמיד בפני קרינת UV
  • מספק הגנה מפני היווצרות עיבוי וחשיפה ללחות, משקעים ושינויי טמפרטורה
  • הליך היישום המהיר עם מברשת או מרסס

אחריות לבידוד תרמי מהיצרן – 15 שנה בחוץ ו -30 שנה בפנים

במקרה של הגנת לוחות חשמל, הייתי ממליץ להגן על לוחות מבחוץ



  1. מקררים תרמו-חשמלי (ThermoelectricConverter)

פיתוח וייצור מוצרים המבוססים על אפקט פלטייה הוא אחד מכיוונים הפעילות הצעירים והמתפתחים במהירות ביותר. אפקט פלטייה התגלה בשנת 1834 ומאה מאוחר יותר היוו את הבסיס לטכנולוגיות תרמו-חשמליות המשנות באופן קיצוני את ההבנה האנושית כיצד להשיג חום וקור.

מערכות קירור תרמו-חשמלית נבדלות על ידי אמינות גבוהה, עמידות בפני עומסים מכניים ותנודות יחסית למערכות קירור דחיסת אדים, בהן מתרחשת נזילות גז תחת עומסים מכניים גבוהים. בניגוד למערכות דחיסת אדים, מערכות תרמו-אלקטרוניות אינן זקוקות לעבודות תיקון שיטתיות.

בעת רכישת מכשיר תרמו-חשמלי, אינו צריך לדאוג בעתיד על עלויות התחזוקה שלו.

חשמל תרמי, המחליף מערכות קירור מסורתיות, נמצא בשימוש הולך וגובר בתחומים שונים: רפואה, רכבות, תעשיית הרכב, תעופה וחלל טכנולוגיה, אלקטרוניקה תעשייתית ואנרגיה, ציוד מיתוג ומחשוב ומכשירי חשמל ביתיים

מצנן אוויר תרמו-חשמלי

קירור וחימום מושגים על ידי העברת זרם חשמלי קבוע

שינוי מצב הקירור למצב חימום נעשה על ידי שינוי פשוט של סדר החיבור פלוס ומינוס





MASTAQ
