מערך התאורה בפרויקט Gardens by the Bay בסינגפור – דו"ח טכני-עיצובי

Gardens by the Bay בסינגפור הוא פארק טבע עתידני ומשתרע על פני כ-101 דונם של שטחי גן בלב מרינה ביי. הפארק, שנפתח לציבור ביוני 2012, משך מעל 8 מיליון מבקרים בשנה​ והפך לסמל אדריכלי של "עיר בגן" בסינגפור. אחת האטרקציות הבולטים בו היא חורשת ה- Supertree Grove – קבוצה של 18 "סופר-עצים" מלאכותיים בגבהים של 25–50 מטר (כגובה בניין בן 9–16 קומות)

מאת : איילת אורון

עצים אלה משלבים צמחייה טרופית שופעת יחד עם טכנולוגיות מתקדמות של תאורה ותצוגה דיגיטלית, ונועדו מלכתחילה להציג אופי לילי ייחודי באמצעות מערכות תאורה חדשניות

 בדו"ח הבא נסקר בהרחבה את מערך התאורה של Gardens by the Bay – בהדגשה על פרויקט Supertree Grove – מהבחינה הטכנולוגית, העיצובית, הטכנית והסביבתית, כולל פרטי תכנון , חוויית מבקרים ואנשי מקצוע המעורבים.

פרסום

טכנולוגיות תאורה ומערכות הבקרה בפרויקט

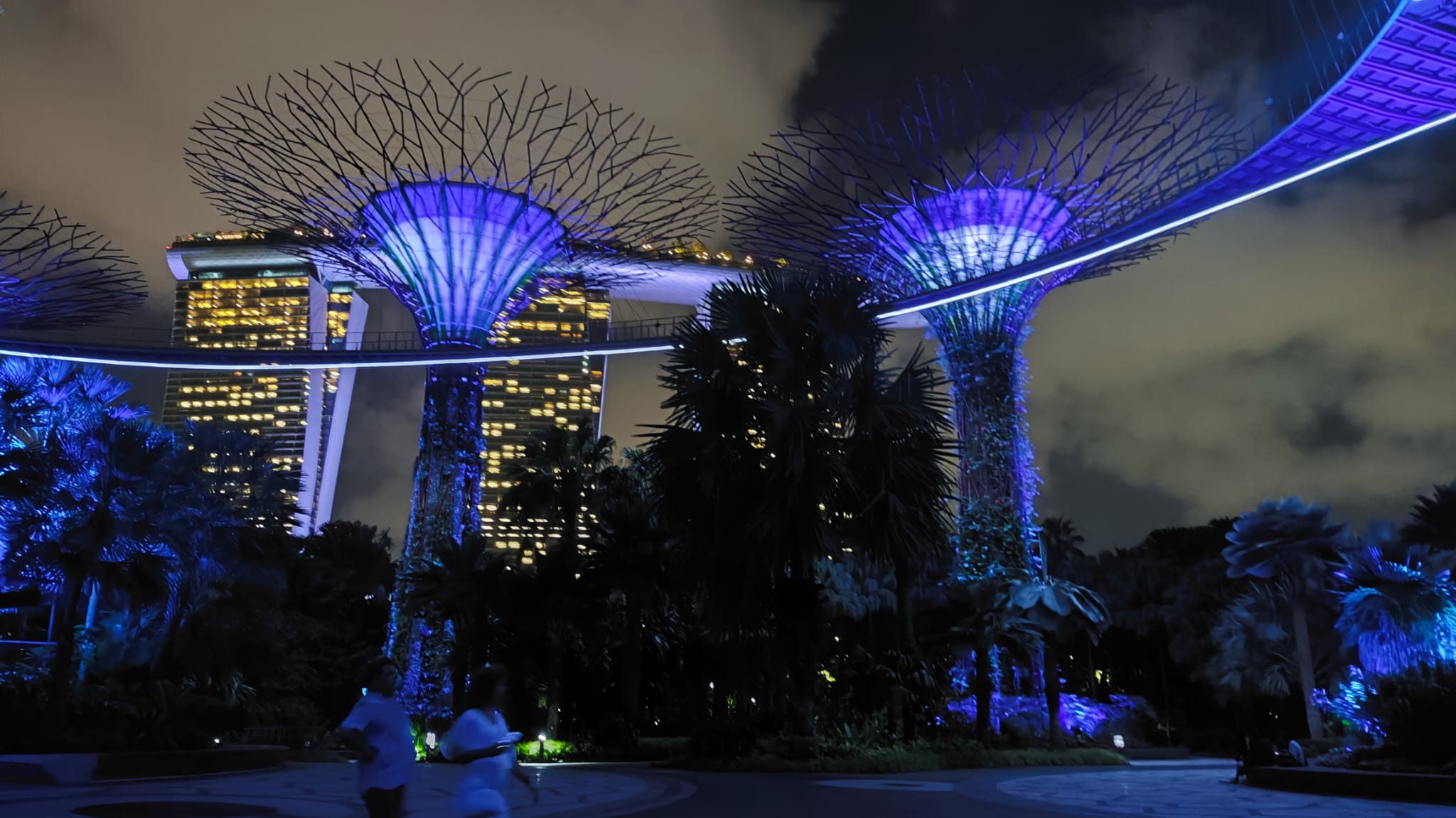

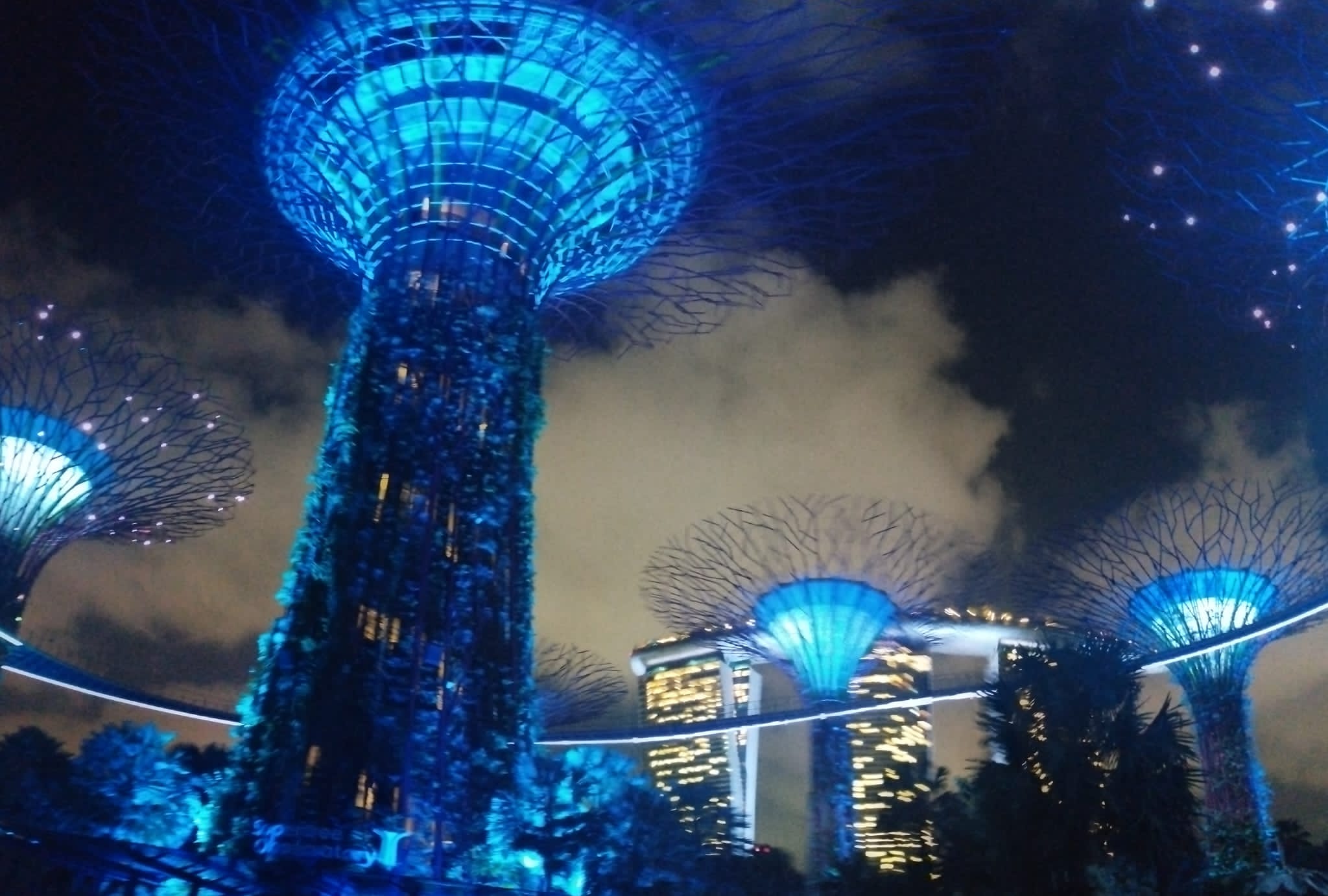

תצלום לילה של חורשת ה-Supertree Grove בגנים, המציג את מבני ה"סופר-עצים" מוארים בצבעוניות דינמית. התאורה משלבת טכנולוגית LED רב-צבעית הנשלטת באמצעות מערכת מרכזית ליצירת מופע אור קולי מרהיב.

סוגי גופי תאורה: מערך התאורה בגנים משלב טכנולוגיות מודרניות המבוססות ברובן על תאורת LED. בתחילת הפרויקט הותקנו מקרני מטאל הלייד בהספק כ-250W סביב בסיס כל Supertree, ששימשו להארת ה"קליפה" הצמחית האנכית של הגזע

 ולאור הדרישה להתייעלות אנרגטית וגמישות צבע, הוחלפו גופי המטאל הלייד בכ-400 פנסי LED מדגם ArcSource™ 96 Integral של חברת Anolis

 מעבר לחיסכון בצריכת החשמל, לגופי LED אלו עוצמת אור גבוהה יותר ורחוקה ב 3 מטר ומעלה – יתרון מהותי כשהמטרה היא להאיר עצמים בגובה 25–50 מטר​

גופי ה-ArcSource 96 הם בעלי שבבי RGBW (אדום-ירוק-כחול-לבן) המאפשרים ערבוב צבעים עשירים, וכך יוצרים אפקטים ויזואליים מרהיבים המלהיבים את המבקרים מדי ערב​

 למעשה, יכולת שינוי הצבע הדינמית של תאורת ה-LED היא לב ליבה של מופע האור והקול "Garden Rhapsody" , המתקיים פעמיים בלילה בחורשת הסופר-טריז.

מערכת שליטה ובקרה חכמה: כל מתקני התאורה על גבי 18 ה-Supertrees מחוברים למערכת בקרה מרכזית ואינטליגנטית, המאפשרת יצירת סצנות תאורה דינמיות ומתוזמנות

מבוססת על פרוטוקולי בקרה דיגיטליים (כגון DMX) שמאפשרים שליטה פרטנית בכל גוף תאורה ותכנות מופעי תאורה מורכבים. כך, ניתן לתזמן שינויי צבע, עמעום והבהובים מסונכרנים עם מוזיקה ואפקטים נוספים. Garden Rhapsody – מופע הלילה החינמי בגנים – מדגים זאת היטב: המופע (באורך ~10 דקות) מופק באמצעות שילוב של מוזיקה, הקרנות לייזר ואמנות תאורה, כאשר אורות ה-LED על עצי הענק "רוקדים" ומשתנים בקצב הצלילים

‏המופע נשלט כולו ע"י תוכנת בקרה, ומלווה ב-68 רמקולים עצמאיים הפזורים ברחבי החורשה לסימולציה של נגנים חיים​

‏ מערכת הבקרה יכולה גם אוטומציה תפעולית: התאורה נדלקת עם רדת החשיכה, ומופעי האור מתחילים בשעות קבועות (19:45 ו-20:45 מדי ערב) ללא צורך במגע אדם. בנוסף,  קיימת תוכנה לתמוך בחיישנים ובטכנולוגיות Smart Lighting – למשל חיישני תאורה ותווך (Ambient) שיכולים להתאים את עוצמות האור לפי תנאי הלילה, או להשתלב עם מערכות ניהול הבניין של הפארק. כבר תוך הקונספט הגדר צורך ב" תאורה אורגנית "חכמה, המסתנכרנת עם הסביבה: שימוש בחיישנים, עמעום מודולרי ותכנות מתקדם לשינוי צבע ועצמה באופן רציף

חיבוריות עם מערכות אחרות: חלק מהסופר-טריז משמשים לא רק כאלמנט דקורטיבי, אלא גם כ"עצי תשתית" אקטיביים. 11 מתוך 18 הסופר-טריז כולל פונקציות סביבתיות משול – קולטי שמש פוטו-וולטאיים מצויוד בחופות משלהם ומפיקים חשמל סולארי לצרכי התאורה והמשאבות בגנים

אנרגיה ירוקה זו נטענת ביום ומופנית להאיר את העצים בלילה, כהשלמה או כתחליף להזנת רשת חשמלית. עצים אחרים מחוברים למערכת מיזוג אוויר של כיפות חממות הסמוכות, ומשמשים כארובות פליטה לאוויר החם​

 חיבור נדיר בין מבנה הנוף למערכות הבניין. לפיכך, מערך התאורה אינו פועל בוואקום: הוא משתלב במערך אנרגיה בר-קיימא רחב יותר של הפרויקט. לדוגמה, כאשר ייצור החשמל הסולארי גבוה, ניתן לצמצם את הזנת הרשת לתאורה; ובשעות מאוחרות, הפחתת התאורה עוזרת להפחתת העומס על רשת החשמל של הגן. מערכת הניהול המרכזית של התאורה יכולה לתקשר עם מערכות ניהול האנרגיה והמבנה, על מנת לתזמן כיבוי אורות חלקי כאשר חיישנים מזהים שאין מבקרים, או למעט תאורה דקורטיבית לפי הצורך. כל זאת מציב את מערך התאורה של Gardens by the Bay כמערך תאורה חכמה לכל דבר – כזה המשלב שליטה ממוחשבת, אוטומציה, וחיבור למערכות אנרגיה וקיימות אחרות בגנים.

טבלה 1: דוגמאות למרכיבי תאורה ועיצוב עיקריים ב-Gardens by the Bay

עקרונות תכנון ועיצוב התאורה

תכנון התאורה ב-Gardens by the Bay מונחה על ידי פילוסופיה עיצובית שהוגדרה על ידי מעצבי התאורה כבר תוך התכנון המוקדמים. צוות מעצבי התאורה Lighting Planners Associates (LPA) בראשות קָאוֹרוּ מנדה (Kaoru Mende) ניסחו ארבעה עקרונות מנחים ליצירת חוויית לילה אורגנית בגן

1. יצירת דרמה באמצעות צל ואיפוק בעוצמות אור – הימנעות מתאורה מוגזמת ושמירה על אזורי חשיכה יחסית ליצירת ניגודיות. במקום להציף את המרחב באור, התאורה מדגישה אלמנטים נבחרים אחרים בצל, כך ומשאירים אפקטים דרמטיים. גישה זו גם מפחיתה סנוור וצורה אור.

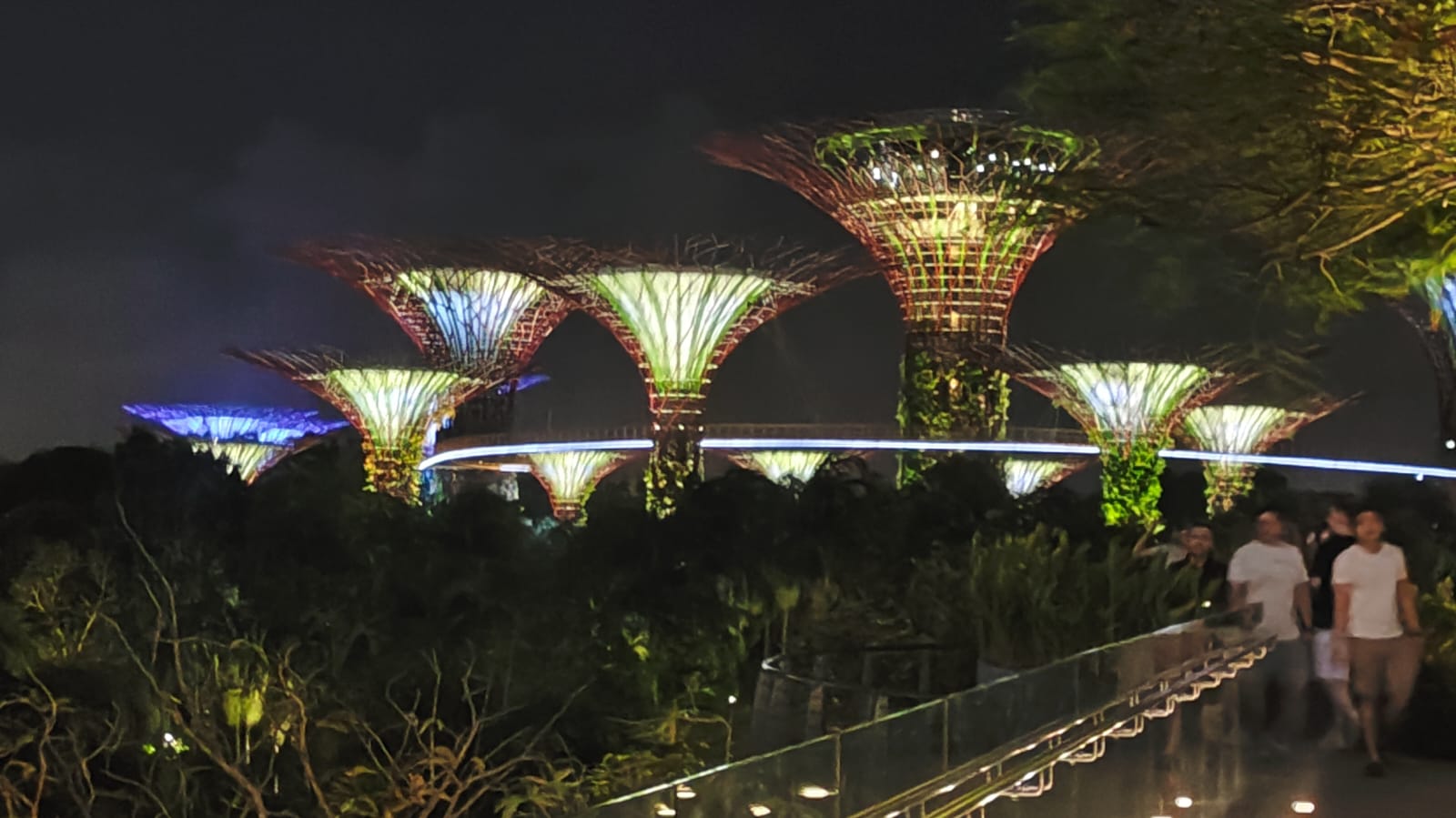

2. מעורבות מבקרים באופן אינטראקטיבי ומתון – תאורת תוכנה כך שהמבקרים "ישחקו" עם האור באופן עדין. לדוגמה, בזמן הליכה על ה-OCBC Skyway, אורות המשתנים בעדינות מסביב גורמים למרכיב של אינטראקציה, כאילו הסביבה מגיבה לנוכחות המבקר. אף שאין מתקנים אינטראקטיביים ישירים, עצם התנועה של המבקרים בחלל מלווה במשחקי אור עדינים המזמינים.

   3הרמוניה בין האור לטבע – שילוב עם צמחיה, מים ורוח – במקום תאורה טכנית נוקשה, הושם דגש על "אור אורגני". האור מתמזג עם האלמנטים הטבעיים: מדגיש את מרקם העלים והפרחים שעל ה-Supertrees, מנצנץ על פני מי האגם והמפלים, ומשתלב בתנועת הרוח בצמרות העצים. התאורה מתוכננת כך שתשלים את היופי הטבעי של הגנים במקום להתחרות בו

   השראת תחושת "יער חי" קסום – בשעות הלילה הגן מקבל אופי של יער פנטסטי. התאורה הצבעונית המשתנה מזכירה כמעין "נשימת אור" של העצים, בהתאם לקונספט שLPA כינו "הודעה מהכוחות הרוחניים של היער" – מסר מכוחות הרוח של היער

    הרעיון הוא להמחיש כאילו  נוצרת אצל המבקרים  הרגשה רגשית עמוקה  לעצים שהגן חי ונושם סביבם באמצעות אור .

עקרונות אלו מיתרגמים למספר בחירה עיצוביות פרקטיות: שילובי צבעים עדינים ומסתוריים שמתחלפים בהדרגה במקום ההובים קיצוניים, הסתרת גופי התאורה בתוך המבנים והצמחייה כך שהמבקר רואה את האור אך כמעט לא את מקורו​

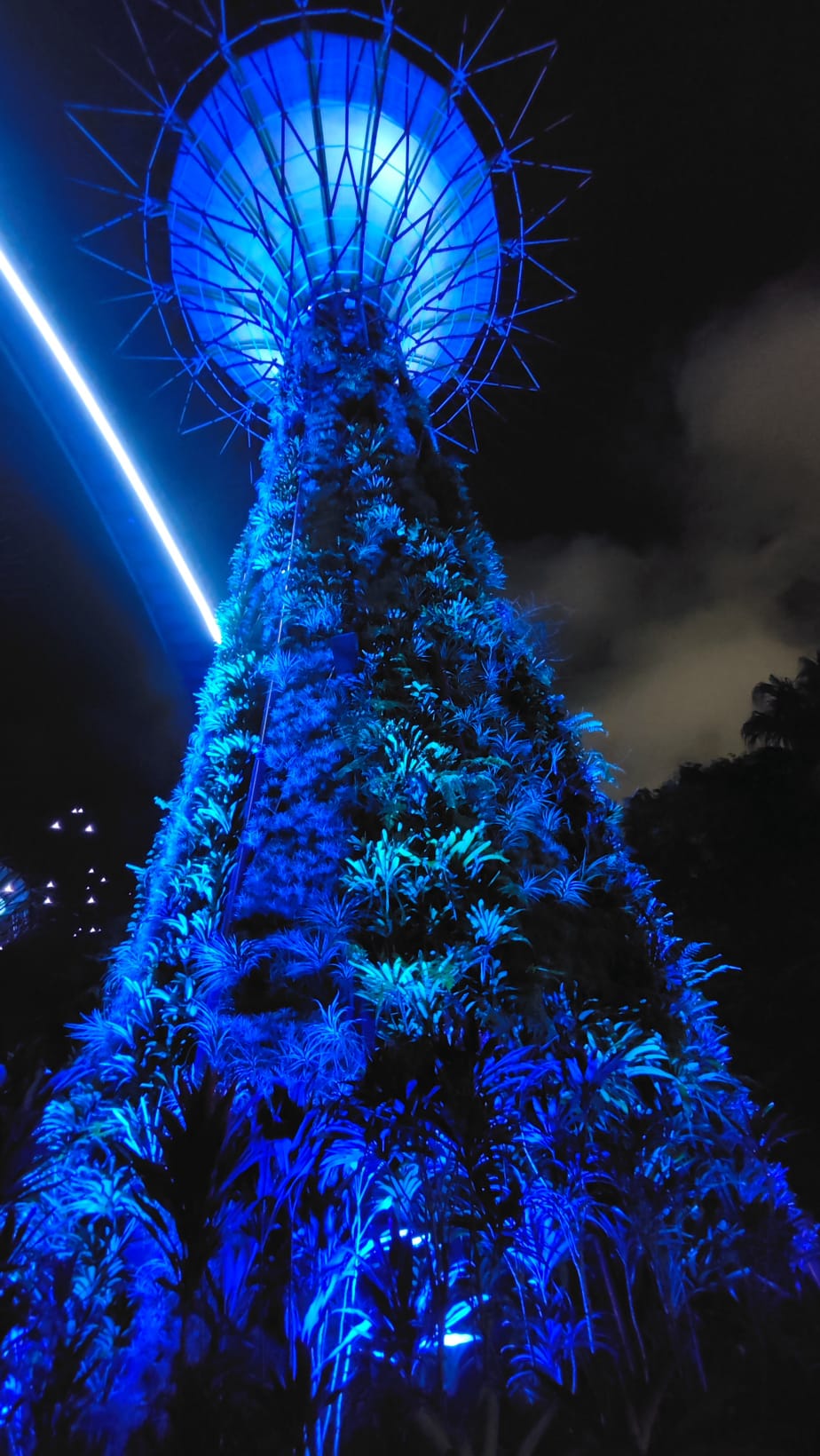

 והימנעות ממקורות אור בולטים שיפגמו בקווי המתאר של העצים והכיפות. לדוגמה, פסי הלד בחופות הסופר-טריז מוסתרים בתוך המעטפת המבנית, כך שבלילה נראים העצים קורנים מבפנים ללא סנוור נקודתי. באופן דומה, פנסי המפל הוסתרו מאחורי סלעים וצמחייה​

 ההחלטה לצמצם ככל הניתן עמודי תאורה רגילים בגנים נועדה למנוע "יער" של עמודים שיתחרה בעצים המוארים, ובמקום זאת הוטמעו פנסי דרך נמוכים המעוצבים כהמשך טבעי לנוף​

מן הבחינה האורבנית, התאורה של Gardens by the Bay הופכת את הפארק לציון דרך לילי בולט בקו הרקיע של סינגפור, אך ללא ניכור טכנולוגי. גדל למגדלי עיר מוארים, כאן התאורה נועדה לשמר אופי של גן לילי. לפי מעצב התאורה מנדה, הגנים מציגים " בידור באמצעות תאורה אורגנית " – שילוב של מראה מרהיב עם רגישות אקולוגית שלא  קשור רק וואו-ויזואלי, אלא ליצור חוויה הרב-חושית שבה האור מרגש ומחנך בזמן ובעונה אחת : הוא דר את הציבור ובו בזמן מפגין איך תאורה אקולוגית וידידותית לסביבה יכולה להיראות

 שילוב של ההתאורה בצמחייה באופן שהעצים הופכים למנורות-ענק מופלאות, מדגיש את הטכנולוגיה והטבע יכולים להתקיים בהרמוניה. מבחינת תחושת המרחב, המבקרים נעים בין עצים זוהרים המגדירים חללים פתוחים וסגורים באור. קצב השינוי האיטי של האורות גורם לתחושת רוגע והשתאות, ומעודד את המבקרים לעצור, להביט למעלה ולחוש כחלק מסביבה פואטית. זרקוריו הרכים של האור משרטטים את גבולות השבילים והמרחבים, כך שאפילו בלילה הגן נשאר קריא ובטוח, אך גם מסתורי ומלא דמיון.

פרטים טכניים: צריכת אנרגיה, תחזוקה ומידות בתנאי חוץ

צריכת חשמל והתייעלות אנרגטית: המעבר לתאורת LED בגנים הביא לשיפור משמעותי בתוספת האנרגטית של התאורה. נורות המטאל-הלייד המסורתיות בהספק 250W אומנם סיפקו אור חזק, אך נחשבות לבזבזניות אנרגית בפנסי לומן-פר וואט ודורשות ציוד עזר (באלאסט) שהוסיף לצריכה. גופי ה-LED החדשים של Anolis אמנם מכילים מערך של 96 דיודות בהספק כולל גבוהים, אך בשל הנצילות האורית העדיפה – הושגה אותה עוצמת הארה (ואף גבוה יותר בגדול)

) בפחות אנרגיה מבוזבזת כחום או כאור לא מכוון. לפי הספק, גופי ה-ArcSource 96 צורכים הרבה פחות חשמל בהשוואה למקרני המטאל-הליידי שהיה בשימוש​

 שילוב אנרגיה מתחדשת זה מפחית עוד יותר את התלות בחשמל מהרשת ואת עלויות התפעול השוטף.

השוואת עלויות ותחזוקה – מטאל הלייד מול LED: טבלה 2 מסכמת את ההבדלים המרכזיים בין שימוש בתאורת המטאל-הלייד המקורית ולא תאורת LED לאחר השדרוג:

פרסום

טבלה 2: השוואת מאפיינים – תאורת מטאל-הלייד מסורתית מול תאורת LED ב-Supertree Grove

הטבלה מדגימה את היתרונות הכלכליים והטכניים של מעבר ל-LED, בהתבסס על נתוני התחזות והביצועים שדווחו בפרויקט​

‏מטבלאות אלו עולות שתאורת ה-LED הביאה לחיסכון פשוט: צמצום בהספק המותקן לאותה רמת הארה, ביטול אפשרות בהחלפת נורות פת (חסכון בזמן ובזמן), והפחתה בחום הנפלט (מה שמקל גם על הצמחייה הקרובה והציוד). כך למשל, לפני השדרוג צרך כל Supertree מספר מנורות 250W שכל אחת דרשה החלפה שלוש פעמים בשנה​

 כאשר לאחר ההתקנה מחדש – גופי ה-LED פועלים שנים ללא החלפה, מה שחוסך מאות שעות אדם וכספים בתחזוקה. גם עלויות החשמל פחתו בצורה מורגשת, כפי שדיווחה הנהלת הפארק, בזכות האנרגטית של נורות הלד​

יתרה מכך, ניתוח עלות-מחזור (עלות מחזור חיים) מראה שההשקעה הגבוהה יותר בגופי LED מתקזזת בתוך זמן רב על ידי החיסכון המצטבר באנרגיה ובתחזוקה.

מידות ואקלים טרופי: סינגפור מתאפיינת באקלים טרופי לח, טמפרטורות גבוהות ומשקעים לאורך כל השנה. מערך התאורה תוכנן להתמודד עם תנאים תובעניים אלו. כל גופי התאורה החיצוניים הם בדרגת אטימות גבוהה (תקן IP65/66 ואילך) לעמידות בגשם עז, רטיבות מתמדת ואף רסס ים (מרינה ביי הינה לשון ים מלוחה). חומרי המבנה של הפנסים נבחרו לעמידות בפני קורוזיה, והותקנו אטמים ומנקזי עיבוי למניעת הצטברות לחות בתוך בתי הנורה. לדוגמה, מערכת תאורת המפל כיפת ה-Cloud Forest, נעשה שימוש בגופי Lumenbeam LBX הידועים במבנה חסון ומערכת ניהול תרמי יעילה

 מעצבי התאורה ציינו כי התא למפל אתגרי במיוחד בשל גובהו, הרסס הרב של מים באוויר והשאיפה להסתיר את הפנסים – וכל זאת דרש בחירה בגופים עמידים במיוחד עם קירור מוצלח, כדי למנוע תקלות בסביבה לחה וחמה​

 הדרישות הסביבתיות הנחו גם את פריסת הציוד: איפה שאפשר, הפנסים מוקמו באזורים מאווררים כדי למנוע הצטברות חום, אך גם מוגנים ממים זורמים. מערכת החשמל והבקרה של התאורה שו בחדרי ציוד ציוד ציוד כדי לשמור על יציאת ציוד הבקרה והדרייברים של נורות הלד.

תפעול ותחזוקה שוטפת: צוות התחזוקה של Gardens by the Bay מבצע בדיקות תקינות תקופתיות לתאורה, כולל ניקוי עדשות מלכלוך ואבק (פרט בשל קרבת הצמחייה העלולה להסתר על העדות או למשוך חרקים). הגישה לרוב גופי התאורה שולבה בתכנון המבני – בסופר-טריז קיימות מדרגות או מעליות טכניות בתוך הגזע כדי להגיע לנקודות התאורה בגובה לצורך שירות. אולם תדירות צורך בתחז אקטיבית נמוכה מדי לאחר המעבר ל-LED, מה שמאפשר למנהלי הפארק להפעיל יותר בתפעול המופעים והתכשירים ופחות בטיפול בתקלות. מערכת הבקרה החכמה מסוגלת גם לדווח על תקלות (לדוגמה, גוף תאורה שאינו מגיב לתוכנה מאותת על עצמו) ובכך מייעלת את היכולת לאתר ולטפל בבעיות מבעוד מועד.

תוספת סביב ואמצעים לצמצום צורה אור

אף שמערכת התאורה נועד פועלת מופע אור מרהיב, הפרויקט שם דגש גם על קיימות סביבתית והפחתת צורה אור. כמה צעדים ננקטו כדי לאפשר בין הצורך בתאורה אטרקטיבית לשמירה על עקרונות אקולוגיים:

• שימוש באנרגיה מתחדשת והפחתת טביעת רגל פחמנית: כמתואר, 11 מהסופר-טריז מצוידים בקולטי שמש להפקת חשמל סולארי המשמש לתאורה

  . חלק מופע מתצרוכת החשמל  מגיע ממקור נקי ומתחדש האור, מה שמצמצם פליטות פחמן הנובעות מייצור חשמל בתחנות כוח. בנוסף, הגן מפעיל תחנת כוח ביומסתית מקומית (CHP) משתמשת בפסולת גזם להפקת אנרגיית נקייה לקירור ולאנשים אחרים​

  דבר המשלים את המאמץ להפחתת הפעלה בדלקים פוסיליים בהפעלת הפרויקט.

• כיבויו אור מיותר בשעות מאוחרות היא מדיניות הגן היא מדיניות הגן לכבות אורות דקורטיביות: חיוניים בלילה לאחר שפוחתת תנועת המבקרים. למעשה, תאורות נוי והדגשות רבות מושבתות לחלוטין בחצות או לאחר סיום המופעים, על מנת למנוע צריכת חשמל מיותרת וסביבה אור לסביבה

   גם תאורת השבילים והחניות מעומת אוטומטית בשעות שבהן כמעט אין מבקרים​

   אמצעי זה לא רק חוסך אנרגיה אלא גם מצמצם הפרעה לבעלי חיים ליליים בסביבה.

• הימנעות מאור ישיר לשמיים ולסביבה: תכנון התאורה דאגה למקד את האלומות אל מהן הגן הפנימיים ולא להפנות אורים לשמיים או לאז שמחוץ לפארק. רוב התאורה היא כלפי מטה או אופקית לעבר המשטחים (הפנייה לקרקע), ומעט שאין זרקורים המכוונים מעלה ישירות. כך, למרות שהגנים זוהרים למרחוק, עוצמת ההארה המתפזרת לשמי הלילה מוגבלת. עובדה זו חשובה בשמירה על איכות שמי הלילה והימנעות מהפרעת ציפורים נודדות או חרקים רגישים לאור. העיקרון "להמעיט בתאורה עודפת" שממנו שאבו המעצבים​

  הוא אבן יסוד במינון אור: באמצעותו הגן ולא יותר תועלת לחוויה.

• בחירת גווני התאורה מתאימות: בעוד מופעי התאורה עושים קשת הצבעים, ולא מרבית הזמן בכל התאורה בשומרת על גוונים יחסית חמים ורונים (כלל רכים סגול, ירוק וכחול לבן בוהק). אור בגוונים חמים וללא רכיב אולטרה-סגול פחות מבלבל חרקים ופחות מסנוור ציפורים. בנוסף, התאורה הצבעונית מתוכננת לרוב על רקע שמים חשוכים, כך שאין בזבוז אור על רקעים מוארים אחרים. כאשר אין אירוע או מופע, התאורה הבסיסית של הגן מינימלית – מספיק כדי להגיש את צלליות העצים והכיפות בלילה ולהבטיח בטיחות, אך לא יותר .

• העלאת מודעות וחינוך ציבורי: Gardens by the Bay כפרויקט בר-קיימא מדגים למבקריו כיצד ניתן לשלב תאורה מרהיבה עם שמירה על הסביבה. במידע המוצג במקום מופעים ההיבטים הירוקים, בשימוש באנרגיה סולארית ומדיניות הכיבוי החלקי. והפארק לא רק מצמצם את הפגיעה בסביבת, אלא גם מחנך את הציבור לחשיבות הפחתת חומר אור ושימוש מושכל במשאבי אנרגיה.

חשוב לציין כי אף מתקני תא, כל מתקני תא עירוניים גדולים בהיקף נרחב בסביבה לחומר אור. בסינגפור – אחת הערים המוארויםבעולם – שמי הלילה בהירים וקשה לראות כוכבים, וחלק קטן ככל ודאי מגיע גם מהגנים. עם זאת, בהשוואה למיזמי תאורה בקנה מידה דומה, Gardens by the Bay נחשב למופת של איזון בין מופע אור מרהיב לגבי שמירה על עקרונות Dark Sky . הדבר התבטא גם בזכיה של הפרויקט בפרסי קיימות ותכנון סביבתי בינלאומיים  שלאחר פתיחתו

הגופים המעורבים בתכנון וביצוע מערך התאורה

פרויקט Gardens by the Bay הוא תוצאה של שיתוף פעולה בין-תחומי בין גופים רבים: אדריכלים, מהנדסים, אדריכלי נוף, יועצי תאורה וטכנולוגיה, ציוד חברות ועוד. להלן זהות המתכננים והגורמים המרכזיים הקשורים למערך התאורה והעיצוב של הפרויקט:

• יזם/בעלים: הפרויקט פותח על ידי לוח הגנים הלאומיים של סינגפור (NParks) – גוף ממשלתי שהוביל את החזון "עיר בגן"

  . NParks יזם את התחרות הבינלאומית בשנת 2006 לבחירת צוות התכנון, וממשיך לתחזק ולהפעיל את הגנים.

• אדריכל נוף ותכנון ראשי: משרד Grant Associates מבריטניה היה התכנון של גני ביי סאות' (החלק המרכזי שבו ממוקם ה-Supertree Grove)

  . גרנט אסושיאטס, בניהולו של האדריכל אנדרו גרנט, הגו את הקונספט של ה-"Supertrees" כאלמנט מרכזי בנוף הגן המשלב אקולוגיה ואדריכלות. הם גם תכננו את פריסת העצים (12 ברחבה מרכזית ו-6 נוספים בכניסות).

   ועיצבו את השתלבותם במרחב כלב הפארק​

  אדריכלי המבנה (חממות ועוד): משרד Wilkinson Eyre Architects (בריטניה) מתכנן את כיפות החממות האייקוניות (Flower Dome ו-Cloud Forest) ומבני שירות בפארק

  . עיצובם זכה בפרסים רבים ומלכתחילה נשקל כמקשה אחת עם תכנון הנוף והעצים.

• מהנדסי מבנים וטכנולוגיה: חברות Atelier One (בריטניה) ו- Atelier Ten (בריטניה) שימשו כמהנדסי הפרויקט. Atelier One אחראית על ההנדסה המבנית – כולל פתרונות הקונסטרוקציה החדשים של הסופר-טריז (עמודי פלדה ובטון מזויין הסוגלים לתמוך גם בצמחייה וגם בציוד התאורה והאנרגיה)​

  . Atelier Ten פעלו כיועצי סביבה, אנרגיה ומערכות – הם תכננו את מערכות הקירור המתקדמות בחממות, את האינטגרציה של הטורבינה על בסיס ביומסה, וההיבטים הסביבתיים של הפרויקט

  . עבודתם הבטיחה שהחזון הסביבתי (גנים בני-קיימא באנרגיה) יתממש, לרבות שילוב מערכות סולאריות בצים ומערכות מים.

• מעצבי התאורה טפסים: משרד Lighting Planners Associates (LPA) מיפן/סינגפור, בהובלת מעצבת התאורה הוותיק קאוורו מנדה , הופקד על עיצוב התאורה של הגנים

   LPA הביאו לפרויקט את פילוסופית "הבילוי באמצעות תאורה אורגנית" שלהם

   ותכננו הן את תאורת החוץ של הנוף (השבילים, הגשרים, העצים) והן את התאורה הפנימית הייחודית בחמות. תחת LPA עבדו מעצבים כמו גאורב ג'אין ופראפורן קָסֶמֶטַבוֹרן, שהראו באלמנטים מיוחדים (מידע תורת מפל המים)

  עבודת LPA שילבה ידע תאורה טכני (כגון שימוש במערכות DMX​

  ) עם רגישות אמנותית-סביבתית, והניחה את התשתית למופעי הלילה ולחוויית המבקר.

• מפיקי מופע Garden Rhapsody: את הקונספט והפקה של מופע האור-קול הלילי יצרו פיליפ טאן (מנהל מוזיקלי ומלחין סינגפורי) וגבריאל צ'אן (מעצב תאורה)

   הם נשכרו כצוות קריאטיבי ליצירת מופע הפתיחה של הגנים ב-2012 תחת חסות בנק OCBC. גבריאל צ'אן, כמעצב התאורה של המופע, תכנת וביים את התאורה הדינמית של ה-Supertrees כך שתתאים לפס-הקול המוזיקלי הייחודי של טאן​

   עבודתם תרמה נדבך חווייתי משמעותית מעל לתשתית התאורה שתכננה LPA, והפכה את הגן למוקד עלייה לרגל גם בלילה.

• ציוד וטכנולוגיה חברות: מספר יצרני תאורה תרמו ציוד ייחודי לפרויקט. חברת Anolis Lighting סיפקה למשל מעל 400 גופי LED מדגם ArcSource 96 Integral whoתקנו בתאורת ה-Supertrees, כפתרון חלופי חסכוני לגופי המטאל- המקוריים

   Lumenpulse הקנדית סיפקה פרוג'קטורים מדגם Lumenbeam LBX לתאורת מפל הענן, שנבחרו חברת בשל עוצמתם ועמידות גבוהות בתנאים הקשים של לחות וגובה

   בנוסף, בוצעו הגן התקנות מיוחדות: גופי תאורה דקורטיביים ייעודיים לאורך השבילים (שתוכננו בשיתוף עם יצרנים מקומיים לפי מפרטי LPA), מערכות בקרה ותוכנה (בהן נעשה שימוש בבקרי תאורה ייעודיים ותוכנת הצג בקרת לסנכרון אודיו-וידאו). חברות אינטגרציה טכנולוגיות מקומיות בסינגפור הופקדו על התקנת מערכת הבקרה המרכזית, חיווט ה-DMX בין העצים והכנסת התוכן למערכת – וכל זאת בתיאום עם LPA ויוצרי המופע.

• קבלני ביצוע ותחזוקה: את הביצוע הפיזי של התקנת הסופר-טריז (מבנה, צמחייה ותאורה) הובילו חברות הנדסה מקומיות, כאשר Woh Hup (קבלן ראשי) ו- CPG Consultants היו מעורבים. תחזוקת התחזוקה של Gardens by the Bay בשיתוף יועצי התאורה בתנאי הצורך, ובליווי ספקי הציוד במקרה של עדכוני תוכנה או תיקונים.

בסיכום, Gardens by the Bay ו-Supertree Grove מהווים מודל לשיתוף פעולה אינטרדיציפלינרי מוצלח. שילוב בין חזון אדריכלי ונופי ייחודי, פתרונות הנדסה וקיימות מתקדמים, וטכנולוגיות תאורה חכמות – יוצר יחדיו מרחב ציבורי יוצא דופן. מערך התאורה בפרויקט זה מדגים כיצד ניתן לרתום תאורת LED חדשנית, ניהול מערכות מתוח כמות ותכנון רגיש להקשר, על מנת להפוך גן בוטני לממלכת לילה זוהרת ששומרת על כבוד הטבע. התוצאה היא חוויית מבקרים שאין שנייה לה – ביום גן טרופי עשיר, ובלילה מופע אור-יער קסום – המשיגה את מטרת המתכננים לחבר בין האדם, הטבע והטכנולוגיה בחוויה הרמונית אחת​
