הרבה כבר נאמר ונכתב על הנושא הזה. גם אני בעצמי הצעתי לאורך הזמן לא מעט רעיונות – שונים זה מזה, אולי אפילו סותרים. זה לא בגלל חוסר החלטיות, אלא פשוט כי המציאות משתנה.
עוד לפני פרוץ המלחמה הנוכחית, ראיתי בחיבורים הזדמנות לבניית תשתית אקדמית. אחר כך, כשהמלחמה התחילה, הדחיפות השתלטה על ההיגיון – היה צריך לשרוד. מהר מאוד, נכנסו לתמונה מבנים ניידים, מכולות ברזל שהוסבו למשרדים – והכל הוגדר "זמני".
אבל כמו שקורה תמיד, בדגש כזמני. נכון להיום, זה כבר לא זמני, אבל עדין לא מתחמי קבע,. מדובר במוצבים, במרחבים מבצעיים, במקומות שעובדים וחיים בהם.
פרסום
עם השינוי במצב – גם החזון שלי השתנה. כמובן, לא רק שלי: התחלפו מפקחים, נוספו מתכננים, ולכל גישה אחרת. וזה נהדר שיש אבולוציה. אבל בעיה אחת נשארת – אין אחידות.
אני אישית עבדתי בפרויקטים במרכז הארץ, ואז את עצמי מעורב גם בפרויקטים בעוטף עזה. אתמול, ביקרתי באזור ירושלים ורמאללה. המסקנות בשטח משתנות, אבל הרצון שלי לשתף אותם.
המוקד: קו הזנה למבנים ניידים

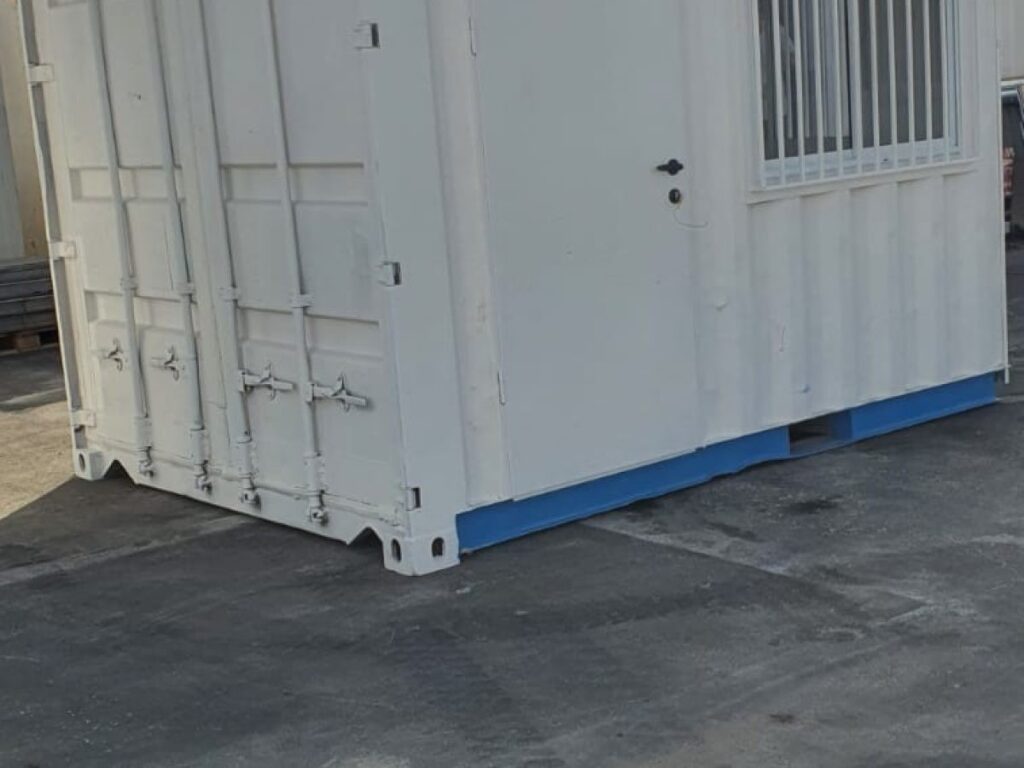

הפעם לא מדובר על מתקן פנימי, אלא על קו ההזנה עצמו – אותו קו שמעביר חשמל למבנה זמני (כמו מכולה שהוסבה למשרד).
ניקח לדוגמה קו עם ארבעה זוגות של חיבורים בדרך (מהדקים, מבודדים) שמוליכים חשמל למבנה. השאלה: אילו אמצעי הגנה?
המלצות בסיסיות:
-
בהתחלת הקו – יש להתקין מפסק זרם (MCB) ומפסק מגן (פחת).
-
קרוב לצרכן הסופי – אני ממליץ על התקנת ממסר מתח, דווקא על פי העיקרון ההפוך: ככל שהוא קרוב יותר למבנה, כך הוא ישקף טוב יותר את הסטיות המסוכנות במתחם.
כדי להדגים תקלות פוטנציאליות, אפשר להתקין "צרכן ניטרלי" – למשל מנורה שמחוברת לפאזה אחרת – ולבחון מה יקרה במקרה של ניתוק מוליך האפס, או עומס חריג במתחם.
תרחישים לדוגמה ותגובות מערכת:
-

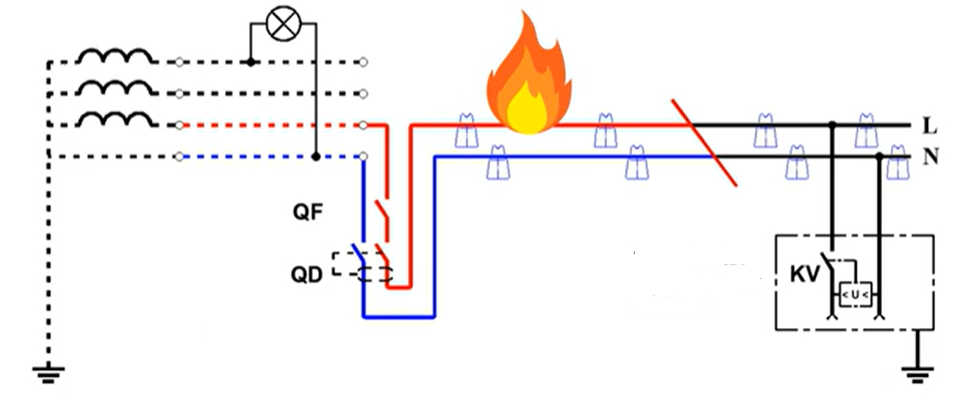

קצר חשמלי: יגרום למפסק הזרם לפעול. אם הוא נבחר נכון, הוא ימנע התחממות או שריפה.
-

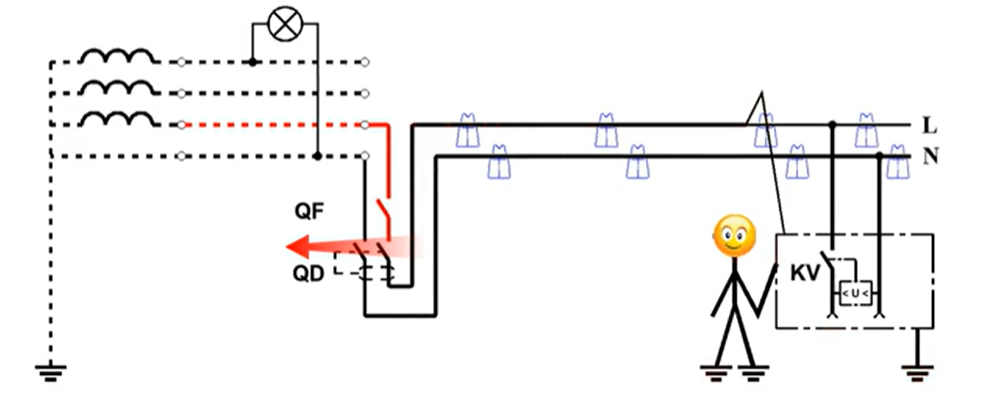

חוט נופל על חלק מוליך: זהו קצר להארקה – כאן מפסק המגן אמור לזהות זליגה ולפעול.
-

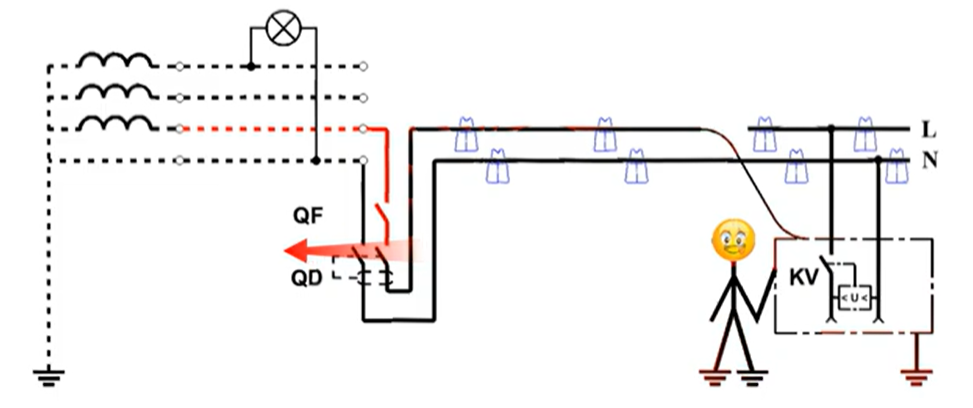

פגיעה בבידוד: בין אם זה בתאורה, מיזוג, שקעים או חיווט – צריך את שהמפסק יזהה התקלה.
-

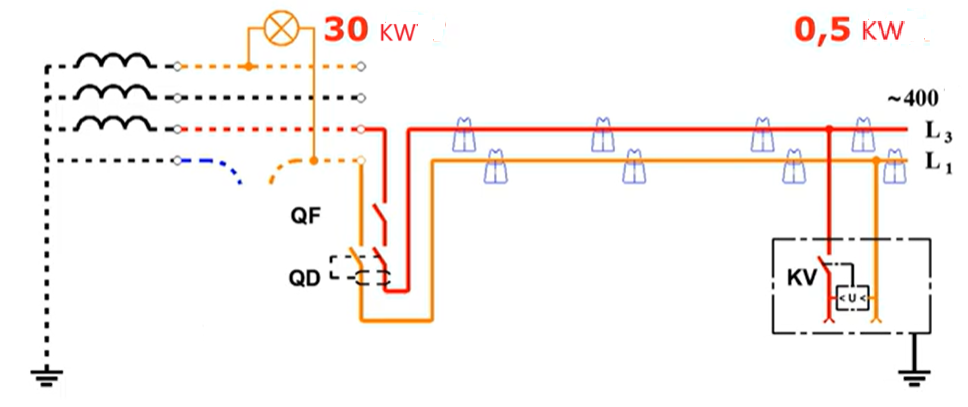

ניתוק מוליך אפס ברשת: זהו תרחיש מסוכן – המתח יכול לטפס עד 400 וולט. טלוויזיה, תאורה – כל מכשיר רגיש ייכשל ואף להתעלל. הפתרון: ממסר מתח שמנתק מיידית את המתח, ובמקרה גם שולח אות למפסק המגן לפעול.

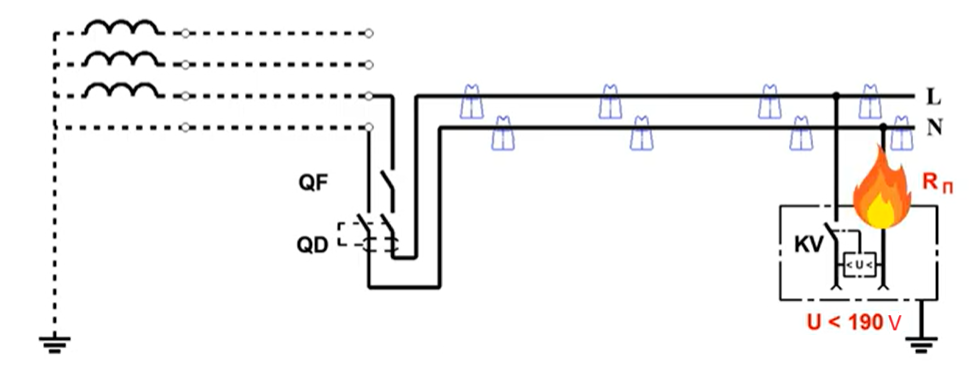

הגנה גם מירידת מתח
גם ירידת מתח מסוכנת – היא עלולה להעיד על תקלה סמויה שתוביל לשריפה. חשוב מאוד שהממסר יפסיק את אספקת החשמל גם כשהמתח נופל.
פרסום
אפשר ליצור תקשורת "אלחוטית" בין הממסרה הפחת – לדמות זליגה, ולגרום לפחת לפעול.
הערת מבנה – TT מול TNS
השיטה המתוארת דומה לשיטת TT. רבים יותר אנו פועלים לפי שיטת TNS, אבל בעיות חוזרות במוליך הארקה או באלקטרודות הארקה (במיוחד במתקנים זמניים), מצבים של מערכת ההפעלה להיראות כמו TT.
אם מנתקים את הקשר בין מוליך האפס (N) והארקה (PE) – מתקבלת שיטת TT, גם אם זה לא מה שתכננת.
וכמו שאמר מישהו חכם:
"רק בגלל שהעוף נקרא נשר, זה לא גורם לו לעוף טוב יותר!"
מאת MASTAQ
