לכל מרצה שמכבד את עצמו ואת מאזיניו יש הרצאה על "הארקה". הלוואי ואוכל ללמוד לכתוב הרצאות ומאמרים, ובמיוחד על הארקות, בצורה כל כך נכונה ויפה.
אבל עדיין, ההרצאות האלו לא מסבירות לחשמלאים איך לבצע את ההארקה בפועל. הארקה היא פעולה, תהליך (ולא מוצר או מערכת).
בהגדרה: "הארקה" – חיבור במתכוון למסה הכללית של האדמה.
אז אתאר איך אני מבין זאת ואיך הייתי רוצה שזה ייעשה. אני "אקשט" את הדברים קצת, כלומר אכתוב על השימוש באותם מהלכים, חומרים ואביזרים שלדעתי טובים יותר או נחוצים יותר, למרות שלא נהוג להשתמש בהם.
פרסום
ביצוע ושיטת ההתקנה אלקטרודת הארקה הנכון מאפשרים התקנה איכותית וקבלת התנגדות נמוכה ויציבה יותר בהשוואה לזה שמתבצע היום עם פחות צריכה של רכיבים (מוטות הארקה, מופות וכו')
מדדי איכות
מושגת יציבות של מתקן ההארקה לאורך תקופה נתונה על ידי:

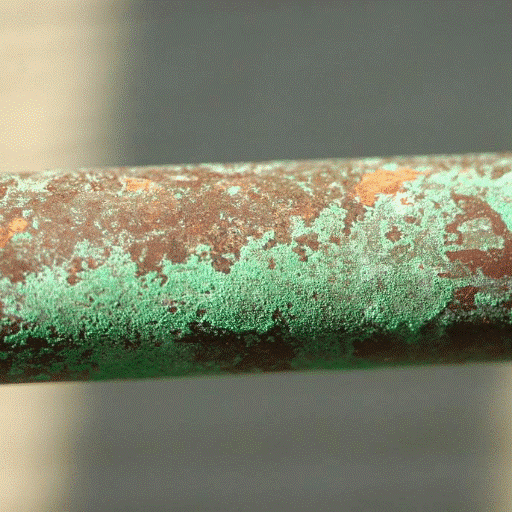

– השימוש בחומר סיכה גרפיט מוליך חשמלי בחיבורי המגע: מוט מופה-מוט, מוט-קצה, מוט-מוליך הארקה – מהדק עם בידוד נוסף מפני קורוזיה באדמה של החיבור על ידי סרט איטום;
– שימוש בתמיסה של הרכב מוליך חשמלי כדי להפחית את ההתנגדות מגע החשמלית החולפת של מוט ההארקה האנכי – אדמה ישירות במהלך ההתקנה;
– תכונות העיצוב של מוטות הארקה, קצה, מופה, מהדק והחומרים המשמשים בייצורם;
לפני ההתקנה:
- לקבל צו לביצוע עבודה. לבצע את כל אמצעים הדרושים בהתאם לתקנים ולהנחיות המקומיות. לבדוק את ציוד המגן.
- להעריך הדרכה בנושא בטיחות במקום העבודה. לקבל אישור לצוות לעבוד
- להכין כלים, חומרים, חלקי חילוף, מכשירים.
- לסמן את האתר להתקנת מתקן ההארקה על הקרקע, לפי התוכנית והיתר החפירה
- לחפור תעלה בגודל 500X800 מ"מ עד המבנה לפי התכנון. בעת התקנת אלקטרודת הארקה אנכית אחת, תחילת התעלה צריכה להיות במרחק של: עד 2.0 מ' מיסוד הבניין, אך לא קרוב יותר מ-1 מ'
- לפני הטבילה של אלקטרודה באדמה, למרוח על הברגה חומר סיכה מוליך נגד קורוזיה ולהכניס את הקצה על מוט ההארקה מצד אחד ואת מופה בצד השני, ולהבריגו את ראש
- להכניס את מוט הארקה בצורה אנכית שלו בתעלה. לחבר את האביזר דפיקה לפטיש חשמלי (לא פחות מ-25 J דגם HITACHI H60MR או Professional BOSCH GSH 11 E או דומה). התקן את החלק העובד של הזרבובית לתוך החור בראש
ביצוע עצמו
- להפעיל את פטיש. מוט ההארקה צריך להיות שקוע בצורה אנכית בהחלט.
- לאחר הטבילה של מוט ההארקה הראשון במרחק של לא יותר מ-200 מ"מ למשטח הקרקע של הבור, להבריג את ראש ואת מופה, למרוח חומר סיכה מוליך על הברגה של מוט ההארקה המותקן, להבריג את המופה ולתוכה מוט ההארקה הבא, לחזור על פעולת ההתקנה
- למדוד את התנגדות אלקטרודת ההארקה (בבקשה, לא להגיד – אלקטרודת הארקה)
- אם ההתנגדות הנמדדת של אלקטרודה ההארקה היא יותר מהמנורמלת (לדוגמה, יותר מ-5 אוהם), יש צורך להגדיל את מספר מוטות ההארקה או את מספר אלקטרודות ההארקה. לחזור על פעולות ההתקנה עד לקבלת ערך התכנון של התנגדות אלקטרודת ההארקה האנכית. במקרה זה, המרחק המינימלי לאלקטרודת ההארקה האנכית הבאה לא צריך להיות קטן מאורך אלקטרודת ההארקה האנכית (אגב, לפי דעתי גם כמות אלקטרודות הארקה כאילו במקביל, לא יעיל מעל 4)
- לאחר שהגעת לערך ההתנגדות המתוכננת של אלקטרודת ההארקה האנכית, לחבר את מוט ההארקה האחרון לפס בגודל 40х4 (40х5) או לגיד בקוטר הנדרש, באמצעות מהדק אוניברסלי. יש למרוח חומר סיכה מוליך נגד קורוזיה על המקום שבו המהדק מחבר את מוט ההארקה עם הפס (גיד) ולבודד אותו עם סרט איטום להגנה נוספת מפני קורוזיה באדמה. במקרה של התקנת אלקטרודות הארקה בשורה או לולאת, לחבר את כל אלקטרודות ההארקה האנכיות עם מהדקים אוניברסליים
- מניחים פס בגודל 40х4או גיד הארקה על חזית הבניין (או היכנסו למבנה)
- לחסות את התעלה, מעת לעת לדחוס את האדמה.
- 14. לנקות את מקום העבודה

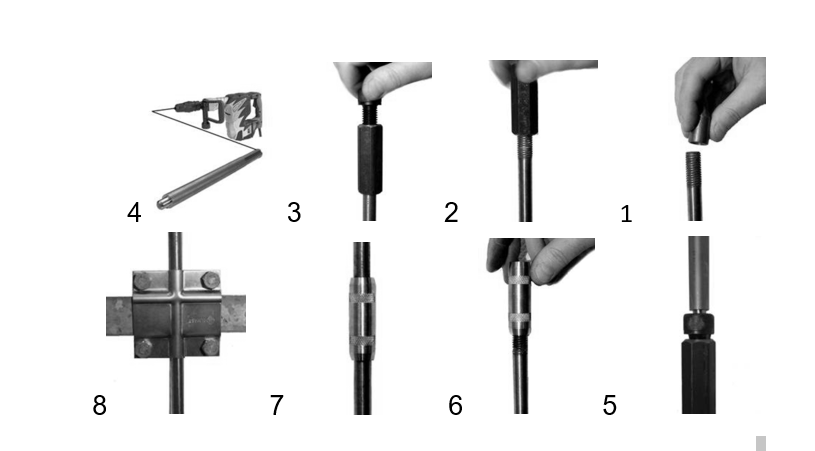

כל זה בתמונות, נירא כך:
הכנה להתקנה. אמצעי בטיחות
פרסום
- לפני ביצוע העבודה, יש לוודא שאין תשתיות תת קרקעית באתר מתקן ההארקה המתוכנן להצבה (כבלים חשמליים, כבלי תקשורת, צינורות).
- בעת עבודה עם כלי עבודה ידניים, כלי עבודה חשמליים או גנרטורים חשמליים, יש לפעול לפי אמצעי הבטיחות והוראות ההפעלה של היצרנים
- מספר עובדים מינימלי – 2 אנשים
תנאים לביצוע עבודה
- העבודה מתבצעת ללא הפסקת מתח באתר
- לפני יציאת הצוות, מנהל העבודה בודק האם הצוות מצויד בציוד מיגון ומבצע תדרוך
הרכב הצוות
- חשמלאי (מבצע עבודה) – אדם עם רישיון חשמל
- חשמלאי (צוות) – חשמלאי עוזר לחשמלאי
אמצעי הגנה
- קסדת מגן
- נעלי עבודה
- משקפי בטיחות
- כפפות כותנה
- ערכה עזרה ראשונה
כלים ואביזרים
תְשׁוּמַת לֵב! כדי להתקין אלקטרודת הארקה אנכית, יש צורך להתקין איזמיל SDS-max
- סט כלי
- את חפירה
- מחבש-יד
- Jackhammer (כוח השפעה – מ 25 J)
- פטישון
- רולטה
- מד התנגדות אלקטרודת הארקה
- גנרטור חשמלי, P מ-3.0 קילוואט (בהיעדר מקור חשמלי)
- סט מפתחות
- סט בוקסות
